立式回转式焊接工装夹具结构设计

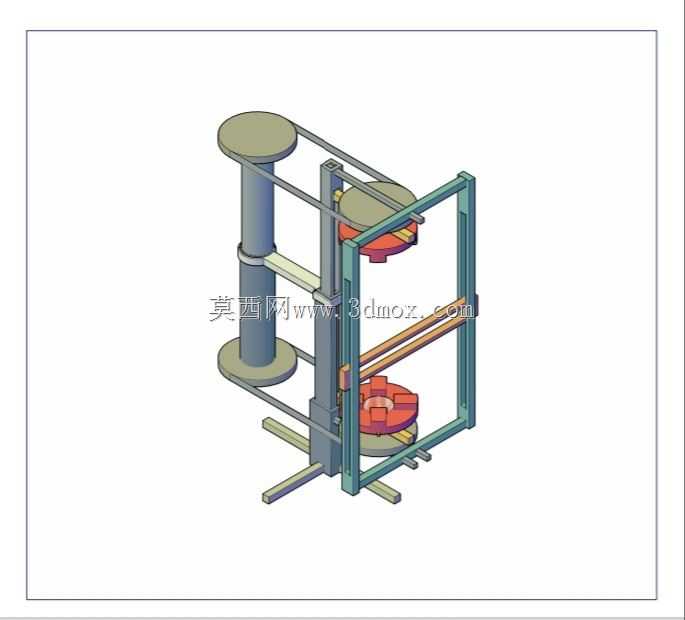

这款立式回转式焊接工装主要应用于中小尺寸盘类、筒类环形工件的环缝焊接作业场景，覆盖五金加工、小型金属构件制造、汽配零部件焊接等生产环节，用来解决环形焊缝焊接过程中工件翻转不便、定位精度不足、焊接位置受限的实际生产痛点，替代传统人工扶持、简易垫块定位的作业方式，降低焊接作业的操作强度，提升环缝焊接的成型一致性。从功能特性来看，该工装采用立式框架布局，左侧设置双圆柱支撑的回转立柱结构，上下配置圆形工件承载转盘，可带动装夹后的工件绕垂直轴线做360度回转，让操作人员无需挪动位置或反复翻转工件，就能完成整圈环形焊缝的连续焊接；右侧为框式定位压紧结构，配置上下对应的仿形定位座，可适配带中心孔的盘类工件，通过上下压合的方式限制工件的轴向窜动与径向偏移，保证焊接过程中工件接缝位置始终保持稳定，避免焊接变形导致的接缝错位。设计思路上，该工装优先考虑焊接作业的操作便利性，将工件装夹区域设置在框架中部开放空间，焊枪操作无结构遮挡，操作人员可从正面、侧面多个角度接近焊缝位置；回转结构采用立柱加横向支撑臂的组合，支撑臂可沿立柱做高度方向的调整，适配不同轴向高度的工件装夹需求，底部设置十字形支撑脚，扩大支撑跨度，保证工装在焊接作业过程中不会因工件转动、操作人员倚靠出现倾覆问题。从安装边界来看，该工装整体为立式窄幅结构，横向占用空间较小，可直接放置在常规焊接工作台面使用，无需额外做地基固定，底部支撑脚预留安装孔位，如需高频重载作业也可通过螺栓锁紧在工作台面提升稳定性；回转部件与压紧部件之间预留足够的操作间隙，可兼容直径在一定范围内的盘类、带法兰筒类工件，装夹时无需更换复杂的定制夹具，通过调整支撑臂高度、压紧座行程即可快速适配同类型不同尺寸的工件，适配多品种小批量的焊接生产需求。工装的结构件多采用标准型材与常用机械零件组合，加工制作成本较低，维护时仅需定期给回转转轴加注润滑脂、检查压紧部件的锁紧可靠性即可，日常维护难度低，适合中小型加工车间的焊接工位配置使用，能够有效缩短环形工件焊接的辅助装夹时间，减少因定位不准导致的焊接返工问题。
