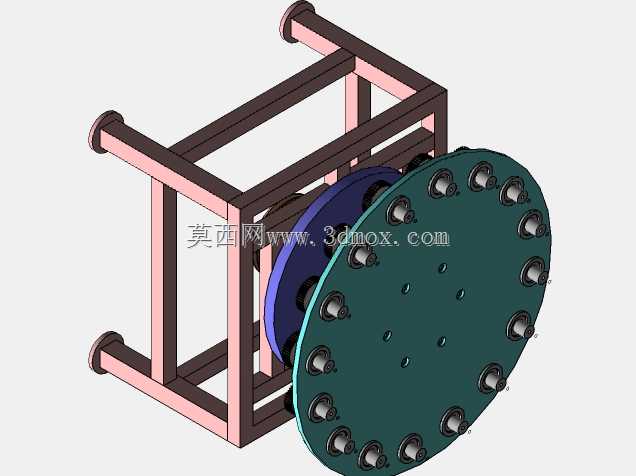

多工位转盘式码头工件转序承载机架结构

该结构主要面向生产流水线中工件的多工位同步转序作业场景，常见于小件批量加工、装配环节的工序衔接工位，可在有限的车间占地范围内完成多工序的并行承载，替代传统直线式输送线占用空间大、工位排布松散的不足，适配中小型加工车间紧凑化的产线布局需求。设备核心用途是通过转盘的定角度间歇旋转，将圆周分布的各个载座依次输送至对应加工、检测、装配工位，配合机架的稳定支撑实现工件在不同工序间的精准流转，无需额外配置多套独立定位夹具，大幅缩减产线的夹具投入成本与工位间的工件搬运耗时。从功能特性来看，圆周排布的载座可同时承载二十余件待加工工件，转盘每次旋转固定角度即可完成一个工位的工件切换，配合外置的驱动与分度组件可实现精准的工位定位，重复定位精度可满足常规机加工、装配作业的公差要求；框架式机架采用方管型材拼接成型，整体刚性充足，可抵消转盘旋转启停过程中的惯性冲击力，避免设备运行过程中出现晃动偏移，保障工位对接的同轴度与位置精度。设计思路上采用了模块化的分层结构，底层为方管焊接成型的支撑框架，框架两端预留的轴头结构可适配不同的安装固定方式，既可以落地式安装固定在车间地面，也可通过轴头挂载在产线侧方的支架上，适配不同的产线布局需求；中间层为转盘的驱动与连接法兰段，将驱动组件内置在框架与转盘之间的空腔内，既可以对驱动部件形成防护，避免车间内的切屑、粉尘侵入传动结构影响运行寿命，也能压缩设备的整体轴向尺寸，减少设备的占地空间；前端的大直径转盘采用轻量化的盘式结构，在保证盘面平面度与安装位位置精度的前提下尽可能降低转盘自重，减小驱动负载，降低驱动部件的功率选型要求。外形尺寸与安装边界方面，整体结构的轴向长度适配常规中小型产线的工位间距，转盘直径可根据单次承载的工件数量、工件外形尺寸灵活调整，框架的支撑腿间距预留了充足的操作空间，方便运维人员对内置驱动部件进行日常检修与维护，设备安装时仅需固定框架底部的四个支撑点位即可完成整体固定，无需额外制作复杂的安装基座，现场部署的适配性较强。
