内啮合行星轮组传动结构演示

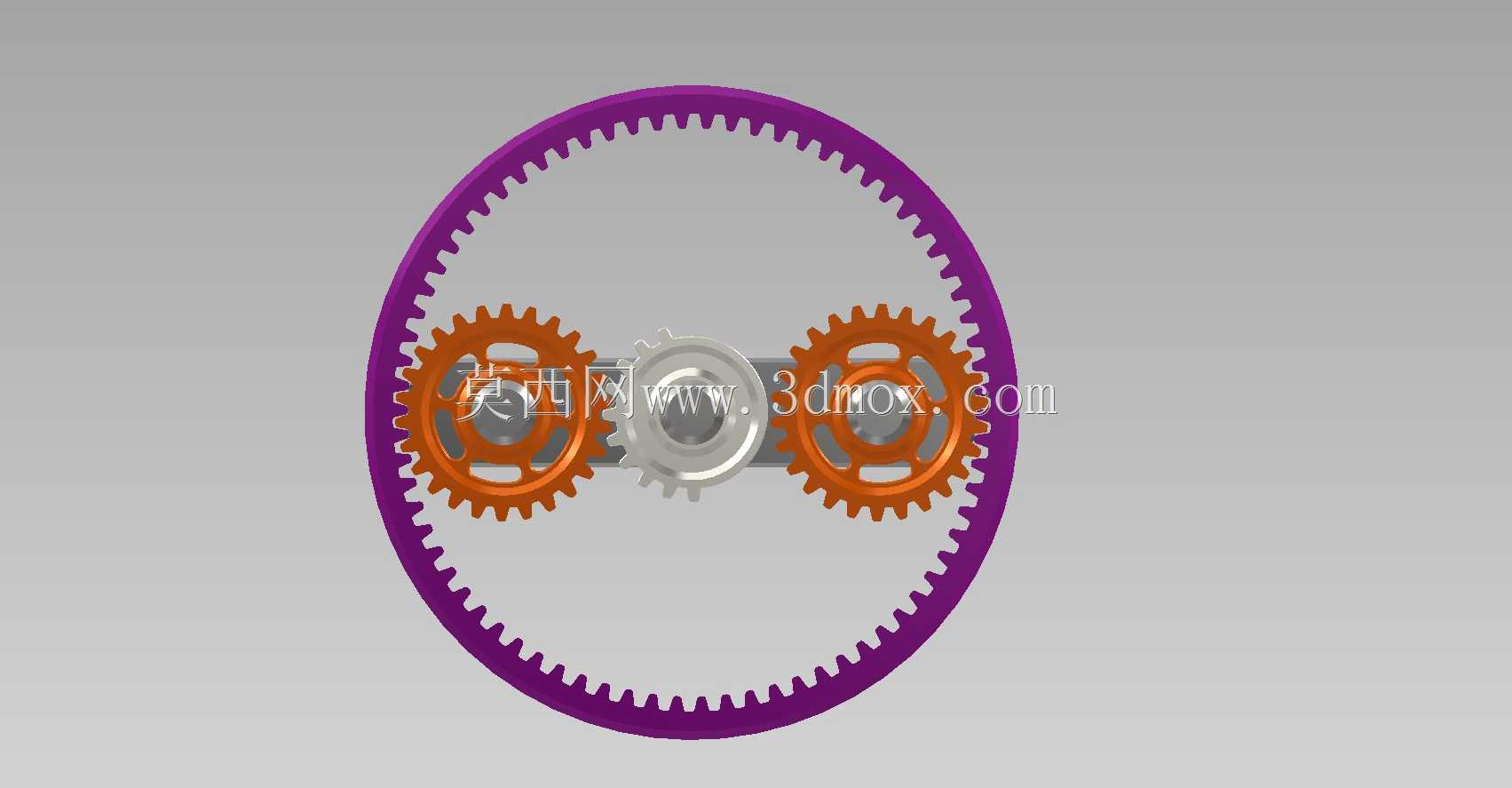

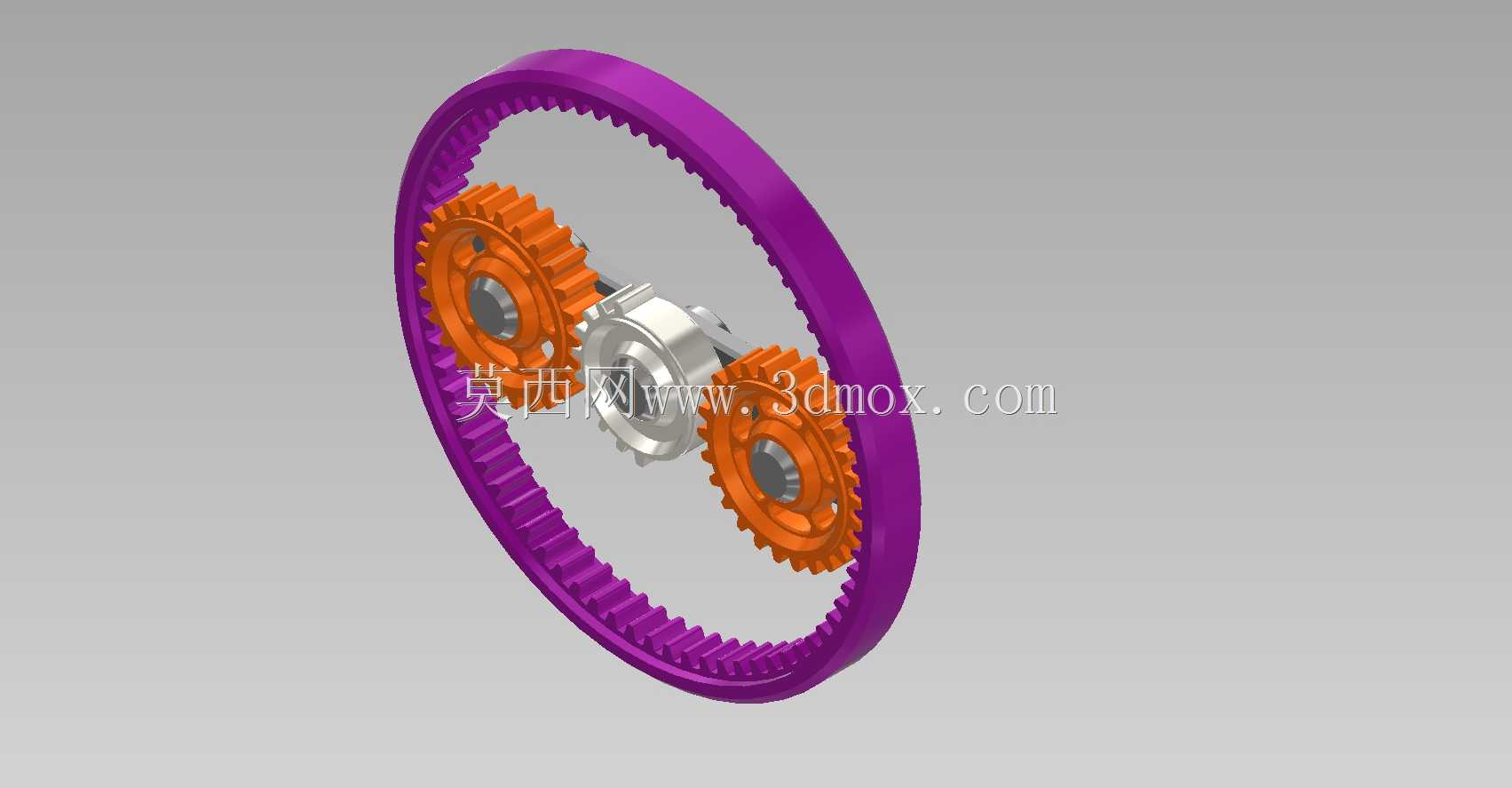

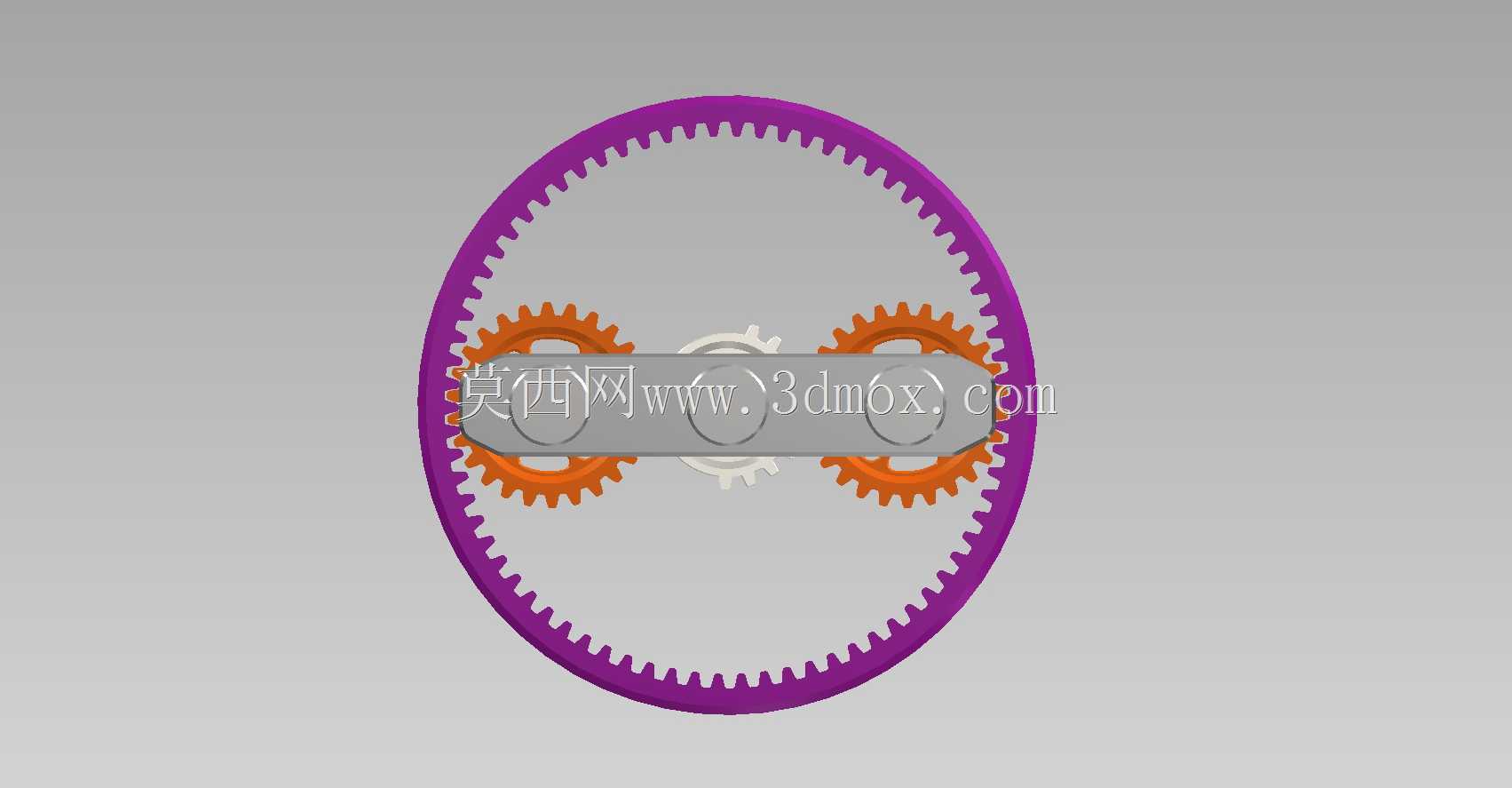

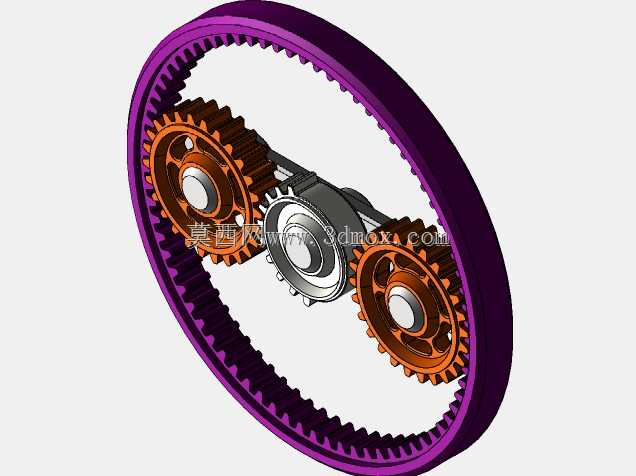

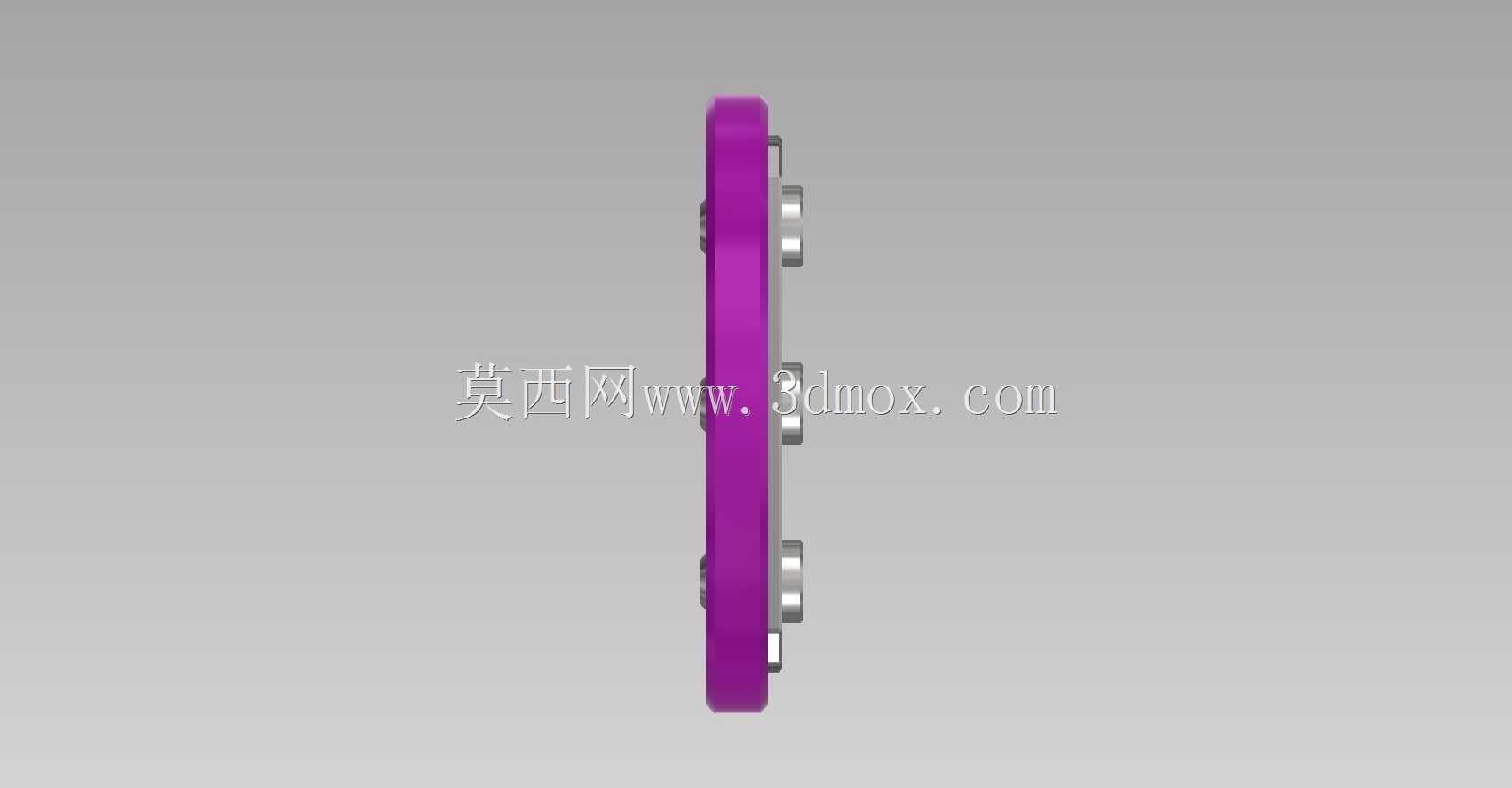

这套内啮合行星齿轮传动结构，是机械传动领域应用极为广泛的核心动力传递组件，常见于小型精密减速机、自动化设备分度机构、医疗器械传动单元、智能代步车驱动模组等对传动精度、空间利用率有较高要求的场景中。整套结构采用单内齿圈搭配双对称行星轮加中心太阳轮的布局形式，核心功能是在极小的安装空间内实现大传动比的动力减速传递，同时依靠对称布置的行星轮抵消径向传动载荷，提升整套传动系统的运行平稳性与负载承载能力，相比普通外啮合定轴轮系，同传动比下体积可压缩40%以上，传动效率可维持在90%以上的较高水平。设计过程中首先确定了内齿圈的分度圆边界作为整套结构的最大安装外轮廓，所有行星轮的安装轴孔均布置在同一行星架分度圆周上，保证两个行星轮与内齿圈、中心太阳轮的啮合侧隙均匀一致，避免传动过程中出现卡滞、异响或偏磨问题；齿形部分采用标准渐开线圆柱直齿设计，齿顶高系数、顶隙系数均取通用机械传动标准值，既保证啮合重合度满足平稳传动要求，也兼顾了零部件加工的工艺性，无需特殊定制刀具即可完成齿形加工。安装边界上，内齿圈的外圆为整套结构的最大径向尺寸，可直接嵌入设备壳体的定位止口内完成固定，中心太阳轮的内孔预留了标准键槽结构，可直接与驱动电机输出轴配合连接，行星架端面预留了均匀分布的安装螺孔，可直接对接负载输出端的连接法兰，无需额外设计转接构件。实际运行过程中，当中心太阳轮在动力驱动下转动时，两侧对称布置的行星轮会同时沿固定内齿圈的齿廓做行星运动，既绕自身轴线自转，也绕太阳轮轴线公转，最终通过行星架将减速后的低转速大扭矩动力向外输出，对称双行星轮的设计可将传动过程中的径向力相互平衡，降低支撑轴承的载荷损耗，延长整套传动结构的使用寿命，同时直齿设计也使得整套结构可适配正反转频繁切换的工作场景，不会出现斜齿传动的轴向力额外负载问题，非常适合中小功率的精密传动场景使用。
