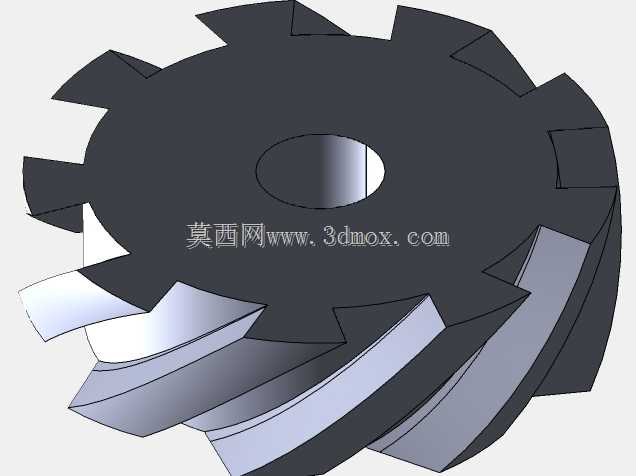

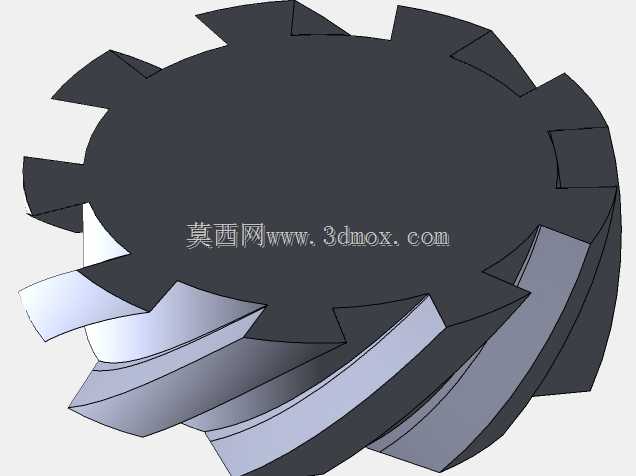

这款弧齿蜗轮是交错轴传动系统中的核心啮合构件,主要应用在需要大传动比、低运行噪音的交错轴动力传递场景中,常见于中小型减速设备、自动化生产线的动力换向单元、精密输送设备的驱动端以及轻工机械的传动模组内,承担着在空间交错的两轴之间传递旋转动力、匹配转速与输出扭矩的核心作用,相比直齿蜗轮结构,弧齿设计的啮合接触面积更大,传动过程中的载荷分布更均匀,能在同等安装空间下承载更高的输入扭矩,同时啮合过程是渐进式的齿面接触,不会出现直齿结构突然进入啮合的冲击感,运行时的振动与噪音都能得到有效控制,适合对传动平稳性有一定要求的工况。从设计思路来看,这款蜗轮的齿形采用了圆弧状的齿向轮廓,齿顶与齿根的过渡区域做了圆滑的圆角处理,避免应力集中导致的齿面磨损或断齿问题,齿部的螺旋角度经过匹配计算,能和对应蜗杆实现顺畅的无侧隙啮合,减少传动回程误差,满足精密传动场景下的位置精度要求。整体结构采用盘式一体化设计,主体为圆盘状基座,轮齿均匀分布在圆盘的外侧弧面上,中心区域预留了轴孔安装位,可根据配套轴的直径做适配性的公差设计,安装时可通过端面的定位止口实现与安装基座的同轴定位,再通过键连接或锁紧结构实现与传动轴的周向固定,安装边界上,盘体的外径尺寸适配常规减速箱体的内部容纳空间,齿顶与箱体内壁预留了足够的润滑油脂存储间隙,齿面的粗糙度设计满足油膜形成要求,可在长期运行中减少齿面磨损,延长构件的使用寿命。在实际使用中,这类蜗轮通常和蜗杆配对组成蜗轮蜗杆副,能够实现单级大传动比的动力减速,不需要多级齿轮组就能获得较低的输出转速,有效缩减传动机构的整体体积,同时这类结构具备反向自锁的特性,在起重、输送类设备中使用时,能够避免负载反向带动输入端转动,提升设备运行的安全性。
- 上一篇:多规格组合式理查德齿轮传动结构
- 下一篇:内啮合行星轮组传动结构演示
- 全部评论(0)
- 模板大小: 665.28 KB
- 售价:5金币
- 下载次数: 10
- 系统要求: SOLIDWORKS,STEP / IGES
- 软件分类: 齿轮
