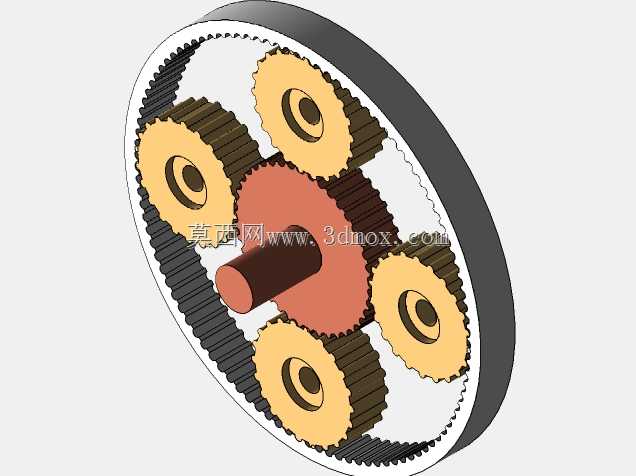

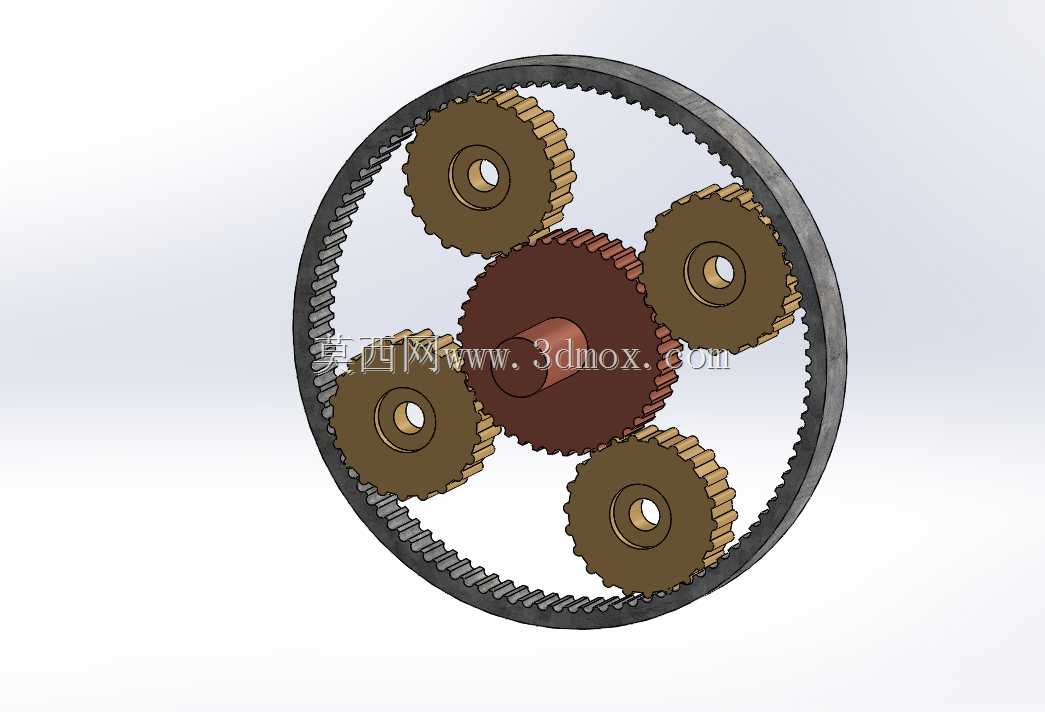

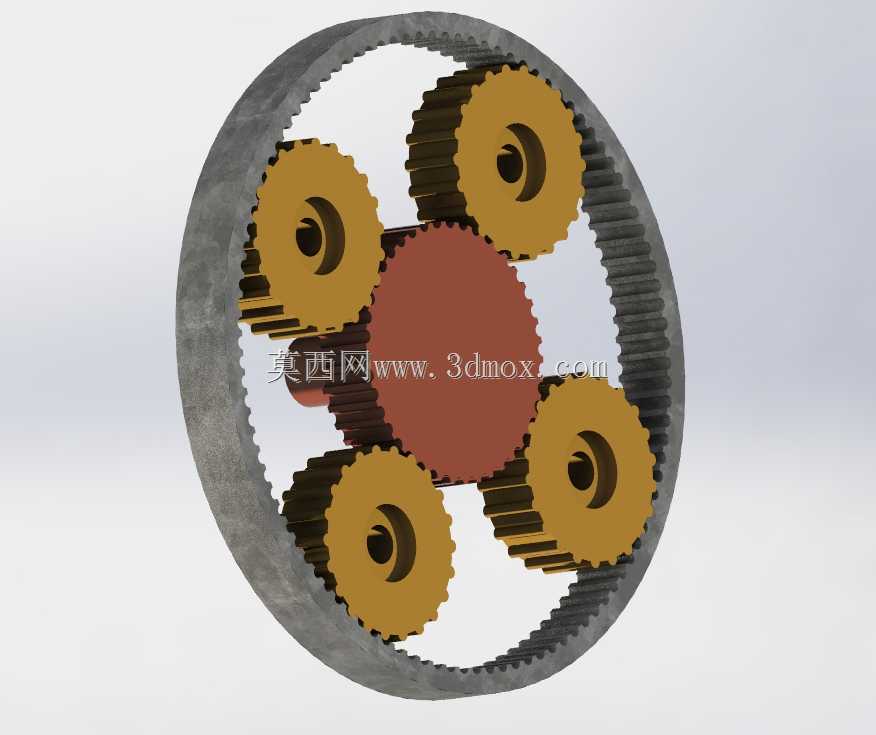

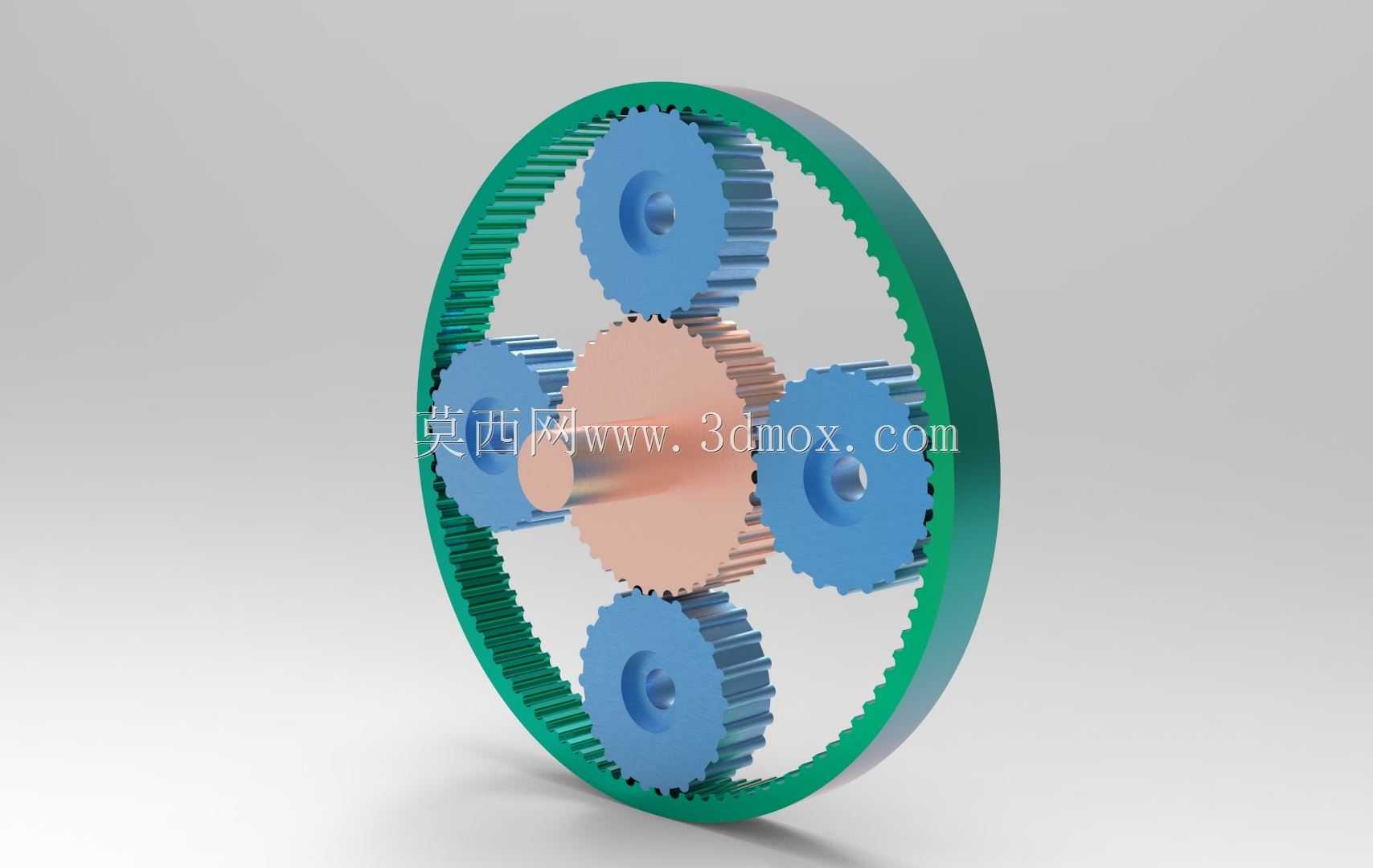

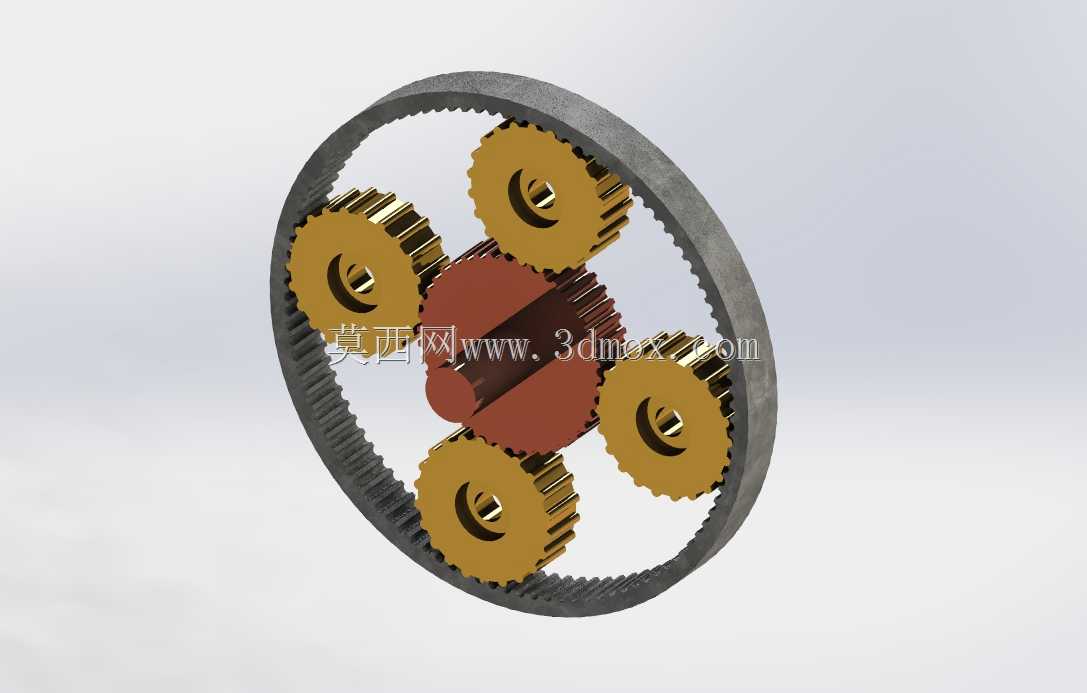

简易行星齿轮传动装配结构

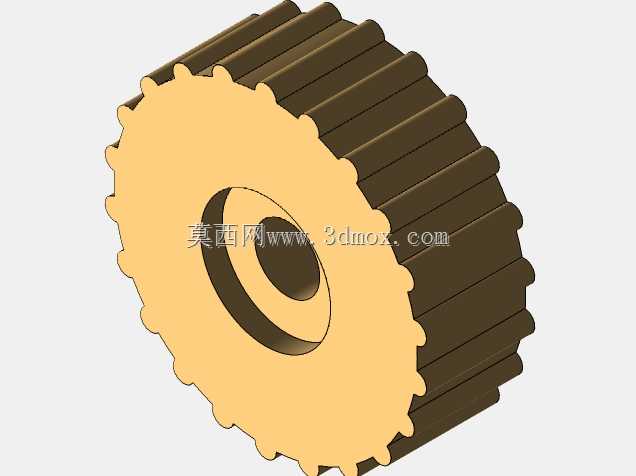

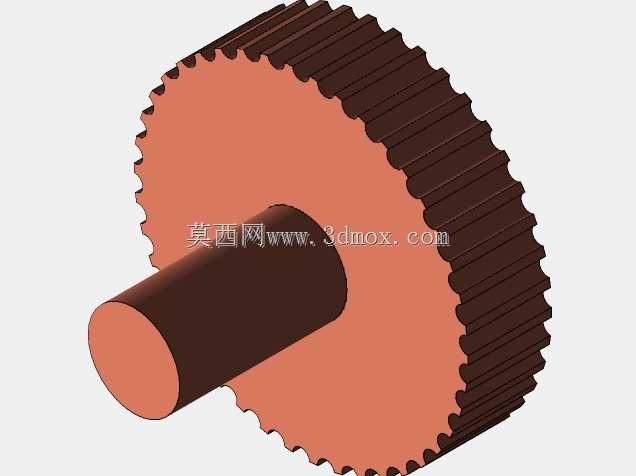

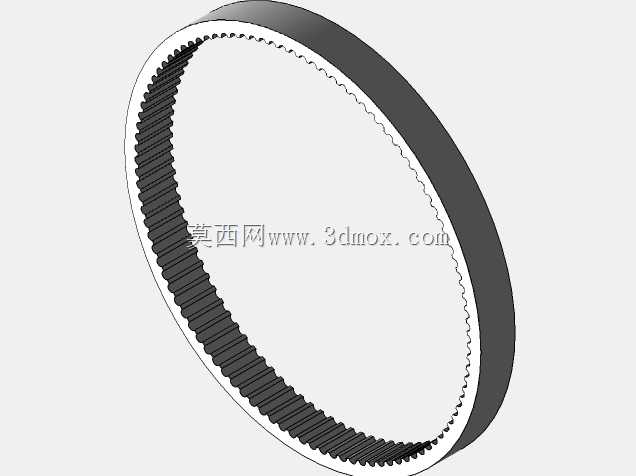

行星齿轮传动结构是机械传动领域应用极为广泛的核心部件，这套简易装配的行星齿轮结构，可适配小功率减速传动场景，常见于小型自动化设备的动力传输单元、精密仪器的进给传动模块、小型电动工具的减速输出端，也可作为教学演示教具直观展示行星轮系的传动逻辑。在实际设备运行中，这套结构可通过固定不同构件实现不同的传动比输出：当固定外侧内齿圈时，动力从中心太阳轮输入，经多个均匀分布的行星轮传递后由行星架输出，可获得较大的减速比，适配需要降低转速提升扭矩的工况；当固定行星架时，动力从太阳轮输入经内齿圈输出，可实现反向增速传动，适配特定的转速匹配需求；当固定太阳轮时，动力从内齿圈输入经行星架输出，同样可实现减速传动，不同的锁止组合能覆盖多样的传动需求。这套结构在设计上采用了四个行星轮周向均布的布局，相比常规的三行星轮布局，能更好地分散轮齿啮合时的载荷，降低单个轮齿承受的接触应力，提升整体结构的承载能力与运行平稳性，同时各行星轮通过共用的行星架实现同步公转，保证传动过程中动力分配均匀，避免偏载导致的轮齿异常磨损。中心太阳轮采用直齿圆柱齿轮结构，与四个行星轮同时啮合，外侧内齿圈的轮齿参数与行星轮、太阳轮完成模数、压力角的匹配设计，保证啮合间隙处于合理范围，既不会因间隙过大导致传动回程误差超标，也不会因间隙过小出现卡滞、运转发热的问题。从安装边界来看，这套结构的最大外缘由内齿圈的外圆决定，安装时需预留内齿圈的固定或旋转空间，轴向尺寸紧凑，可适配安装空间受限的传动场景，输入端与太阳轮的轴伸部位配合，输出端与行星架的连接部位适配，安装定位基准清晰，可直接集成到小型传动箱内作为核心减速单元使用。结构整体采用直齿齿轮设计，加工难度低，装配工艺简单，不需要复杂的角度调整即可完成组装，日常维护时仅需定期补充润滑脂即可保证长期稳定运行，适合小批量设备配套或教学实验场景使用。
