内燃机分体式连杆结构三维设计

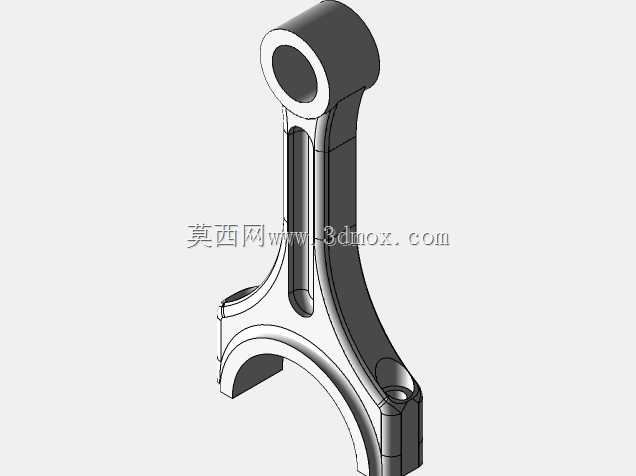

该零件为内燃机核心传动部件连杆，主要应用于往复式活塞内燃机、往复式压缩机等需要将直线往复运动与旋转运动相互转换的动力设备中，是连接活塞与曲轴的关键受力构件，在设备运行过程中承担着传递爆发压力、转换运动形式的核心作用，其结构可靠性直接决定动力设备的运行寿命与输出稳定性。从功能特性来看，该连杆采用分体式大头设计，小头端为整体式带衬套安装孔结构，用于通过活塞销与活塞组件铰接，工作过程中随活塞做上下往复运动，承受活塞传递来的燃气爆发冲击力与往复惯性力；杆身采用工字形截面结构，在保证整体抗弯、抗扭强度的前提下，尽可能降低自身重量，减少高速往复运动过程中产生的惯性载荷，提升动力响应速度；大头端为剖分式结构，配套连杆盖通过高精度螺栓实现紧固，用于包覆曲轴连杆轴颈，将活塞承受的直线方向作用力传递至曲轴，驱动曲轴做旋转运动输出扭矩，剖分面采用高精度定位结构，保证装配后大头孔的圆度与同轴度，避免轴瓦出现偏磨、烧蚀等故障。从设计思路来看，该连杆整体采用等强度设计理念，杆身到大小头的过渡区域均采用大圆角平滑过渡，避免应力集中导致的疲劳断裂，大小头的油道孔设计可将曲轴供给的压力润滑油引导至小头活塞销位置，实现运动副的持续润滑，降低摩擦损耗。从安装边界来看，小头孔与活塞销采用间隙配合，适配常规中小排量内燃机的活塞销尺寸，大头孔装配轴瓦后与曲轴连杆轴颈配合，剖分面的定位结构可保证重复装配时的位置精度，杆身的外部轮廓尺寸充分考虑了内燃机运行时的摆动空间，避免与缸体、曲轴平衡块等周边部件发生运动干涉，整体结构可适配多型号四冲程汽油机、柴油机的曲柄连杆机构装配需求，满足高转速、高负荷工况下的长期使用要求。
