往复式动力传动用十字头组件结构设计

十字头组件是往复式动力传动系统中承担动力衔接与运动导向的核心部件，广泛应用于往复式压缩机、柱塞泵、内燃机、石油钻井泥浆泵等需要将旋转运动转换为直线往复运动，或是将直线往复推力传递至执行端的工业设备场景中，在整个动力传输链路里起到连接侧向受力的连杆与直线运动的活塞杆、消除连杆摆动带来的侧向力对活塞杆密封件与缸体的磨损、保障往复运动同轴度的关键作用。

该十字头组件采用分体式装配结构设计，主体包含十字头本体、上下对称布置的导向滑块、侧向传动连接销座、底部安装定位基座几个核心部分，整体结构布局紧凑，受力路径清晰。设计过程中优先考虑了往复运动过程中的受力均衡性，将传动连接端设置在十字头本体的侧向居中位置，保证连杆传递的推力能够沿十字头中心轴线方向传递，避免偏载带来的局部磨损加剧问题；上下对称的导向结构与配套的滑道配合，能够在往复行程全程为十字头提供稳定的径向支撑，限制十字头在运动过程中的径向窜动，保障活塞杆始终沿缸体中心轴线做直线运动，有效降低活塞杆与密封填料之间的偏磨风险，延长密封件的使用寿命。

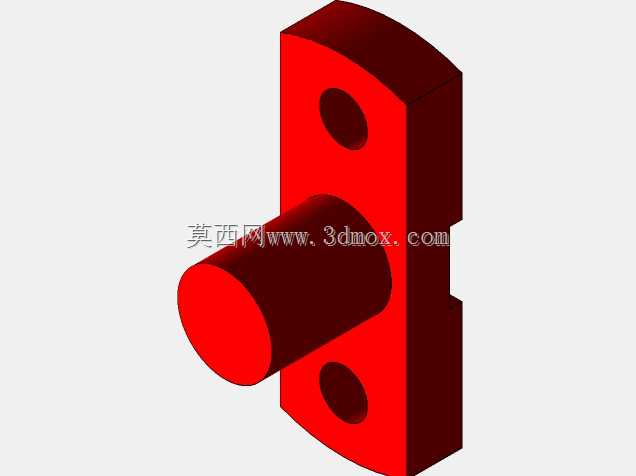

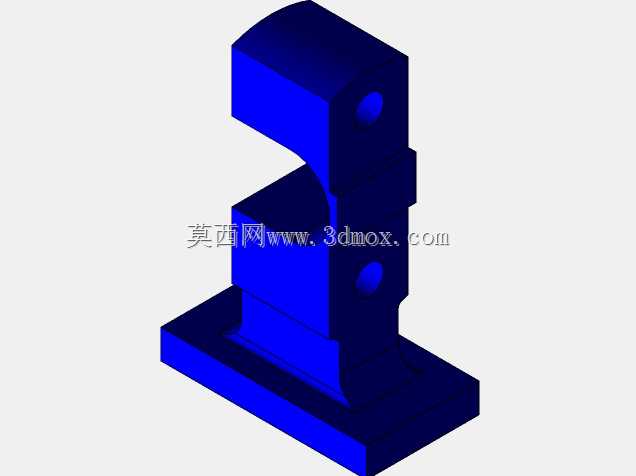

在安装边界与尺寸适配层面，该组件底部的一体式安装基座带有平整的定位贴合面，可通过紧固件与设备的滑道基座实现可靠固定，导向部分的外形尺寸与对应规格的滑道内腔尺寸形成间隙配合，既保证运动过程中不会出现卡滞，又能将配合间隙控制在合理范围内，避免运动过程中产生过大的冲击振动；侧向的传动连接部位预留了标准的销孔安装位，可与连杆小头通过十字头销实现铰接，适配对应直径范围的连杆连接需求，轴向的活塞杆连接端设置了可靠的锁紧定位结构，能够保证活塞杆与十字头的连接无相对窜动，保障动力传递的精度。

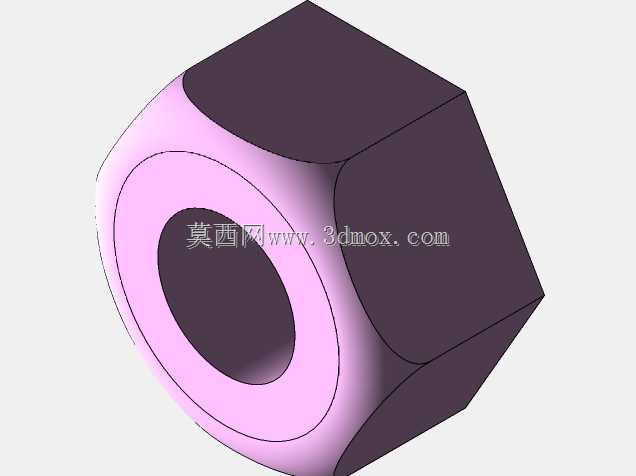

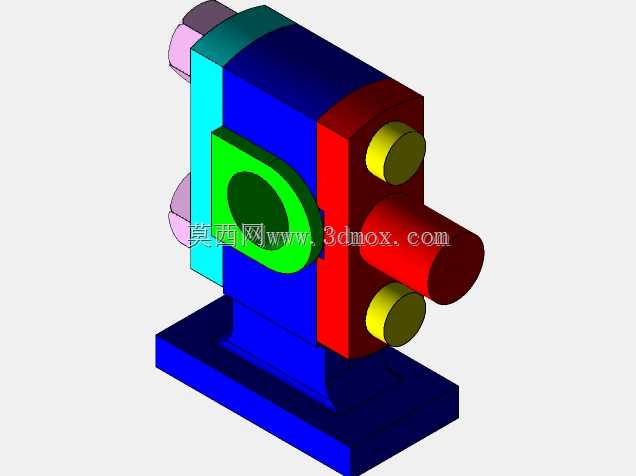

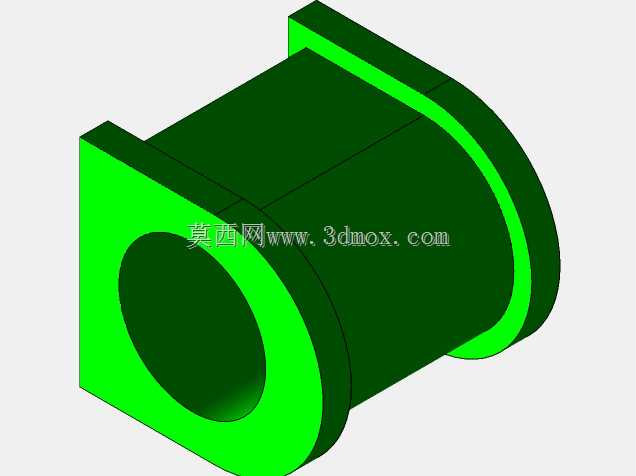

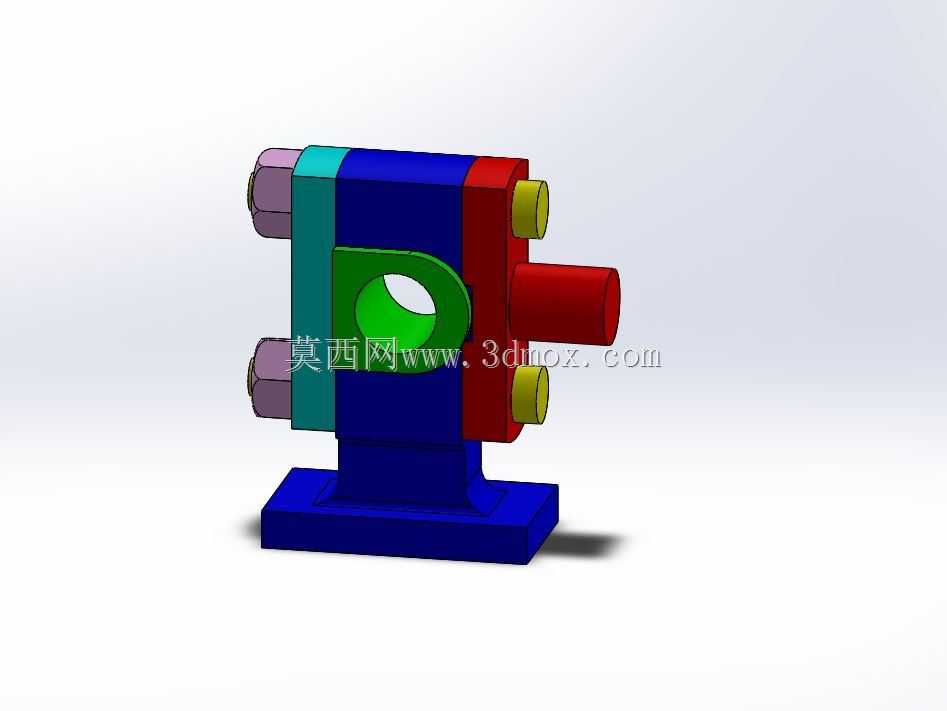

从功能特性来看，该十字头组件的结构设计充分考虑了长期往复运动工况下的耐用性，各受力部位的壁厚经过合理校核，能够承受额定工况下的交变推力载荷，分体式的结构设计也便于后期磨损后的导向部件单独更换，降低设备维护成本；不同颜色区分的装配部件也清晰展现了各零件的装配关系，能够直观呈现十字头组件的装配逻辑，帮助理解往复传动系统中十字头的工作原理与结构组成。
