乐高积木拼接组件创意结构设计

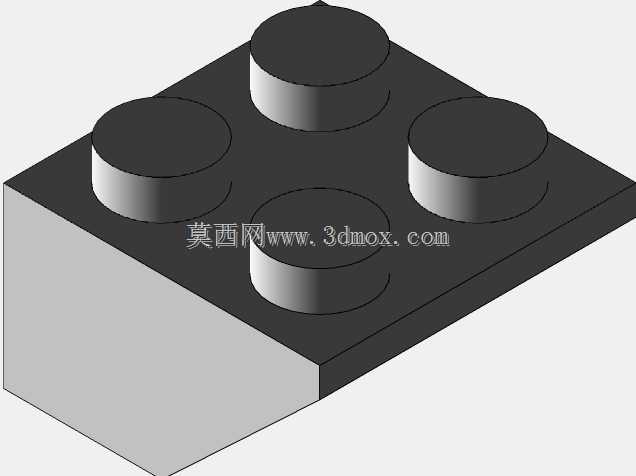

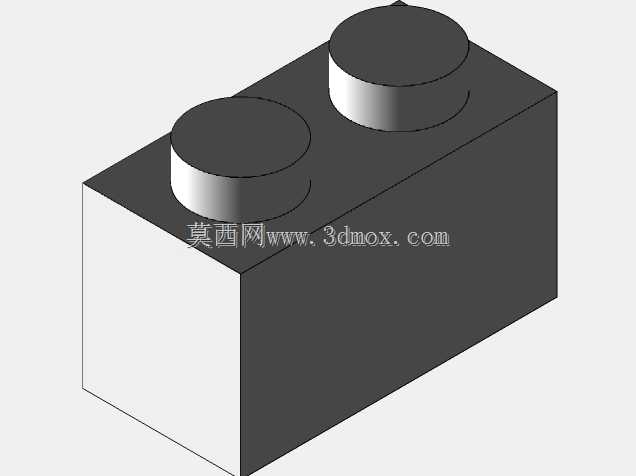

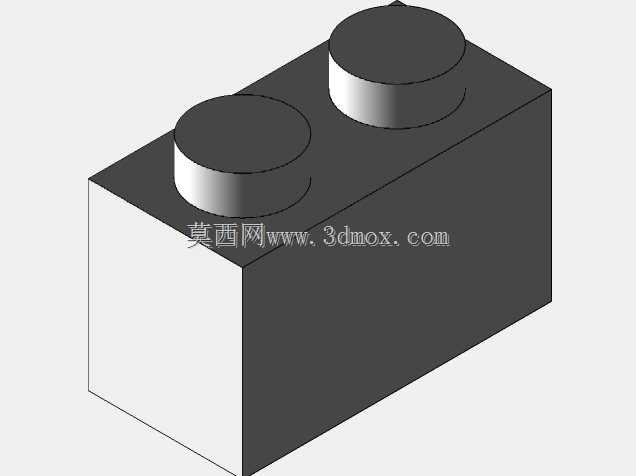

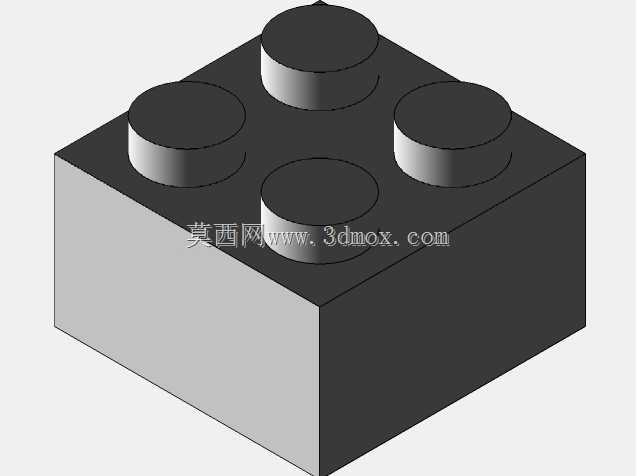

　　这套积木拼接结构的建模工作，最初是从拆解标准2×2凸点积木的配合关系入手的，整个结构没有复杂曲面，核心难点全部集中在配合公差、互锁逻辑和拼接手感的还原上。做这类结构不能只盯着外观画方块，首先要把上下两层的咬合关系理清楚：顶面四个均布的圆柱凸点，和底面预留的对应凹槽必须严格对位，凸点的外径要略小于凹槽内径，预留出塑料件注塑成型后的收缩余量，同时保证插拔时既有足够的摩擦力不会松脱，又不会因为过盈量太大导致拼装费力、甚至把凸点掰断。

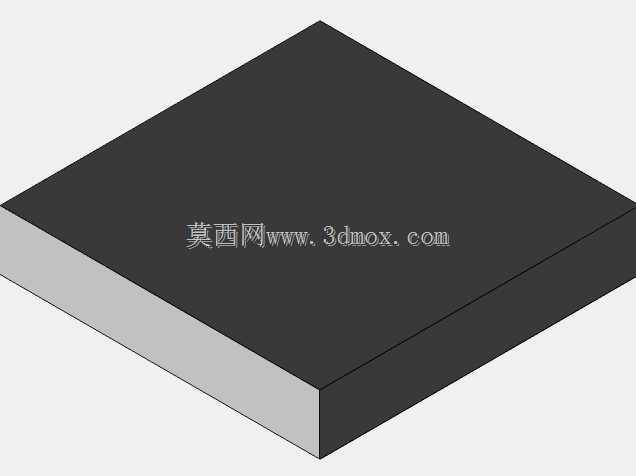

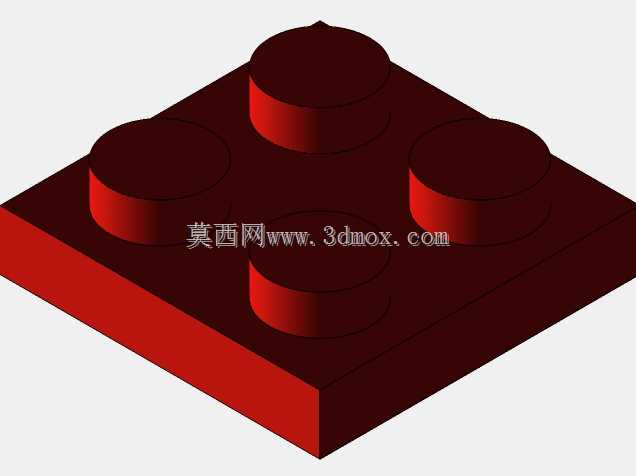

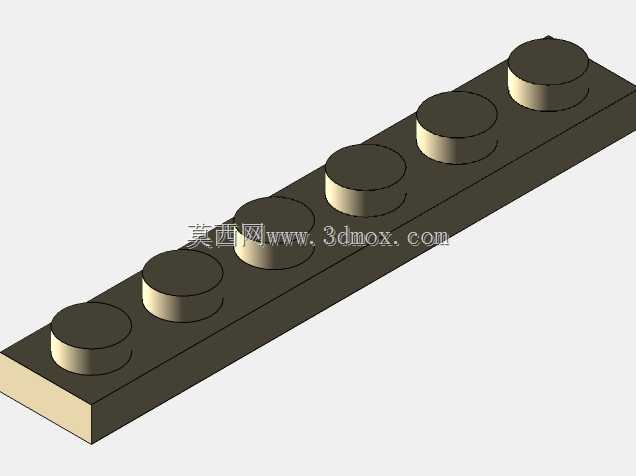

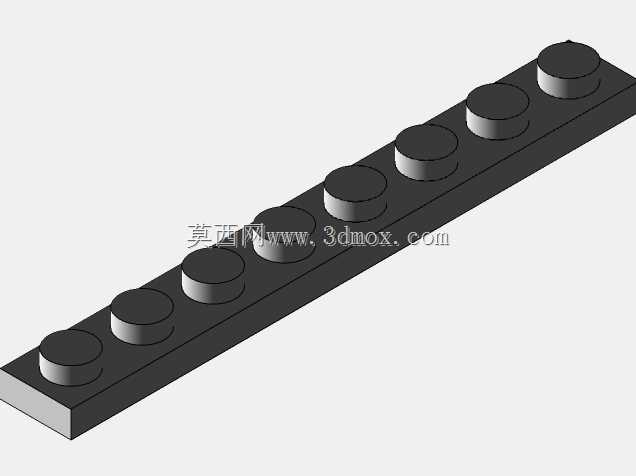

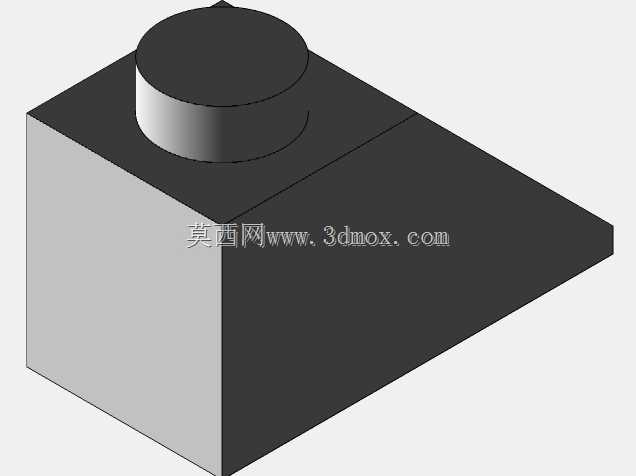

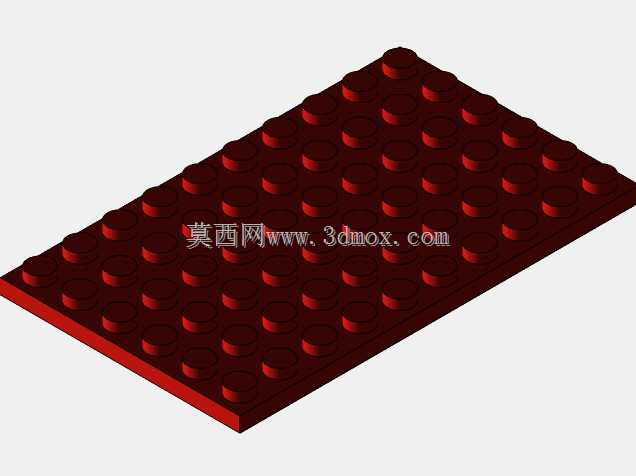

　　从实际使用场景来看，这类标准积木单元是整个拼装体系里最基础的通用模块，不管是做创意搭建、教学演示还是机械原理验证，都要靠这种基础单元一层一层堆叠扩展。建模的时候首先确定基准：基板采用正方形平板结构，厚度取常规积木的标准壁厚，四个凸点按2行2列矩阵排布，凸点中心距严格遵循积木通用的拼接模数，这个模数是整个体系能通用互换的核心——不管是1×1、2×1还是更大尺寸的基板，凸点间距必须完全一致，否则不同单元就没法跨规格拼接。凸点本身做带拔模斜度的圆柱结构，顶部边缘做小圆弧倒角，一是方便拼装时对准导向，二是避免锐边在反复插拔过程中磨损起毛，延长零件的复用寿命。

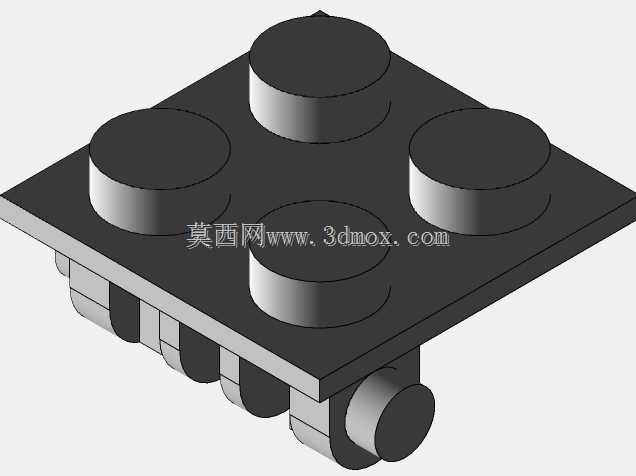

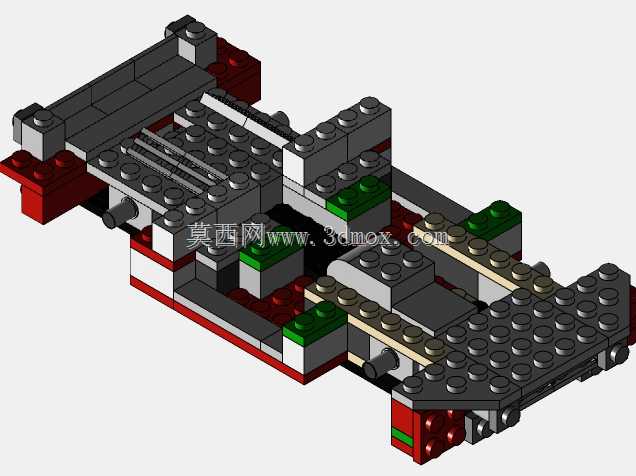

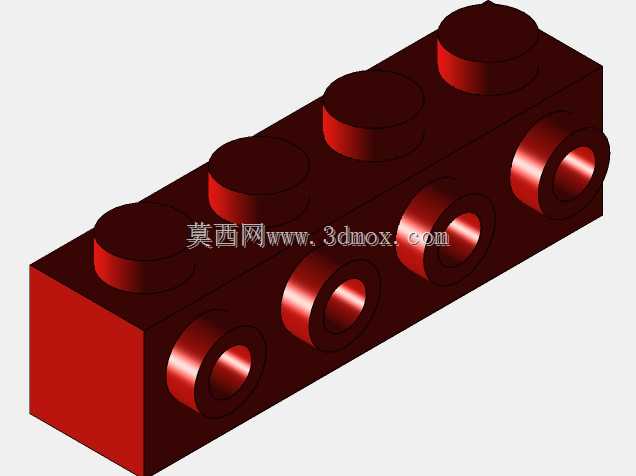

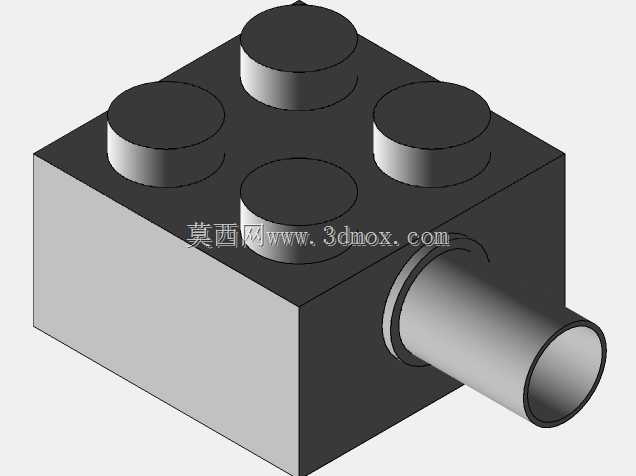

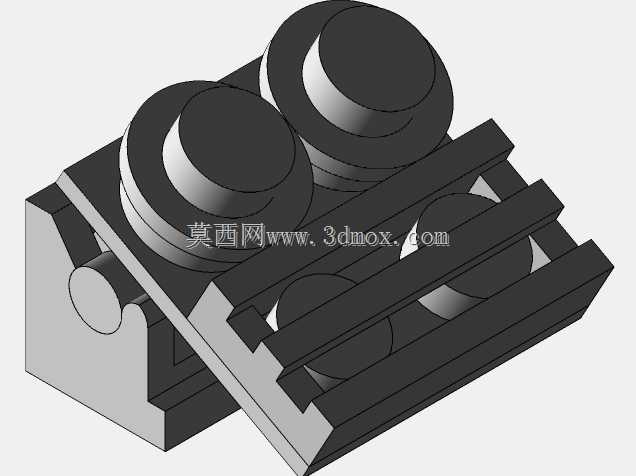

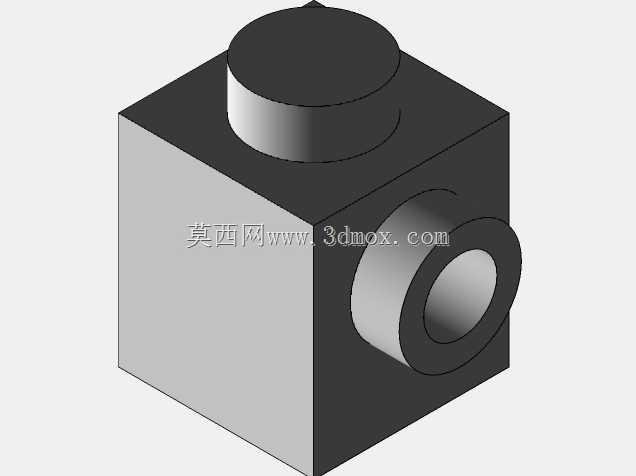

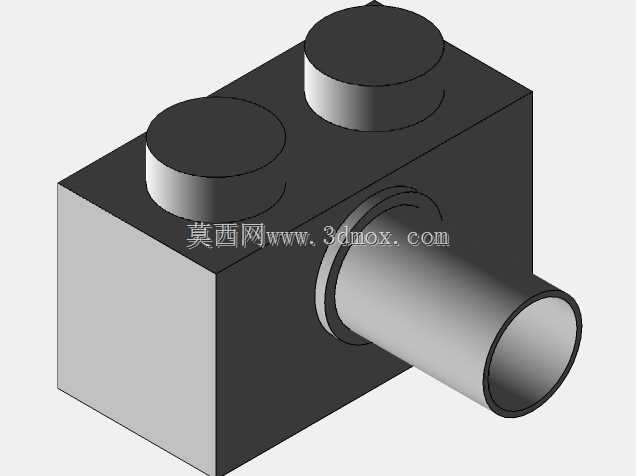

　　基板底面的结构并不是实心平板，而是对应凸点位置做了下沉的空腔，空腔侧壁还要加一圈细微的摩擦筋，当上层积木的凸点插入空腔时，摩擦筋会轻微抱紧凸点外壁，提供合适的保持力。基板侧面还延伸出了侧向的拼接轴和对应卡槽，这部分结构是为了实现同层积木之间的横向串联，不需要靠上下堆叠也能把多个单元在水平面连成一整片，搭建大尺寸平面结构的时候不会出现层间错位。侧向配合的轴径和卡槽宽度也要和主模数匹配，轴端做倒角导入，卡槽开口处做扩口导向，哪怕手工拼装的时候对位有轻微偏差，也能顺着导向滑入配合位，降低拼装的对位难度。

　　设计过程里特意把所有壁厚做了均匀化处理，基板壁厚、凸点侧壁厚度、底部空腔的围壁厚度差值控制在很小范围内，要是后续要做注塑成型，均匀壁厚能避免冷却过程中出现缩痕、内应力集中的问题，不会出现某个部位太厚导致缩水凹陷、太薄又容易撞断的情况。底部空腔之间还加了横向的加强筋，既不会增加太多整体重量，又能提升基板的抗弯折刚度，当多个积木拼成长条结构的时候，拿住两端抬起来不会出现明显的中部下垂变形。

　　安装边界这块，单个2×2单元的外接轮廓是正方形，长宽尺寸按两个凸点间距加两侧壁厚计算，高度方向从基板底面到凸点顶面为标准单元高度，侧向伸出的拼接轴会占用侧边少量空间，排布多单元阵列的时候，相邻单元只要沿模数方向对齐，凸点和凹槽、侧轴和卡槽就能自动配合，不需要额外预留安装间隙——配合需要的间隙已经在零件结构的公差里预留好了。整个结构没有额外的紧固件，完全靠结构自身的弹性变形实现锁紧，拆卸的时候只要从板块边缘轻轻撬动就能分离，不会损伤配合面。

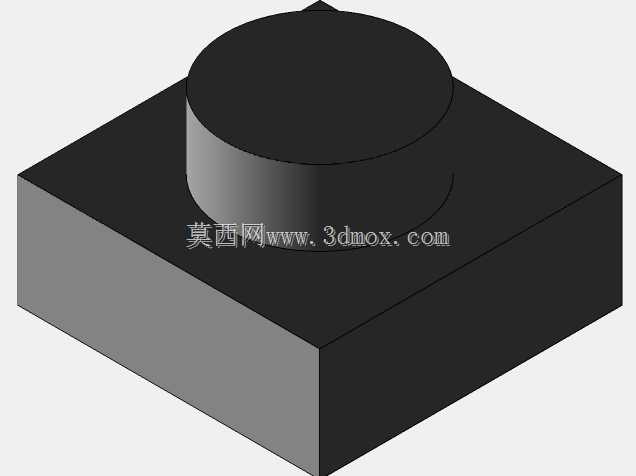

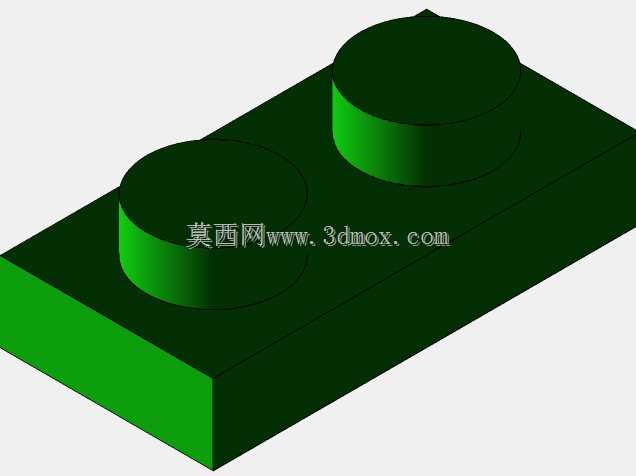

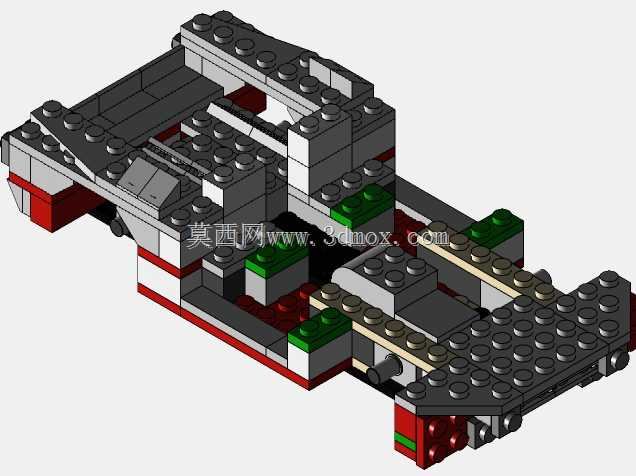

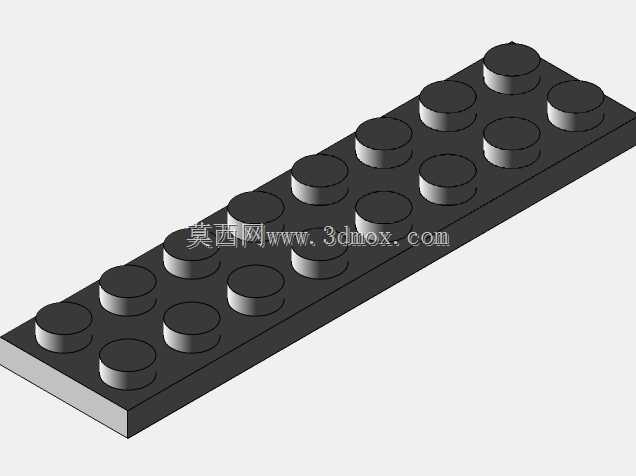

　　这类基础积木单元除了玩具搭建之外，在工业场景里也常被用来做简易工装的模块化基体、自动化产线的小型物料托盘定位块，还有教学实验里的机械结构原型搭建，靠标准模数的互锁特性，可以快速拼出不同形状的载体，不需要重新加工定制，调整布局的时候直接拆装重组就行，重复利用率很高。建模的时候把所有配合面的公差、拔模角度、倒角尺寸都做了参数化关联，后续要衍生1×1、2×3等不同规格的单元，只要改阵列数量和基板长宽参数，所有配合结构会自动更新，不用重新绘制每个特征，能大幅缩短系列化零件的设计周期。
