螺旋送料压入专用轴螺钉结构

该螺旋压料轴是冲压、注塑等成型工序中配套模内送料压料单元的核心执行部件，主要应用于需要将从模板中取出的成型余料、待压入坯料按设定尺寸精准压入指定工位的生产场景，常见于小型五金冲压生产线、精密注塑件后处理工位、粉末成型压装设备的送料末端环节，承担定量送料、定向压入的双重功能，替代人工完成重复性的料件推送压装动作，有效提升工位作业的一致性与生产效率，避免人工操作带来的压装位置偏差、送料量不均等问题。

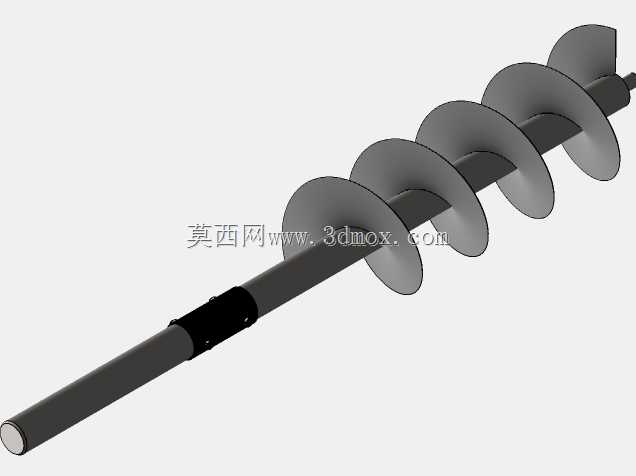

从功能特性来看，该部件采用长直芯轴搭配连续螺旋叶片的结构设计，芯轴分为光杆传动段、叶片安装段与末端导向段三个功能区段：光杆传动段用于对接驱动端的联轴器或传动带轮，传递旋转扭矩，表面做光滑磨削处理，可适配滑动轴承或直线轴承的安装需求，保证旋转过程的同轴度；叶片安装段固定连续等距的螺旋绞龙叶片，叶片边缘做圆角钝化处理，旋转过程中可通过螺旋面的推力带动散状或条状料件沿轴向匀速前进，螺旋升角经过匹配料件摩擦系数优化，既不会出现料件卡滞在叶片间隙的问题，也能保证送料速度与压入节奏匹配；末端导向段做缩径处理，端部带有小直径导向头，可在压入动作时先伸入待压入工位的定位孔，保证压入过程的对中精度，避免偏斜导致的料件或模具损伤。

设计思路上，该结构优先考虑了工况下的耐磨需求与安装适配性：螺旋叶片与芯轴采用分段固定方式，叶片与芯轴的连接位置做满焊加固，可承受料件推送过程中的径向挤压力，长时间运行不会出现叶片变形脱落的问题；芯轴上设置的黑色限位轴套用于限定芯轴的轴向窜动行程，安装时可通过调整轴套的固定位置匹配不同设备的安装腔体深度，适配不同行程规格的压装工位；整体结构无复杂异形曲面，加工难度低，后期维护时仅需更换磨损的叶片段或轴承即可，无需整体更换部件，有效降低设备运维成本。

外形尺寸与安装边界方面，该轴整体为细长轴类结构，长径比适配常规小型模内送料腔体的安装空间，螺旋叶片的外径小于送料腔体内径2-3mm，预留足够的间隙避免叶片旋转时刮蹭腔体内壁，同时保证料件不会从叶片与腔体的间隙泄漏；传动段的直径适配常规标准联轴器的装夹范围，无需额外定制转接件即可直接与市面常见的小型减速电机输出轴对接；安装时仅需在传动段与导向段分别配置支撑轴承，即可完成部件的固定，轴向安装空间预留量不超过轴总长度的5%即可满足装配需求，可直接集成到现有自动化生产线的对应工位中，无需对原有设备结构做大幅改造。
