带立式安装座外球面轴承组件

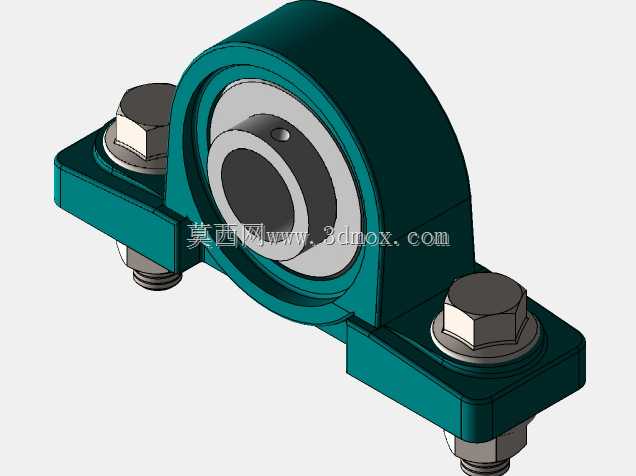

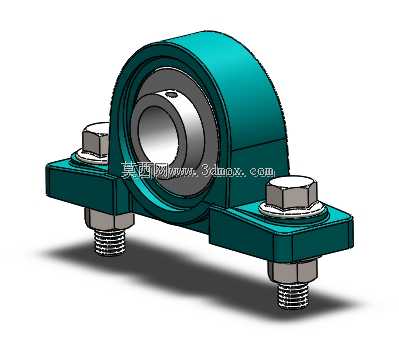

这款带立式安装座的外球面轴承组件，是工业传动系统中应用极为广泛的支撑类零部件，主要承担旋转轴的径向与轴向载荷承载、轴系定位约束的核心作用，常见于各类输送设备、农业机械、食品加工生产线、纺织机械以及中小型风机、泵类设备的传动端，能够在多粉尘、轻度潮湿的常规工业环境下稳定工作，为旋转轴提供可靠的转动支撑，降低轴系运转过程中的摩擦阻力，同时补偿轴系加工安装过程中产生的微小同轴度误差，降低现场安装调试的难度。从实际使用场景来看，这类带座轴承不需要额外加工复杂的轴承安装腔体，仅需要在安装基板上加工对应规格的螺栓过孔，即可通过配套的螺栓组件完成快速固定，非常适合设备现场的快速装配与后期维护更换，相比分体式的轴承与轴承座装配结构，一体化的铸造成型座体拥有更好的结构刚性，能够承受更高强度的冲击载荷，在重载启停、频繁正反转的工况下也能保持稳定的支撑性能。在产品功能设计上，组件集成了外球面球轴承与立式铸造型轴承座，轴承内圈带有顶丝结构，安装时可以通过拧紧顶丝直接将轴承内圈与转轴锁紧固定，不需要额外设计轴肩或者锁紧螺母结构，大幅简化了轴端的结构设计；轴承自带的密封结构能够阻挡外界粉尘、碎屑进入轴承内部滚道，同时留存轴承内部的润滑脂，延长组件的维护周期，减少日常运维的润滑频次。设计过程中优先考虑了安装的通用性与结构可靠性，座体采用两侧对称的安装耳结构，每个安装耳预留了标准螺栓穿装空间，配套的螺栓与防松垫圈能够保证设备运行过程中连接不会松动，本次设计的组件配套垫块直径为30mm，安装时需要在安装基板上预留不小于垫块直径的沉台或者平面空间，保证座体底面与安装面完全贴合，避免因安装面不平整导致座体受力不均产生断裂风险；轴承内孔为标准圆柱通孔，适配对应直径的光轴安装，整体安装边界紧凑，不会占用过多的设备内部安装空间，座体的弧形过渡结构有效降低了应力集中风险，在承受交变载荷的工况下能够有效延长整体的使用寿命。
