直径80mm六刃APMT16刀片平面铣刀结构

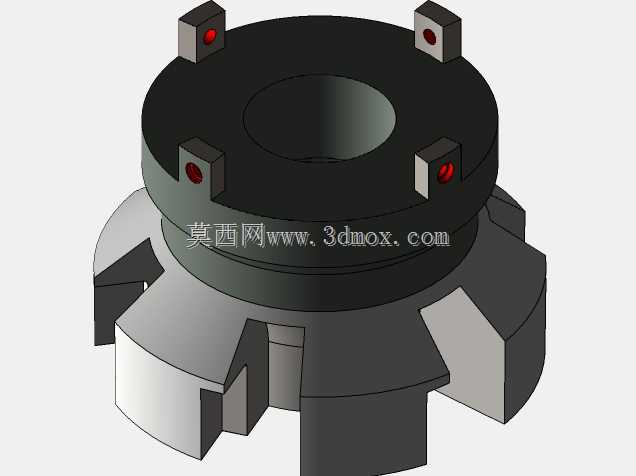

这款平面铣刀是面向立式加工中心、数控铣床等金属切削设备开发的机夹式可转位铣削刀具，主要应用于普通钢件、铸铁及预硬钢的大平面开粗与半精加工场景，在模具钢料开框、板材端面整平、焊接件飞边去除、机械零部件基准面加工等工序中有着极高的使用频次，是机械加工车间常备的通用铣削刀具之一。刀具整体采用分体式结构设计，主体分为刀体基座与刀夹定位两个核心部分，刀体基座采用台阶式圆柱结构，下部为带排屑缺口的刀盘主体，六个均匀分布的刀齿位沿圆周等角度排布，相邻刀齿间预留了充足的排屑空间，可避免大进给铣削时切屑堆积刮伤已加工表面；上部为定位安装段，中心设置标准安装内孔，可直接适配加工中心常用的平面铣刀刀柄，安装贴合面经过精度设计，可保证装夹后端面跳动控制在合理公差范围内，减少加工震纹的产生。刀具共设置6个刀片安装位，适配行业通用的APMT16系列硬质合金可转位刀片，每个刀位采用独立的侧向锁紧结构，通过紧固螺钉将刀片压紧在定位槽内，定位槽的角度经过反复校核，保证刀片安装后形成合理的主偏角与前角，既可以保证切削时的锋利度，又能兼顾刀片的抗冲击性能，在大切深铣削时可有效降低崩刃风险。刀具的有效加工直径为80mm，安装定位孔适配常规BT40、BT50刀柄的配套连接尺寸，整体轴向高度经过优化，既保证了刀体的结构刚性，又不会过多占用Z轴的加工行程，可适配不同行程规格的加工设备使用。在设计过程中，所有刀片安装位的定位尺寸均按照通用刀片的标准安装要求设定，刀片更换时无需额外调整，直接装夹即可保证切削刃的径向与端面跳动符合加工要求，大幅降低了操作人员的换刀调试时间；刀体的排屑槽采用大圆弧过渡设计，切屑可顺着槽型快速排出，避免切屑二次切削刮伤工件表面，同时也能减少切屑对刀体的冲刷磨损，延长刀体的整体使用寿命。这款铣刀在实际使用中可根据加工材料的不同更换对应材质的APMT16刀片，无需更换刀体即可覆盖从普通碳素钢到不锈钢、铸铁等多种材料的加工需求，通用性极强，能够有效降低车间的刀具采购与存储成本。
