摩托车齿轮链条传动系统SolidWorks模型

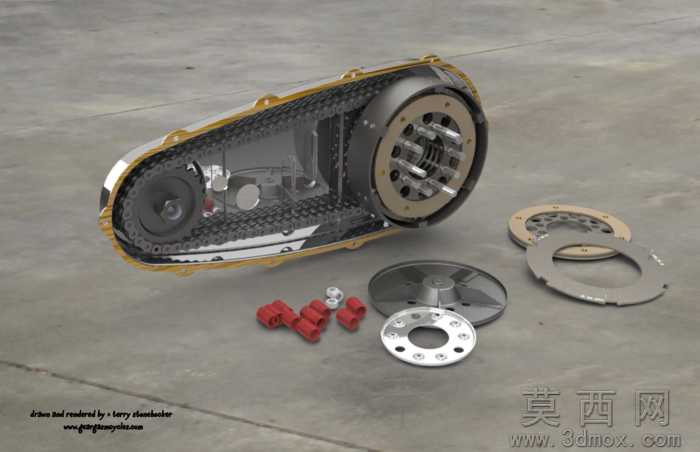

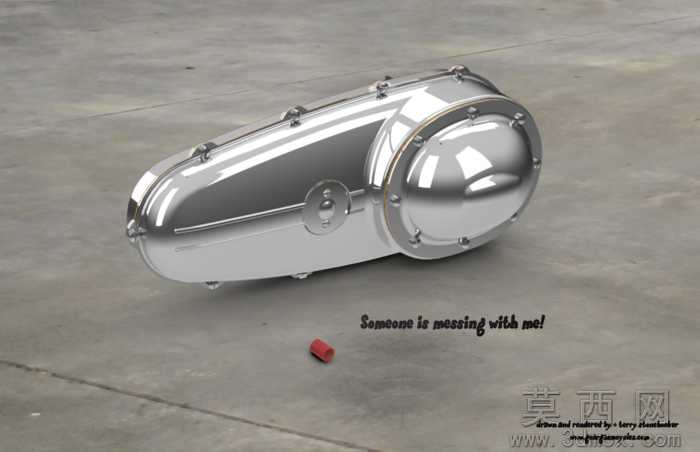

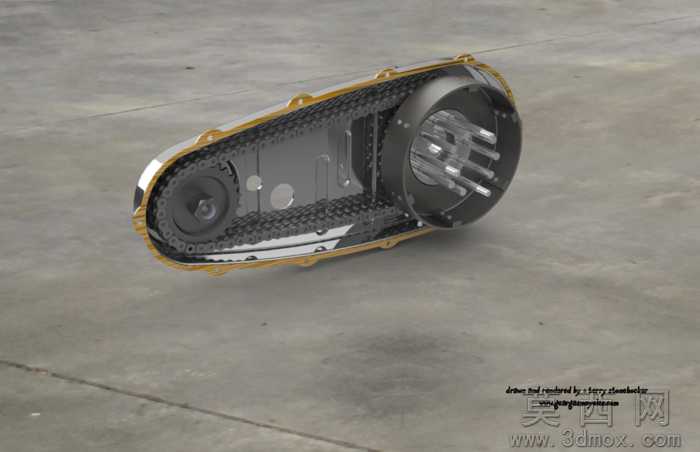

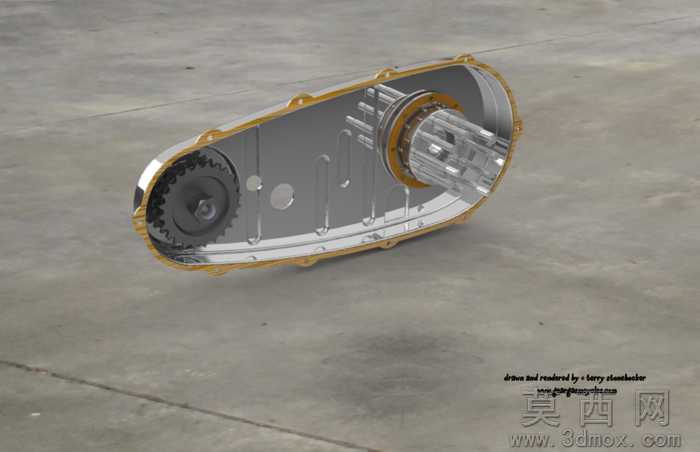

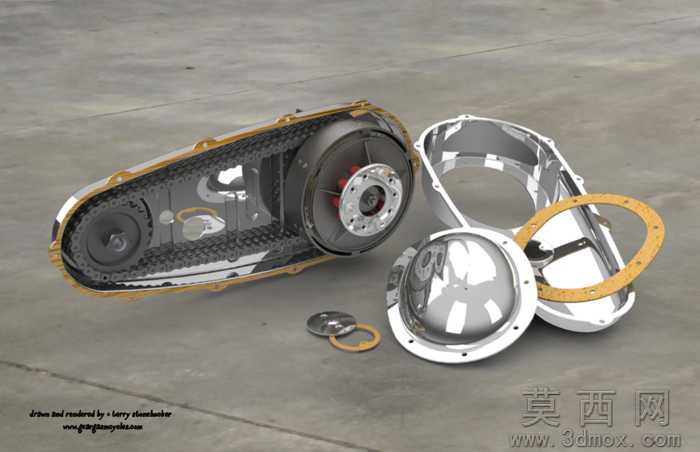

本模型为摩托车齿轮链条传动系统完整三维数模，建模阶段以1952年大柱头驱动车型的传动结构为原型，首先通过测绘实车传动部件的轮廓尺寸，在SolidWorks2010软件中搭建基准坐标系，依次完成主动链轮、从动链轮、传动链条、传动箱壳体、密封垫片、端盖、紧固衬套等全部零件的参数化建模，建模过程中严格遵循链传动的啮合参数规范，对链轮齿形采用三圆弧一直线的标准齿廓进行绘制，链条的链节、销轴、滚套均按实际装配间隙预留公差，所有零件的倒角、圆角、安装孔位均还原实车结构，无特征遗漏。参数设计层面，模型还原了该车型传动系统的传动比匹配关系，主动链轮与从动链轮的齿数比适配原车4速变速箱的动力输出特性，传动箱壳体的壁厚、密封垫片的压缩量、端盖的螺栓孔分布圆直径均按实车1:1比例设定，各零件的装配约束完全按照实际机械连接关系设置，可实现完整的装配体运动仿真，直观展示链条与链轮的啮合传动过程。渲染材质方面，模型配套的渲染文件中，传动箱壳体采用镀铬金属材质，还原实车亮面金属的反光质感，链条采用高强度合金钢材质表现金属哑光质感，密封垫片采用耐油橡胶的半透明棕黄色材质，端盖内部的摩擦片采用复合材料的深色磨砂质感，地面采用水泥地面的粗糙哑光材质，所有材质的反射率、粗糙度参数均经过调试，渲染效果可清晰区分不同零件的材质属性，还原部件的真实外观。结构原理上，该传动系统为摩托车后轮动力传递的核心部件，发动机输出的动力经变速箱传递至主动链轮，通过闭合的滚子链条将动力传递至后轮轴的从动链轮，带动后轮转动实现车辆行驶，传动箱采用分体式密封结构，通过密封垫片与螺栓紧固实现腔体密封，内部可存储润滑油对链条与链轮进行润滑，端盖采用快拆结构设计，便于后期对传动部件进行维护与调整，整套结构具备传动效率高、维护便捷、承载能力强的特点，适配小排量复古摩托车的动力传递需求。软件兼容层面，模型除原生SolidWorks2010格式外，还提供STEP、IGES、STL等通用三维格式，可兼容UG、Pro/E、Catia、AutoCAD等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，不同格式的文件均保留完整的零件结构与装配关系，无特征丢失、破面等问题，可直接用于后续的设计修改与仿真分析。研发教学应用层面，该模型可作为摩托车传动系统设计的参考原型，帮助研发人员快速理解复古摩托车链传动的结构布局，用于同类型车型传动系统的改型设计，也可作为机械设计专业的教学案例，用于讲解链传动的参数设计、装配约束设置、运动仿真流程，帮助学生理解机械传动的工作原理与建模方法，同时也可用于3D打印教学、机械拆装实训等场景，具备较高的实用参考价值。
