创意拼接式趣味联动齿轮机构3D模型

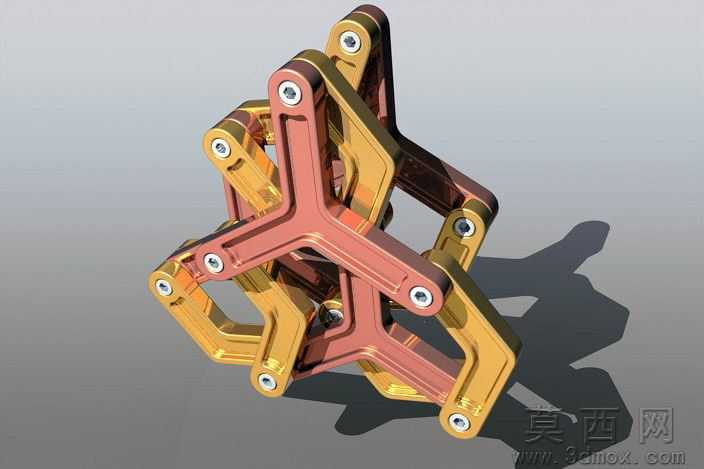

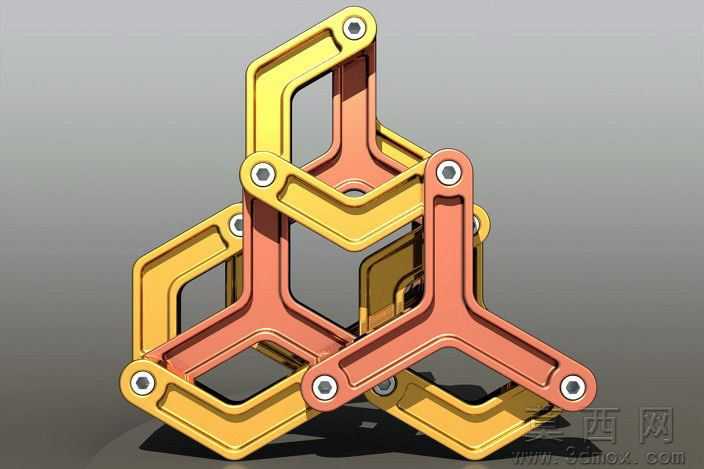

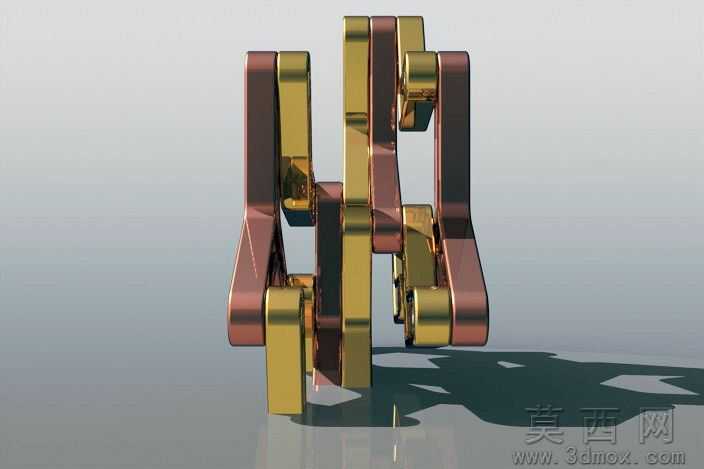

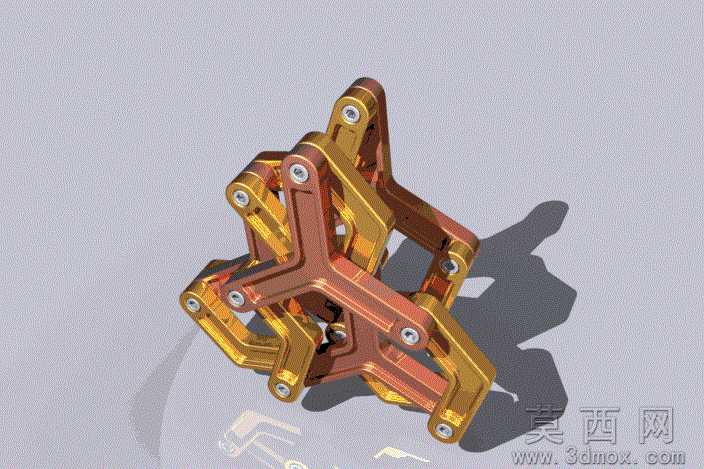

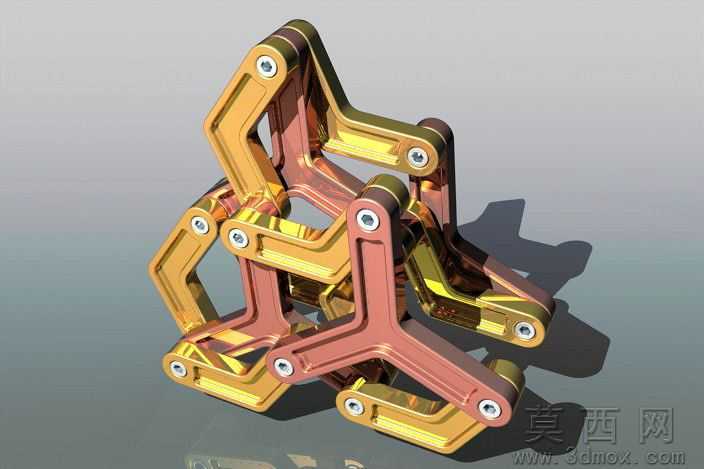

本模型为创意趣味类齿轮联动机构，建模阶段以SolidWorks为核心工具完成全流程设计：首先绘制各分支连杆的基准草图，通过拉伸、切除等基础特征完成单个叉形构件的实体建模，对构件上的铰接孔位添加同轴心、重合等标准配合约束，再通过圆周阵列与对称复制完成多组构件的排布，最后逐一添加铰接处的转动副约束，确保所有活动部件无干涉、可顺畅联动，建模过程中对所有倒角、孔位的尺寸均做了参数化关联，可通过修改全局参数快速调整构件尺寸与整体规格。参数设计层面，模型整体外接回转直径为120mm，单根叉形构件厚度为8mm，铰接孔直径统一为4mm适配标准M4螺丝紧固件，各构件的铰接点间距经过精确计算，确保转动过程中不会出现构件碰撞或卡死的问题，齿轮啮合相关的传动比参数经过反复校验，保证手动拨动任意构件时，整体机构可实现连贯的同步收拢与展开动作。渲染材质方面，模型在Visualize渲染环境中完成效果制作，主体叉形构件分别赋予红铜色磨砂金属材质与亮金色抛光金属材质，铰接紧固件赋予不锈钢亮面材质，背景采用浅灰色哑光地面，添加柔和的环境漫反射光与定向主光源，投射出清晰自然的软阴影，还原金属构件的真实质感与结构层次。结构原理上，该机构属于无实际工业传动负载的趣味齿轮联动结构，通过多组铰接连杆的同步转动实现类似齿轮啮合的联动效果，无传统齿轮的轮齿啮合结构，依靠连杆的几何约束实现运动传递，手动驱动任意一个构件转动时，其余所有构件会按照固定轨迹同步动作，最终可收拢为紧凑的多面体形态，展开后呈现对称的星型结构，运动过程顺滑无卡顿。软件兼容层面，模型除原生SolidWorks格式外，还导出了STEP、IGES通用中间格式，可兼容Catia、UG NX、Creo、Inventor等绝大多数主流三维CAD软件，导入后可直接查看结构、编辑参数或做二次修改，同时附带高清渲染效果图，可直观展示机构的运动形态与外观效果。研发教学应用层面，该模型可作为机械原理课程的入门教学案例，帮助学习者理解连杆机构、铰接约束、运动副的基础概念，也可作为创意机械设计的参考素材，用于机械创新大赛的方案构思、3D打印创意摆件的制作原型，同时也适合机械爱好者作为装配练习、运动仿真练习的素材使用。
