直插式四脚整流二极管桥结构设计

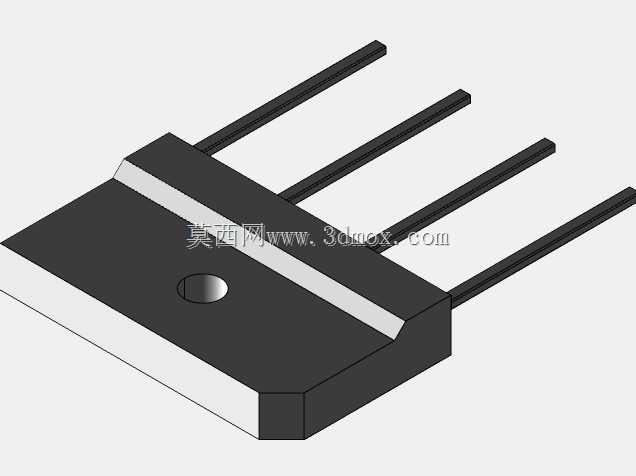

这款直插式整流二极管桥是小功率电源整流场景的核心电子元器件，广泛应用于低压直流供电的消费电子、小型工控板卡、家电控制模块等电路中，承担着将输入的交流电流转换为平稳直流电流的核心整流功能，是交流转直流电路前端不可或缺的半导体器件。从实际使用场景来看，该器件适配波峰焊、手工焊等常规PCB组装工艺，四引脚直插的结构能够在常规厚度的环氧玻纤电路板上实现稳定插接，引脚间距经过标准化设计，能够匹配市面上多数小功率电源板的焊盘布局，无需额外定制安装孔位即可完成装配，大幅降低了电路板设计阶段的适配成本。在功能特性上，该二极管桥内部集成了四颗整流二极管组成的全桥整流架构，相比分立二极管搭建的整流电路，集成式的桥堆结构能够减少电路板上的元件占用面积，缩短整流回路的布线长度，降低布线带来的寄生参数影响，提升整流电路的工作稳定性，同时内部芯片的配对一致性更好，能够避免分立元件参数偏差带来的整流效率下降、局部发热不均等问题。从设计思路来看，整体采用环氧塑封的全包封结构，主体塑壳为带切角的长方体造型，顶部的圆形标识点用于标记引脚极性，能够帮助生产组装人员快速识别安装方向，避免反向插装导致的电路烧毁问题；塑壳侧面的阶梯造型既能够增加塑壳与内部引脚框架的结合力，防止引脚受外力拉扯时与内部芯片断开连接，也能在插装时起到限位作用，避免元件过度插入焊孔导致本体贴板过近影响散热。在外形尺寸与安装边界上，该器件本体长度适配小功率整流的功率等级需求，四支金属引脚采用等间距平行排布设计，引脚长度预留了足够的波峰焊吃锡空间，同时也预留了后期剪脚的余量，安装后本体底部与PCB板面预留有微小间隙，既能够避免焊接时助焊剂残留堆积在本体底部造成绝缘隐患，也能为器件工作时的发热留出一定的空气对流散热空间，适配10A电流等级以下的整流工作场景，能够在常规环境温度下长期稳定工作，无需额外加装散热片即可满足散热需求，整体结构紧凑，安装便捷，非常适合小体积电源模块的紧凑化布局设计。
