曲柄式快速锁紧夹持机构结构设计

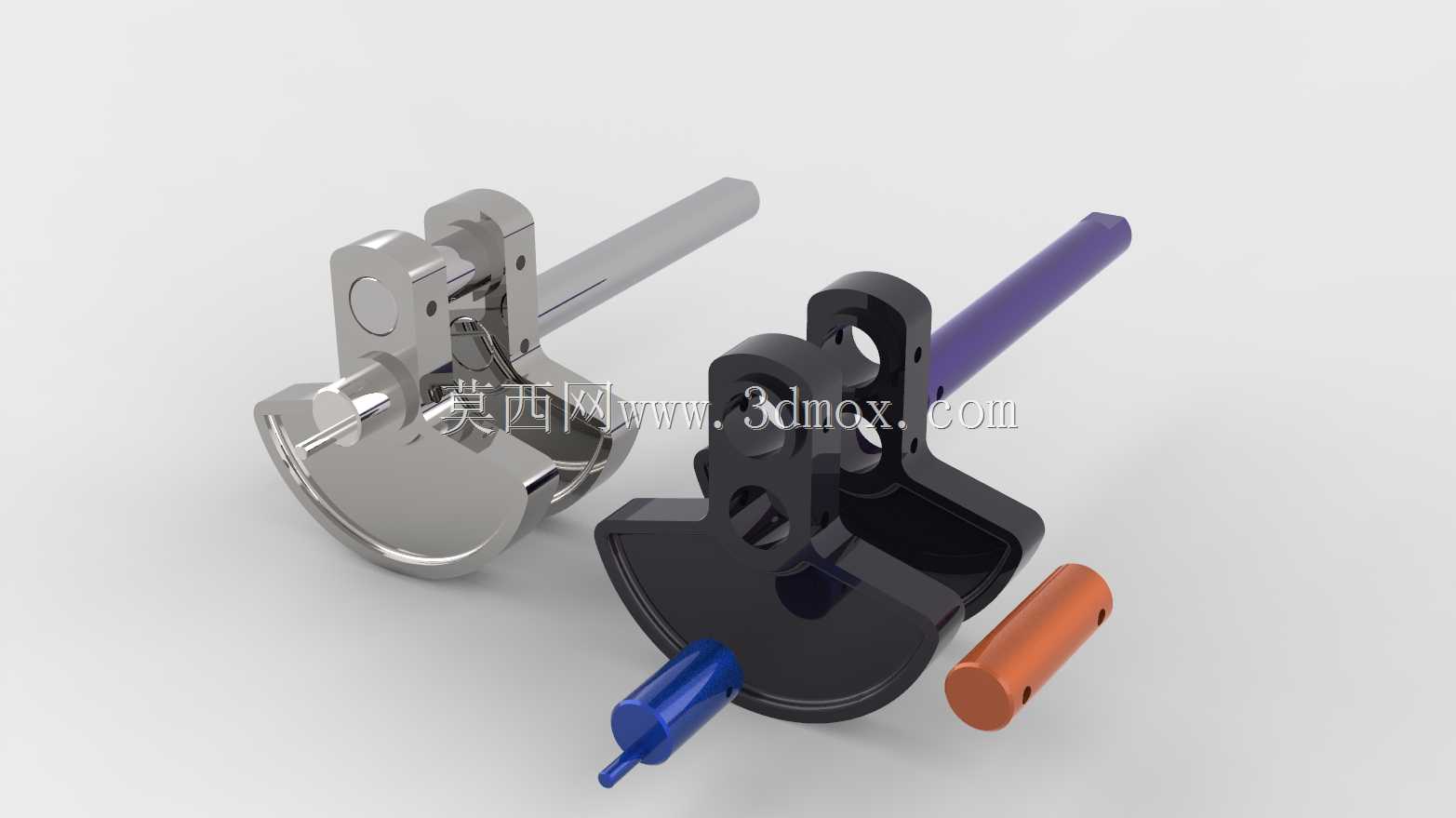

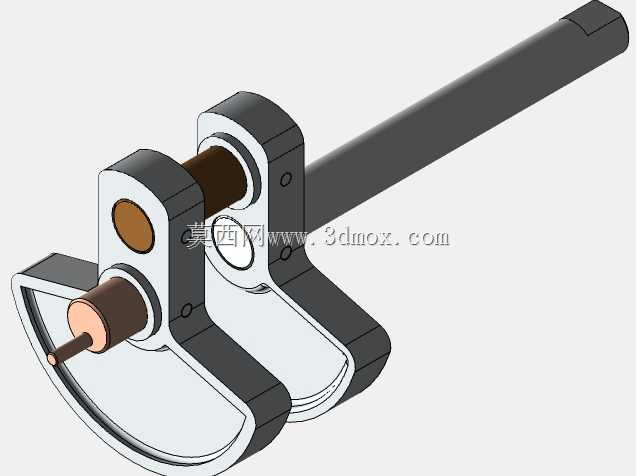

该曲柄式锁紧夹持机构是工装夹具领域常用的快速压紧执行部件，广泛应用于小型工件装夹、检具定位、工装快换、生产线工位固定等场景，在电子零部件装配、小型五金件加工、非标自动化工位限位等场景中，能够实现秒级锁紧与释放，大幅降低操作人员的装夹辅助时间，提升工位作业效率。整套机构采用偏心曲柄锁紧原理，通过手柄的扳动行程带动偏心轴转动，利用偏心距产生的压紧力实现夹持面的锁止，相比传统螺纹压紧结构，无需反复旋转拧动，单次扳动即可完成锁紧或松开动作，操作力度小，锁止可靠，不会因为作业过程中的振动出现松脱问题。从结构设计来看，整套机构分为固定基座、偏心曲柄轴、压紧压头、手柄杆、定位销几个核心部分，固定基座采用下沉式安装槽设计，可通过侧边的安装孔固定在工装板或设备台面上，安装边界预留了足够的扳手操作空间，不会与周边相邻的工装部件产生干涉；偏心曲柄轴经过热处理强化，与基座的铰接孔采用间隙配合，转动过程顺滑无卡滞，偏心行程经过精准计算，在锁紧终点位置具备自锁特性，即便受到反向的冲击力也不会自行脱开；压紧压头采用可拆卸式设计，可根据被夹持工件的外形更换不同形状的压头，适配平面、弧面、异形面等不同工件的压紧需求；手柄杆外包防滑绝缘套，操作人员扳动时不易打滑，操作力经过杠杆比优化，单指即可完成扳动操作，长时间重复作业也不会产生明显的手部疲劳。在外形尺寸设计上，整套机构锁紧状态下的整体轮廓紧凑，横向占用空间小，可并排布置在狭小的工装台面上，适配多工位密集装夹的使用需求；铰接部位的配合间隙控制在合理范围内，长期反复使用不会出现明显的旷量，锁紧位置的重复精度高，能够满足精密装配工位的定位一致性要求。机构的外露部件均做了圆角钝化处理，没有尖锐的棱角，操作过程中不会划伤操作人员，符合工装设备的安全设计要求；不同部件采用差异化的表面处理工艺，基座部分做发黑防锈处理，压头与手柄部分做亮色氧化或镀铬处理，既提升了部件的耐磨防锈性能，也能让操作人员快速识别操作部位，降低误操作概率。
