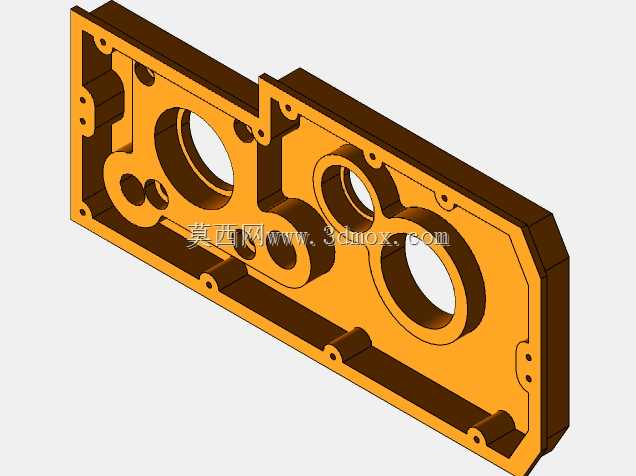

异形多腔体传动机构支撑板外壳

这款支撑板外壳主要应用于中小型精密传动设备的动力传输区段，常见于轻工自动化生产线的动力头单元、小型专用加工设备的主轴传动侧，承担着容纳传动齿轮组、轴系部件、定位轴承座的核心作用，同时为整套传动机构提供刚性安装基准，隔绝外部粉尘、切削碎屑与润滑介质外泄，是传动模块中兼顾防护与支撑的关键结构件。从实际使用场景来看，这类壳体多安装在设备靠近动力输入的侧方位置，需要同时对接动力输入轴、多级传动齿轮、输出轴端三类核心部件，因此壳体上预留的多组不同直径的同轴通孔，分别对应不同规格轴承的安装位，每个孔位周边设计的环形凸台，一方面是为了增加孔位的轴向接触长度，提升轴承装配后的同轴度稳定性，避免轴系高速运转时出现孔位变形导致的传动抖动，另一方面凸台结构也能加强壳体局部刚性，减少传动过程中齿轮啮合带来的共振问题。在设计思路上，这款壳体采用了一体化铣削成型的结构逻辑，整体轮廓为非对称异形结构，完全贴合内部传动组件的排布路径，没有多余的冗余结构，在保证整体刚性的前提下尽可能压缩了壳体的占用空间。壳体边缘均匀排布的多组安装沉孔，分别对应设备机架的固定点位、侧端盖板的连接点位，沉孔设计可以让连接螺栓完全埋入壳体表面，不会突出外部造成安装干涉，同时每个沉孔周边都做了局部加厚处理，避免螺栓锁紧时造成壳体边缘应力开裂。壳体内部设计的多组加强筋条，沿着传动受力的方向排布，既可以分隔不同的传动腔室，引导润滑脂在腔体内的流动路径，也能大幅提升壳体的抗扭刚性，即使在设备频繁启停、传动负载波动的工况下，也能保证各轴系的位置精度不发生偏移。从安装边界来看，壳体整体为扁平类板状结构，厚度方向尺寸紧凑，安装时贴合设备机架立面即可完成定位，各个轴孔的位置公差按照精密传动要求设计，能够保证装配后齿轮啮合侧隙处于合理区间，减少传动噪音与磨损，延长整套传动机构的使用寿命。壳体外侧的异形切边结构，是为了避让设备上相邻的其他功能部件，避免装配时出现空间干涉，让整套设备的结构布局更加紧凑合理。
