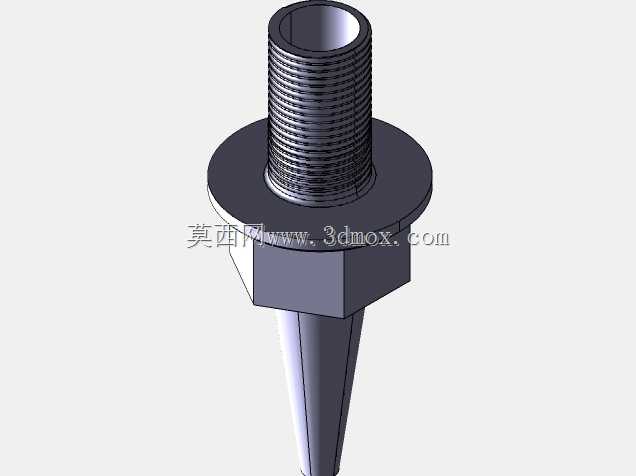

外螺纹六角法兰连接式锥形喷嘴结构

该喷嘴属于流体喷射类通用五金配件，广泛应用在工业喷淋清洗、农业植保喷药、涂装线雾化喷涂、工业除尘降尘、冷却系统定点喷淋、化工流体精准加注等多个作业场景中，可适配不同压力工况下的流体输出需求，既可以单独安装在管路末端作为定向喷射终端，也可以成组排布在喷淋管架上实现大面积均匀覆盖作业。从实际使用功能来看，这款喷嘴依靠锥形流道结构实现流体的收束加速，能够将管路输送来的压力流体以稳定的束状或指定角度的雾状形态喷出，根据配套管路的压力不同，可实现不同射程、不同覆盖范围的喷射效果，在清洗作业中可依靠高速射流剥离工件表面的污渍、残屑，在喷涂作业中可配合压力参数实现涂料的均匀雾化，在除尘场景中可喷出细密水雾吸附空气中的浮尘实现降尘效果，在冷却场景中可精准对准发热部位输出冷却介质实现定点降温。在产品设计思路上，这款喷嘴采用了三段式集成化结构设计，上部为标准外螺纹连接段，可直接与对应规格的内螺纹管路接口旋接，无需额外定制转接配件，降低现场安装的适配成本；螺纹段下方集成了一体式法兰盘结构，在螺纹旋紧到位后法兰盘面可与管路安装面紧密贴合，既可以限制螺纹旋入深度，保证安装位置的一致性，也可以配合密封垫片提升连接位置的密封性能，避免高压流体从连接缝隙处泄漏；法兰盘下方设置了标准外六角结构，可直接使用普通开口扳手、活动扳手进行夹持施力，无需定制专用工装即可完成安装与拆卸作业，大幅提升现场装拆维护的效率；六角结构下方为平滑过渡的锥形流道段，流道从六角位置开始逐步收窄至末端喷口，内壁做顺滑过渡处理，避免流道内出现直角拐点造成流体紊流，保证流体在流道内的压力损失降到最低，让喷出的流体形态保持稳定，不会出现散流、偏流的问题。在安装边界与尺寸适配方面，上部外螺纹段采用通用标准管螺纹规格，可适配绝大多数工业流体管路的常用接口尺寸，法兰盘的外径大于六角结构的对边宽度，安装时可在法兰与安装面之间加装橡胶、四氟等材质的密封垫片，适配不同流体介质的密封需求；六角结构的对边尺寸符合标准紧固件的扳手尺寸规范，现场作业无需准备特殊工具即可操作；下部锥形段的长度经过合理设计，既保证流道有足够的长度完成流体收束，也不会因为锥段过长导致安装后与周边其他部件发生干涉，末端喷口的孔径可根据实际喷射流量、射程需求做对应调整，整体结构紧凑，安装后占用空间小，可适配排布密度较高的多喷嘴组安装场景，同时整体结构无多余的拼接缝隙，结构强度高，可承受较高的管路工作压力，长期使用不易出现变形、开裂的问题，日常维护仅需定期清理喷口处的杂质堵塞即可，维护成本极低。
