双座三角支撑式机械连接固定支座结构

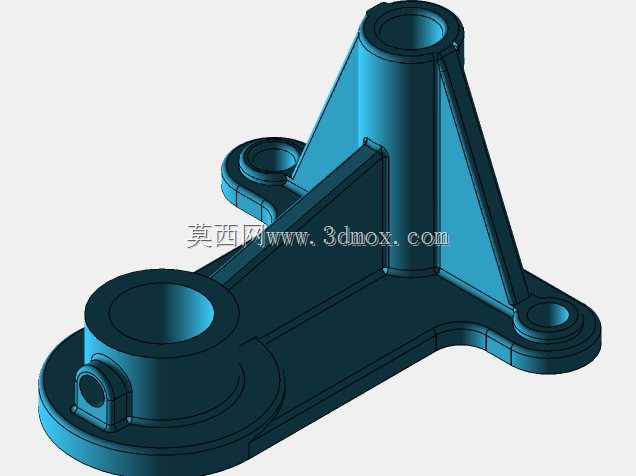

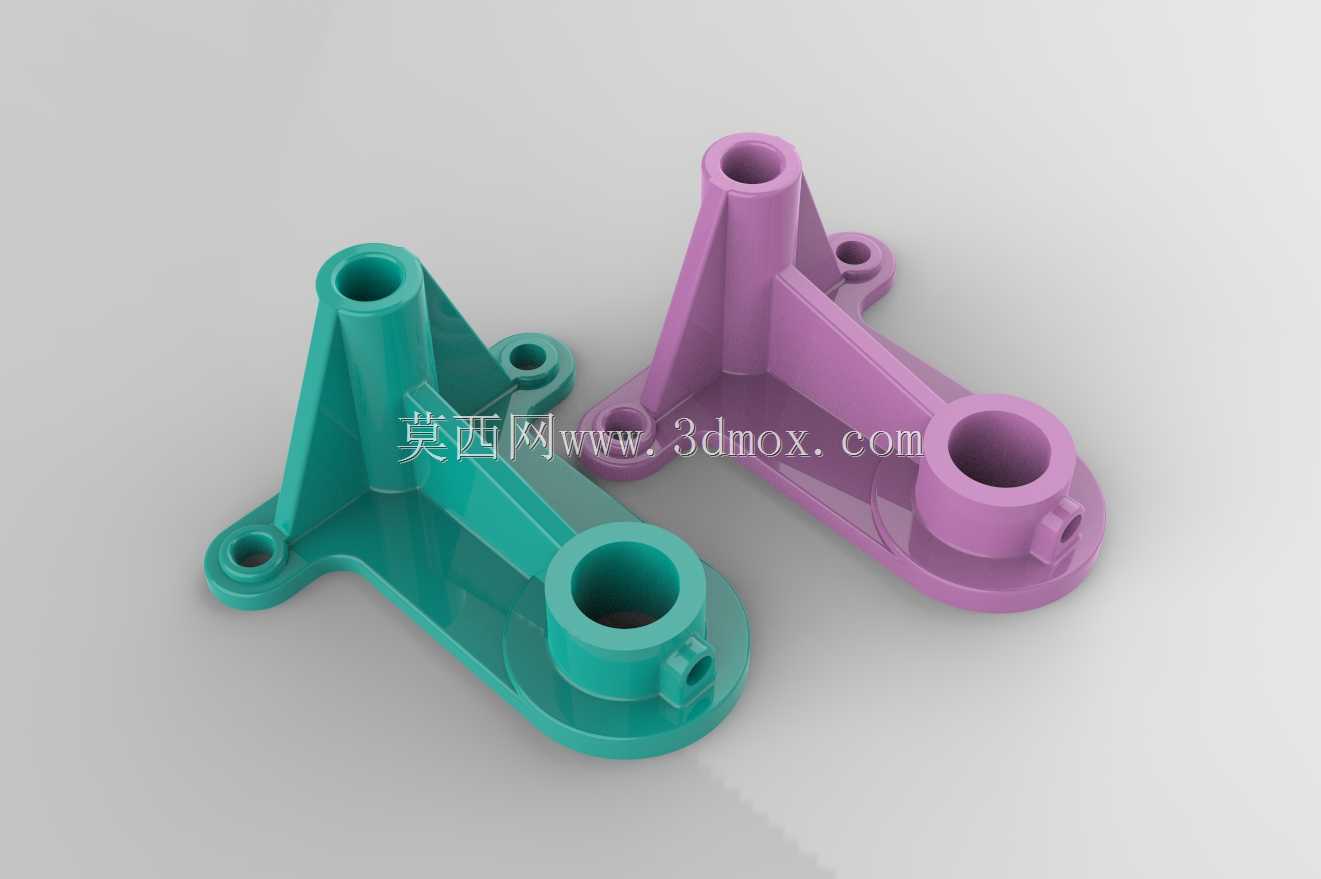

该款双座三角支撑式连接固定支座，是机械装配场景中常用的定位支撑类构件，主要应用在小型工装夹具搭建、教学实验台架组装、轻型自动化设备的工位辅助固定场景中，可作为轴类零件、小型气动元件、检测传感器的安装承载基座，为被连接件提供稳定的支撑定位与安装基准。从实际用途来看，这类支座能够在装配体系中承担载荷分散、位置校准、部件衔接的作用，通过底部的三个安装孔位可快速将支座固定在型材台面、设备基板上，上部的两个不同孔径的筒状安装位可分别适配不同直径的插接轴、导杆或者功能部件，实现两个相邻功能件的位置固定与相对角度保持，避免设备运行过程中部件出现偏移、晃动的问题。在功能特性上，该支座采用三角加强筋的结构设计，在两个筒状安装座与底部安装法兰之间设置了一体化的斜向加强肋，能够在不额外增加构件整体厚度与重量的前提下，大幅提升支座的抗弯折、抗形变能力，即使承受一定的径向载荷与侧向冲击力，也能保持安装位的位置精度，不会出现支撑变形导致的装配公差超标问题；底部法兰采用圆角过渡设计，既能够避免安装时锐边划伤操作人员，也能减少应力集中导致的支座断裂风险，上部筒座侧面预留的小凸台结构可作为紧定螺钉的安装位，方便插入筒内的轴类零件锁紧固定，无需额外加工锁紧结构。从设计思路来看，这款构件采用对称式的布局逻辑，两个筒状安装座的中心距经过精准核算，能够匹配常规小型机械装配的孔位间距要求，整体结构采用一体化成型的设计思路，减少了后续拼接装配的工序，同时将安装孔位设置在三角结构的三个端点位置，让固定点的受力分布更加均匀，不会出现单点受力过大导致的固定松动问题；在结构细节上，所有的棱边都做了圆角处理，既提升了构件的外观质感，也能有效降低加工过程中的应力集中问题，提升构件的整体使用寿命。在外形尺寸与安装边界方面，该支座整体轮廓为类三角形布局，底部三个安装孔的孔位间距适配常规的小型设备安装孔距标准，安装时仅需在基板上对应位置加工三个适配的螺纹孔或者过孔，即可完成支座的固定，不需要额外预留过大的操作空间；上部两个筒座的内孔直径采用差异化设计，可同时适配两种不同规格的插接件，安装后支座整体高度较低，重心贴近安装基面，能够获得更好的支撑稳定性，即使在有轻微振动的设备运行环境中，也能保持可靠的固定效果，不会出现支座移位、部件松脱的问题。
