双输入紧凑型齿轮传动变速装置结构

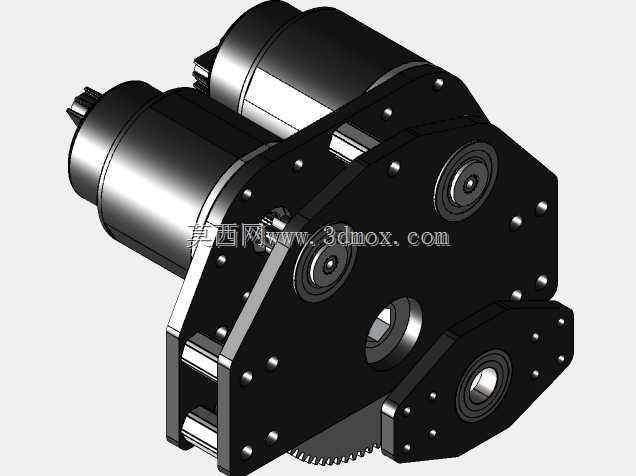

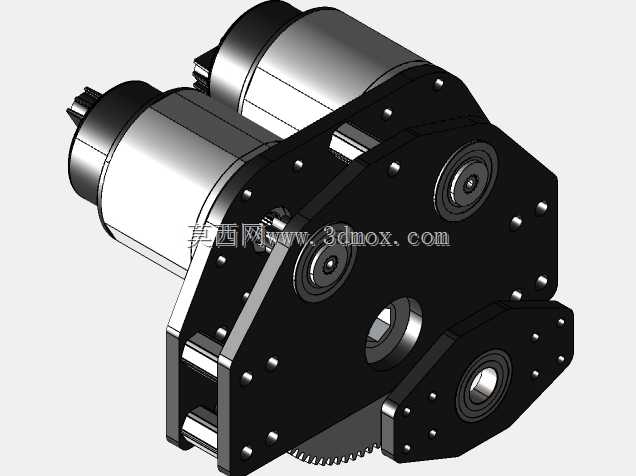

这款双输入结构的齿轮传动装置，主要面向紧凑型动力传输场景设计，可广泛应用于小型移动机器人、精密自动化输送单元、小型专用作业设备的动力分配与转速扭矩转换环节，能够在有限安装空间内实现两路动力输入的耦合传输，或是单路动力的分路输出，满足狭小空间内多执行端同步驱动的实际需求。从实际用途来看，该装置可将输入端的高转速低扭矩动力，通过内部多级齿轮啮合传动转换为低转速高扭矩的输出动力，同时可根据不同的传动路径设计，实现不同输出端的转速差匹配，适配需要差速传动的行走机构，或是需要固定传动比的同步驱动机构，有效减少外部传动组件的布设，降低整套动力系统的整体占用空间。在功能特性上，该装置采用一体化板式壳体结构，壳体通过精密螺栓组实现紧固连接，既保证了内部齿轮啮合腔的密封防护效果，也为内部传动轴、轴承组件提供了足够的安装支撑刚度，避免大扭矩传输过程中出现壳体形变导致的齿轮啮合偏差；双输入轴端采用同轴适配结构，可直接匹配标准规格的驱动电机输出轴，无需额外加装联轴器转接，进一步压缩轴向安装尺寸；输出端设置多组不同规格的轴伸接口，可适配不同安装形式的负载连接，满足不同场景的动力输出需求。设计过程中，工程师优先考虑了紧凑空间下的传动效率与结构强度平衡，内部齿轮采用渐开线圆柱齿轮配合局部锥齿轮的传动布局，在有限的腔体空间内实现多级传动比的叠加，同时将所有轴承安装位直接集成在壳体板件上，省去了额外的轴承座零件，减少了装配累积误差；齿轮啮合间隙通过壳体结合面的精密加工精度控制，无需额外设置复杂的间隙调整结构，降低了后期维护的难度。在外形尺寸与安装边界上，该装置整体采用不规则多边形板式轮廓，可充分适配安装空间内的异形空余区域，安装孔位沿壳体边缘均匀布设，可直接通过螺栓固定在设备的安装基板上，输入端突出的电机适配结构长度经过严格控制，不会超出设备的整体安装轮廓边界，输出轴的伸出长度与轴径经过匹配设计，既保证了扭矩传输的强度，也避免了与周边其他组件产生运动干涉，整套装置可直接嵌入到紧凑设计的小型设备内部，无需对设备整体结构做大幅调整即可完成动力单元的集成装配。
