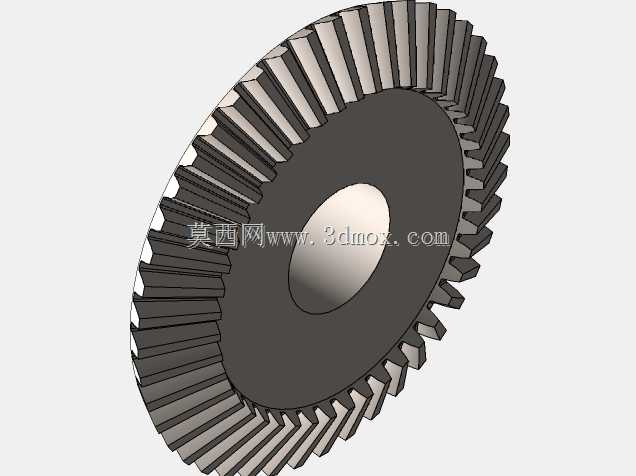

差速器用锥面太阳齿轮结构设计

该锥面太阳齿轮是车辆差速器传动系统中的核心动力分配构件，主要应用于乘用车辆、商用车辆的驱动桥差速机构中，同时也可适配小型工程机械、农用作业机械的轮边差速传动单元，承担差速工况下的动力分流与扭矩传递作用，是保障车辆转弯、非平整路面行驶时两侧车轮可按不同转速转动、避免轮胎滑动磨损的关键零件。在实际设备运行过程中，该齿轮与差速器壳体内的两个行星侧齿轮保持常啮合状态，动力从主减速器从动齿圈输入至差速器壳体后，会通过行星齿轮轴传递给两侧啮合的太阳齿轮，最终将动力分别输出至左右两侧连接的轮轴与车轮，当车辆直线行驶时，两侧太阳轮转速与差速器壳体转速保持一致，行星齿轮无自转仅随壳体公转，动力均匀分配给两侧车轮；当车辆转弯或行驶于附着力不同的路面时，两侧车轮存在转速差，此时行星齿轮在随壳体公转的同时产生自转，允许两侧太阳轮以不同转速转动，在保证动力持续输出的同时适配两侧车轮的不同行驶距离需求，避免传动系统出现应力锁止。该齿轮采用直齿锥齿的齿形设计，齿向沿齿轮端面径向呈放射状分布，齿形轮廓经过啮合接触应力校核，可保证与配对行星齿轮啮合时的重合度满足传动要求，降低啮合过程中的冲击与噪音，提升传动平稳性；齿轮中心设置同轴安装通孔，用于与轮轴端部通过花键或过盈配合实现周向固定，保证扭矩传递过程中无相对滑动；齿轮背部设置平整定位端面，可与轮轴轴肩贴合实现轴向定位，控制齿轮在差速器腔体内的轴向窜动量，保证啮合齿面的接触位置处于设计区间内。从安装边界来看，该齿轮的最大外径适配常规小型乘用车辆差速器的腔体安装尺寸，齿部厚度满足差速器内部齿轮啮合的轴向空间要求，中心安装孔的直径与对应轮轴的轴径匹配，安装后齿轮齿顶圆与差速器壳体内壁保留足够安全间隙，不会在运转过程中出现运动干涉，齿面经过硬化处理后可承受差速工况下的交变冲击载荷，长期运行下不易出现齿面点蚀、断齿等失效问题，保障差速传动系统的运行可靠性。
