高精度螺旋锥齿轮传动构件设计

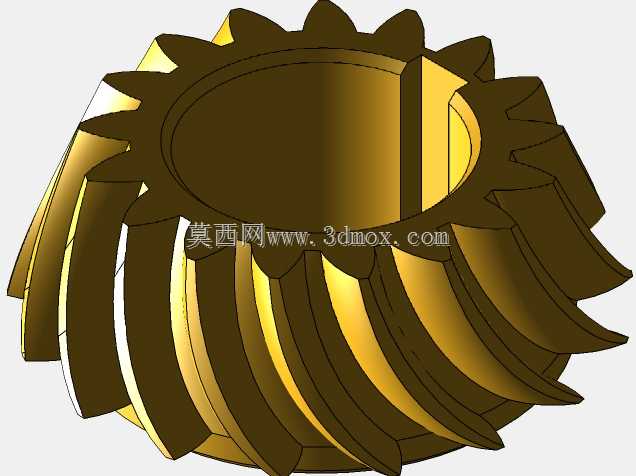

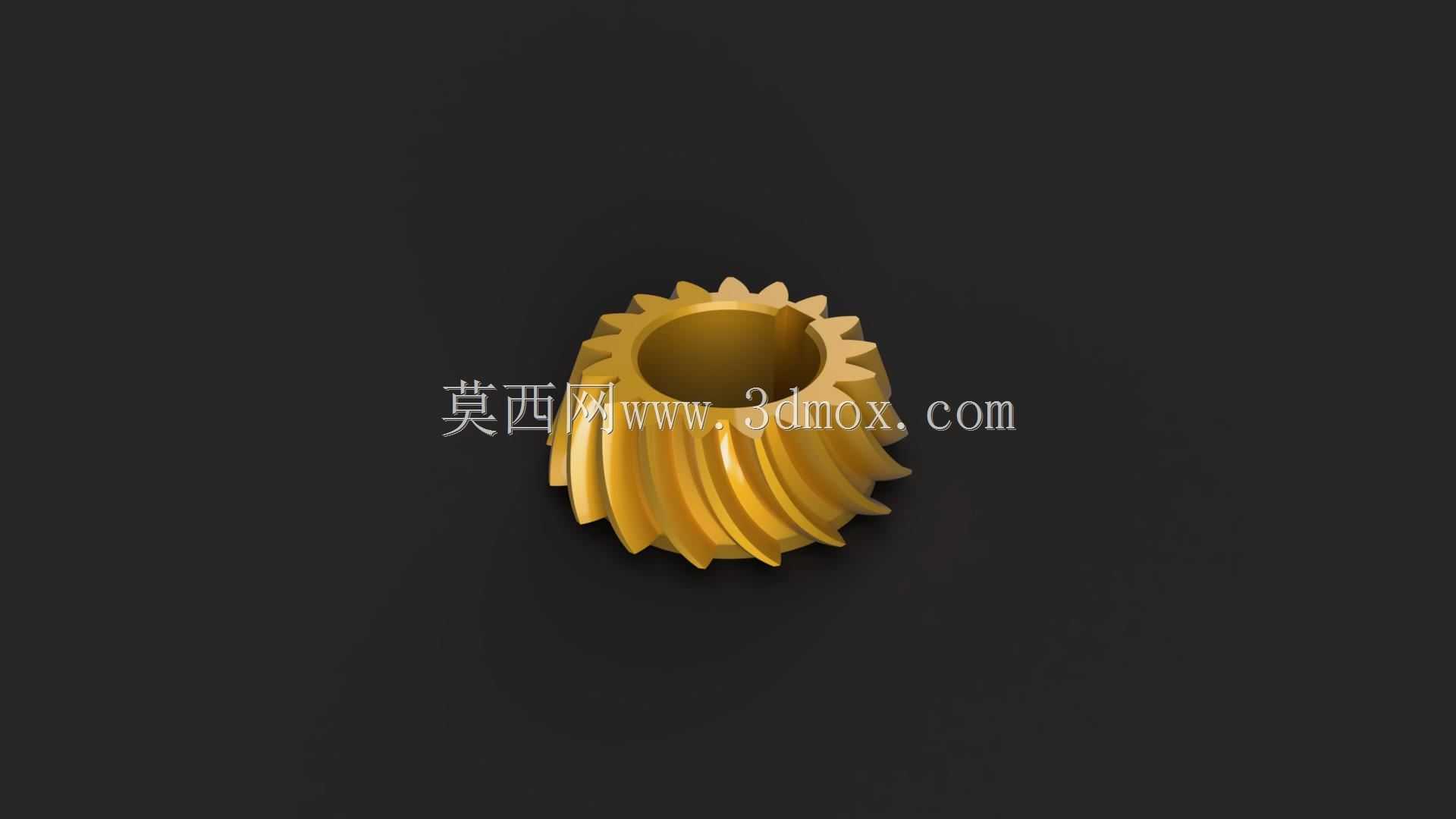

这款螺旋锥齿轮是机械传动系统中的核心换向传动构件，主要用于相交轴之间的运动与动力传递，常见于差速机构、机床主轴传动箱、工业减速器、航空传动附件、工程机械行走驱动单元等需要实现垂直轴换向传动的场景，能够在紧凑的安装空间内完成高载荷下的平稳动力传输，相比直齿锥齿轮具备更优的啮合平顺性与承载能力。在实际设备运行过程中，该齿轮可将输入轴的旋转动力通过齿面的螺旋啮合传递至呈90度交错布置的输出轴，适配高转速、变载荷的复杂工况，能有效降低传动过程中的冲击与噪音，提升整套传动机构的运行稳定性与使用寿命。从产品功能特性来看，该螺旋锥齿轮采用渐开线螺旋齿形设计，齿向带有固定螺旋角，啮合过程中轮齿是逐步进入与退出啮合状态，重合度远高于直齿锥齿轮，可有效分散单齿承受的载荷，减少传动过程中的振动与齿面磨损，既能够传递较大扭矩，也能适配较高转速的传动需求，中心带有的轴孔与键槽结构可实现与传动轴的周向固定，保证动力传输过程中无相对打滑。在设计思路层面，这款齿轮的建模过程严格遵循锥齿轮啮合原理，先确定分锥角、模数、齿数、螺旋角等核心啮合参数，再通过参数化建模完成齿面的精确扫掠成型，保证齿形的啮合精度，同时对齿顶、齿根位置做了合理的圆角过渡处理，避免应力集中导致的轮齿断裂失效，整体结构在满足传动强度要求的前提下尽可能控制构件重量，适配轻量化传动机构的设计需求。关于外形尺寸与安装边界，该齿轮整体为带中心通孔的锥台状结构，轮齿沿锥面均匀螺旋分布，最大外轮廓尺寸适配中小功率传动箱的内部安装空间，中心轴孔的直径与配合公差按照标准传动轴尺寸设计，安装时需保证配对齿轮的分锥顶点重合，啮合侧隙控制在合理区间，轴向定位尺寸预留有标准卡簧与轴肩的安装位置，可直接适配常规的锥齿轮安装布局，无需额外改动周边传动构件的安装结构，能够快速集成到现有传动系统中完成替换或新装调试，在保证传动精度的同时降低机构的装配难度。
