异形过渡放样切削加工工装构件

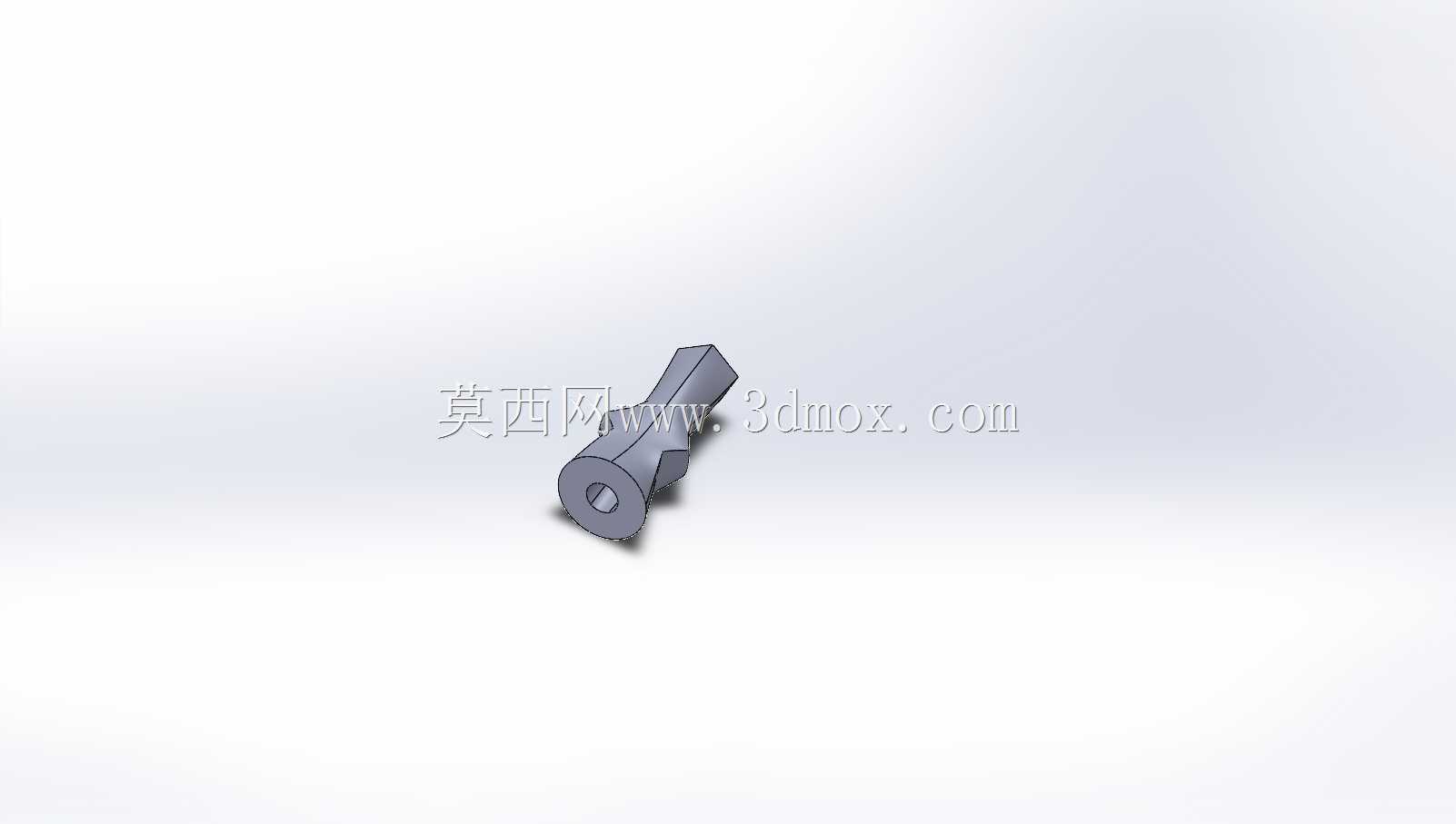

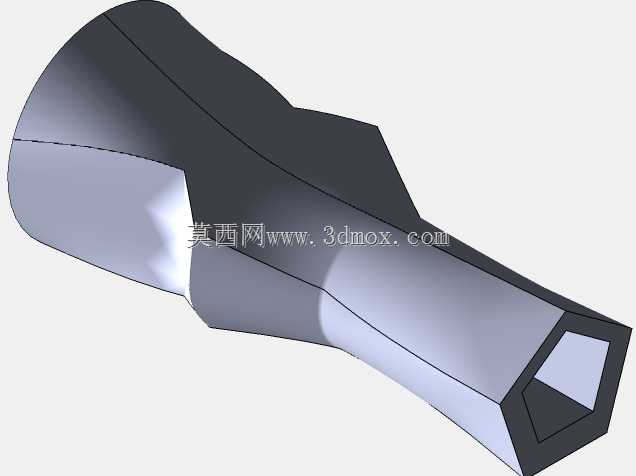

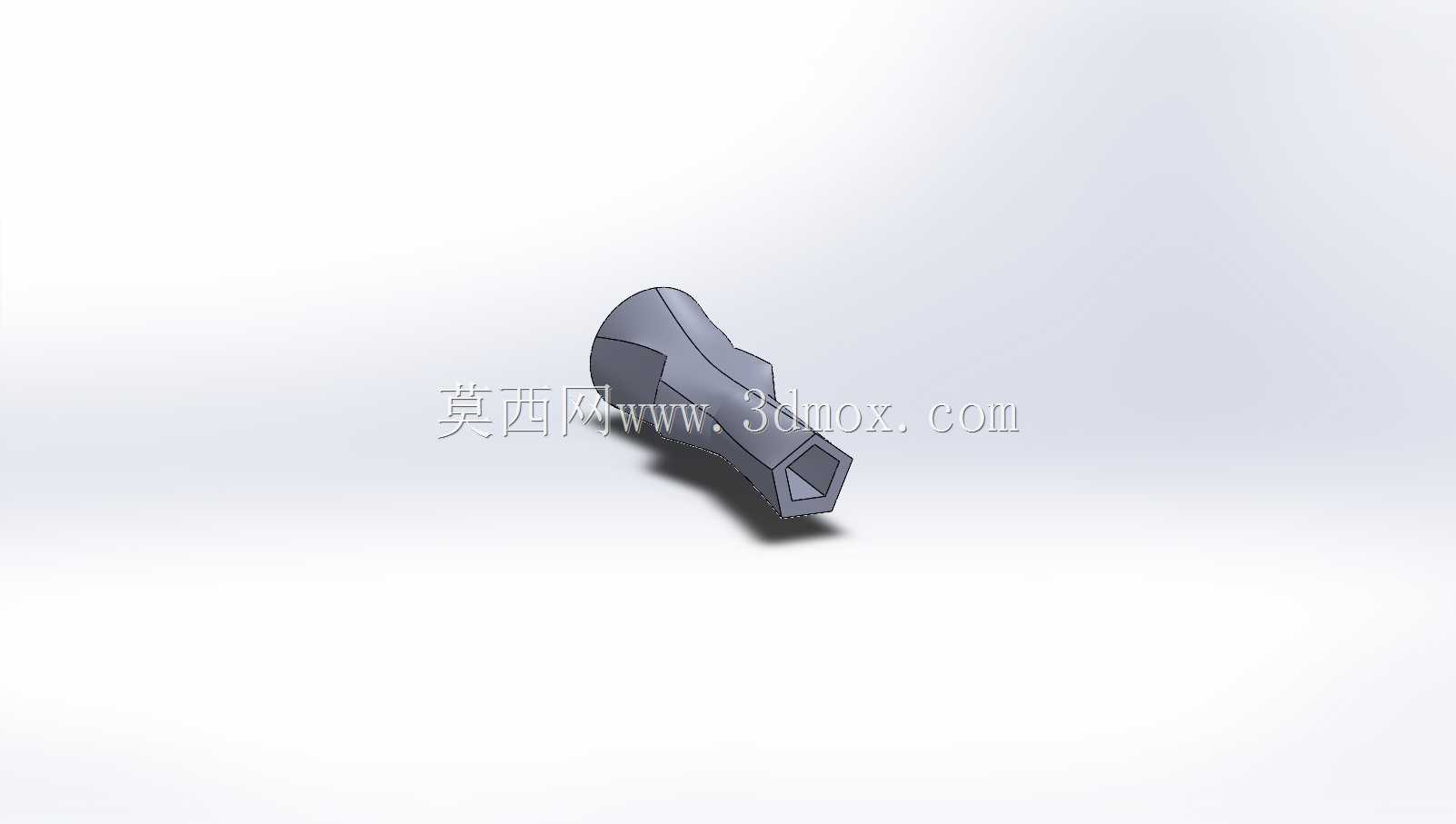

该构件主要应用于机械加工现场的放样校验与切削辅助作业场景，在小批量异形零件试制、修配加工环节中，可作为实体放样基准替代传统平面划线样板，解决多截面异形过渡件加工时基准偏移、轮廓度难把控的问题，适配普通铣床、磨床的手工修配作业流程，也可用于钳工工位的复杂曲面件比对研配。从实际用途来看，它既可以作为异形截面过渡类零件的实体靠模，在切削加工时引导刀具走刀路径，也能作为加工完成后的轮廓检具，快速比对工件的曲面过渡精度，减少三坐标测量的频次，提升现场修配的作业效率，尤其适合非标准化的设备维修、单件定制零件的加工场景，弥补了标准工装无法适配特殊异形轮廓的不足。在功能特性上，构件采用一端大截面弧形轮廓、一端小截面多边形轮廓的平滑过渡结构，大端弧形面贴合加工时的定位基准面，可快速完成装夹定位，小端多边形结构适配待加工工件的端部轮廓，能够实现无间隙贴合比对，整体曲面采用连续顺滑的放样成型工艺，无明显折角与突变，避免切削时出现应力集中导致的让刀问题，表面预留的比对基准边可直接贴合工件表面读取轮廓偏差，无需额外加装测量辅件。设计思路上，整体围绕放样特征的核心逻辑展开，先提取两端截面的实际轮廓参数，通过多引导线放样生成连续过渡曲面，再根据加工时的手持操作需求调整整体握持段的曲面弧度，让操作人员在手持比对或靠模作业时能够稳定握持，不会出现打滑偏移，同时针对切削作业的受力特点，在过渡段做了等壁厚加强处理，避免长期靠模受力出现形变，保证轮廓精度的持久性。外形尺寸与安装边界方面，整体长度适配普通钳工工位的操作空间，大端截面尺寸不超过常规平口钳的最大装夹范围，既可以手持操作，也能够直接装夹在机用平口钳上作为固定靠模使用，小端多边形轮廓的外接圆尺寸适配常见的异形轴类、异形套类零件的端部尺寸，安装时无需额外改造现有工装夹具，可直接适配现有加工设备的装夹体系，不会与机床的刀具行程、工作台边界产生干涉，能够直接投入现场加工环节使用。
