气门把手冲孔落料复合冲压工装

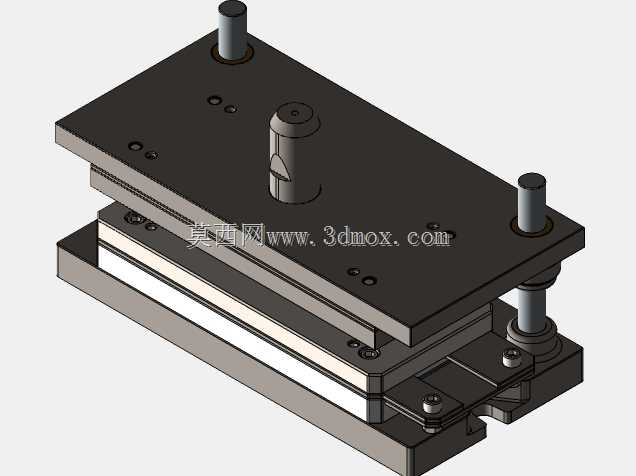

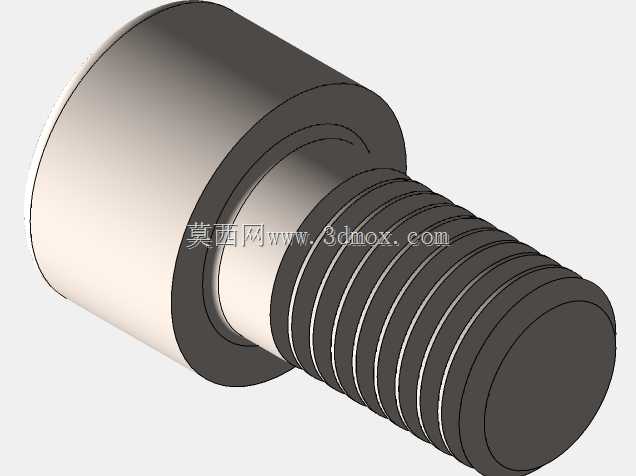

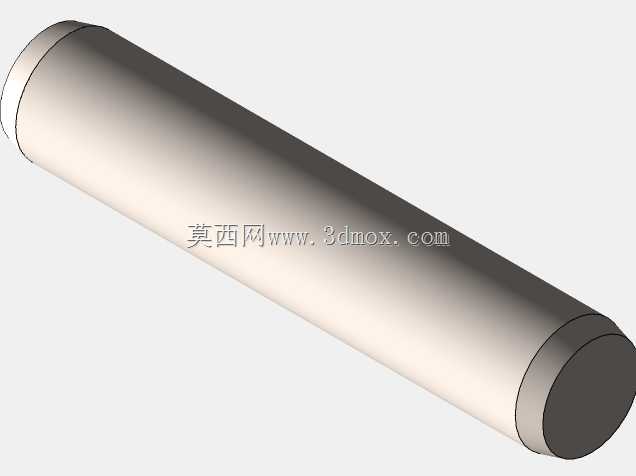

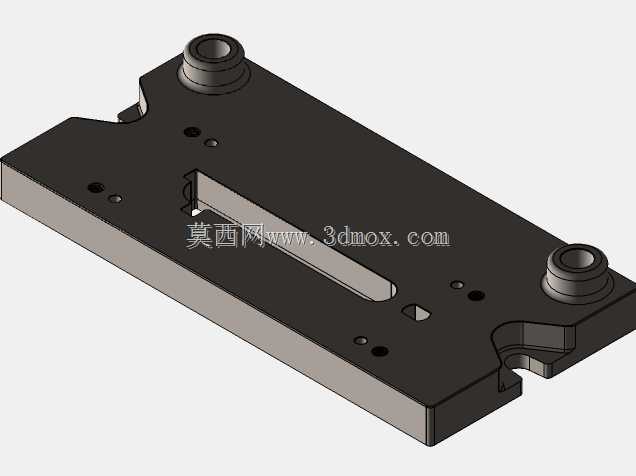

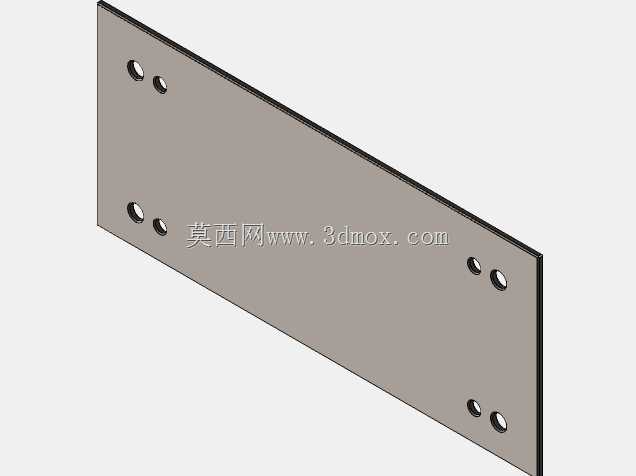

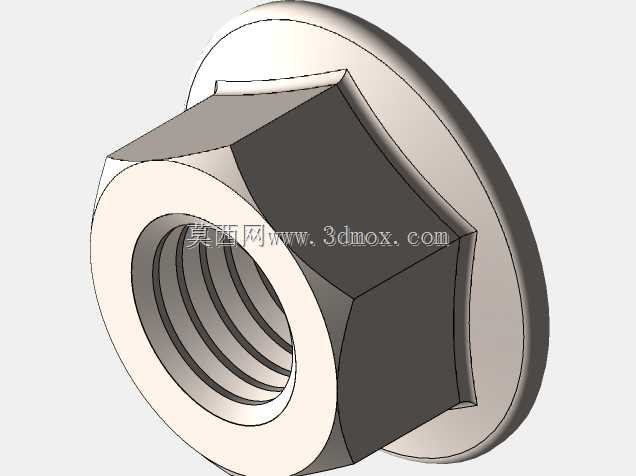

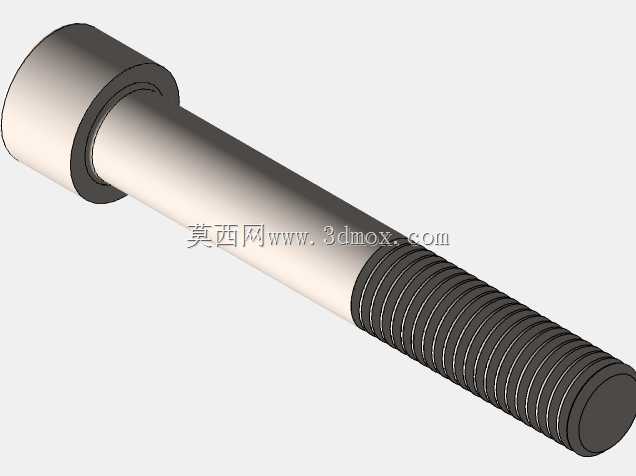

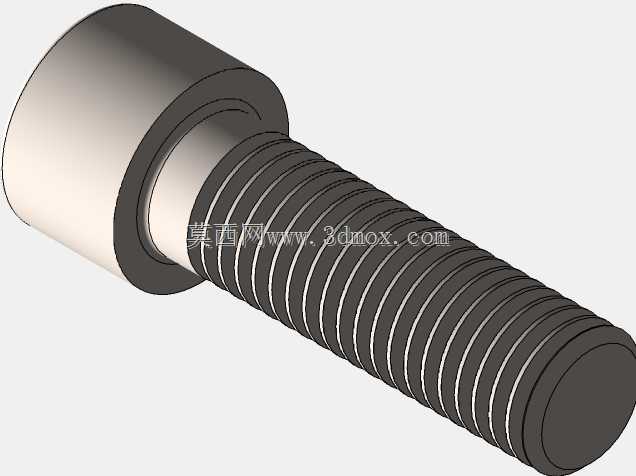

这套冲压工装主要应用于汽车零部件加工领域的气门把手零件成型工序，是针对薄金属板材类把手零件设计的复合冲压加工装置，可在单次冲床行程内同步完成零件的冲孔与外形落料作业，有效替代传统分序冲压的多工装流转加工模式，大幅降低零件加工过程中的定位误差累积，提升气门把手零件的成型精度与生产效率。工装整体采用三板式模架结构设计，上下模座选用高强度合金钢材加工，保证长期冲压作业下的结构刚性与抗变形能力，导柱导套组件沿模座对角位置对称布置，合模过程中可提供精准的导向定位，将上下模的对位误差控制在微米级范围内，避免冲头与凹模发生啃模损伤，延长工装整体使用寿命。工装的核心工作组件包含冲孔凸模、落料凹模、弹性卸料板与定位挡料结构，其中冲孔凸模针对气门把手的安装孔位尺寸做了专门的公差匹配，刃口部位做了强化处理以承受高频冲压的冲击载荷；落料凹模的刃口轮廓完全匹配气门把手的外形尺寸，刃口间隙根据加工板材的厚度与材质做了精准调校，保证落料后的零件断面光滑无毛刺，无需额外的去毛刺工序即可满足后续装配要求。弹性卸料板采用等高螺栓与上模座连接，内置的矩形弹簧可提供均匀的卸料力，冲压完成后可顺利将卡滞在凸模上的板材废料脱开，避免带料问题影响连续冲压作业。工装的安装边界适配常规开式可倾压力机的工作台尺寸，上下模座分别设置了标准的模柄与压板安装槽，可快速完成在不同吨位冲床上的装夹定位，无需额外制作过渡连接底座。设计过程中充分考虑了作业安全性与维护便捷性，所有外露的弹性组件均做了防护处理，冲头与凹模采用快换式结构设计，当刃口出现磨损时可快速拆卸更换，无需整体拆解模架，大幅缩短工装维护的停机时间。这套工装可适配厚度0.8-2mm的冷轧钢板、镀锌板等常用五金板材加工，成型后的气门把手零件尺寸一致性好，平面度公差满足行业装配要求，可直接进入后续的表面处理与总装工序，适合中小批量气门把手零件的规模化生产作业。
