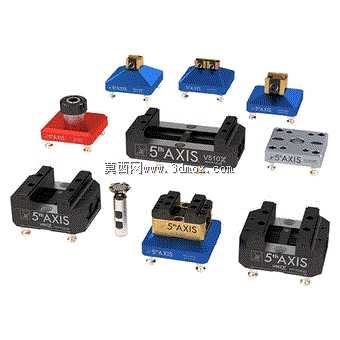

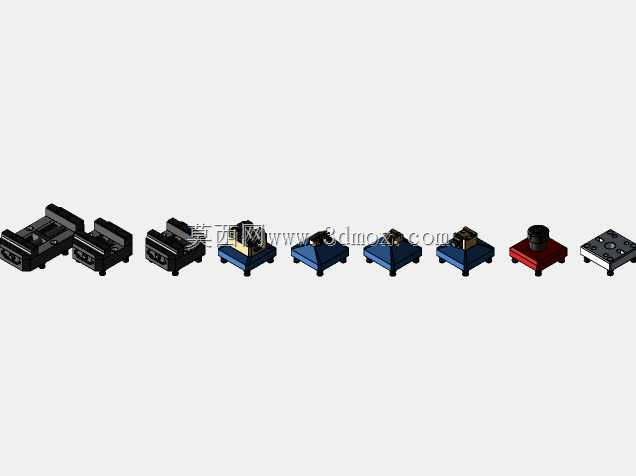

96mm多工位锁芯四轴五轴机床顶部工装

这套工装是面向四轴、五轴机床加工场景开发的顶部装夹组件，核心适配96mm规格的锁芯类工件批量加工需求，在精密五金加工、锁具制造领域的多工序联动加工场景中有着极高的实用价值。在实际生产场景中，这类工装主要安装在四轴、五轴机床的工作台顶部，替代传统的侧压、台钳装夹方案，解决多工位同步加工时的装夹干涉、重复定位精度不足的问题，尤其适合锁芯这类带有复杂型面、多面加工特征的小型精密零件，一次装夹即可完成铣削、钻孔、倒角、型面精加工等多道工序，大幅减少工件反复装夹的对位时间，降低多次装夹带来的形位公差累积。从功能特性来看，整套工装包含了不同适配规格的快换基座、自定心夹爪、定位锁止模块，不同的夹座可以对应不同外形的锁芯毛坯，基座采用统一的安装孔位标准，能够在不重新校准机床原点的前提下快速更换夹装模块，适配小批量多品种的锁芯加工订单需求；夹装模块采用侧向与顶部双向锁止的结构，在机床高速切削时能够提供足够的夹持力，避免工件在重切削工况下出现位移、振颤的问题，同时夹爪的接触位置做了避让设计，不会遮挡工件需要加工的侧面与顶面区域，保证五轴摆头加工时无行程干涉。在设计思路上，这套工装完全围绕多工位高效加工的核心需求展开，首先统一了所有模块的安装边界尺寸，单个基座的安装孔位适配常见的96mm间距工作台T型槽标准，不需要额外制作过渡连接板即可直接安装在多数四轴、五轴机床的工作台面上；夹具体的外形做了低轮廓设计，整体高度控制在合理范围内，尽可能降低工装自身对机床Z轴行程的占用，给刀具加工预留足够的运动空间。不同功能的夹座分别适配圆形毛坯、方形毛坯、异形毛坯的锁芯工件，定位基准面做了高精度研磨处理，重复定位精度可以控制在微米级，保证批量加工时工件的尺寸一致性。快换结构采用了钢珠锁止的设计，更换夹座时不需要拆装大量螺栓，只需要解锁锁止机构即可完成模块更换，大幅缩短产线换型的准备时间。工装的所有外露部件都做了防切削液、防碎屑的密封设计，切削碎屑不会进入锁止机构内部，日常维护只需要定期清理表面碎屑即可，长期使用也不会出现锁止卡顿、定位精度下降的问题，非常适合加工车间的长时间连续生产工况。
