涡轮增压器叶轮精密三维结构设计

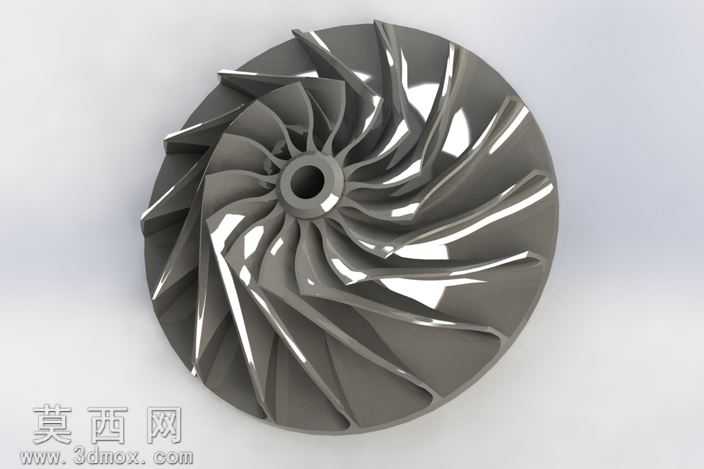

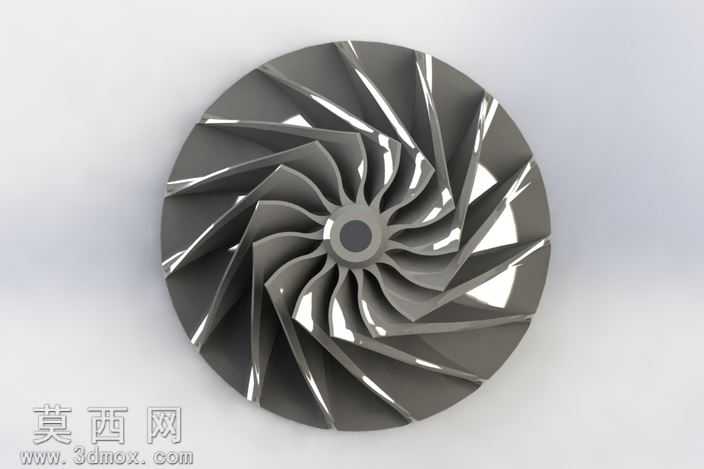

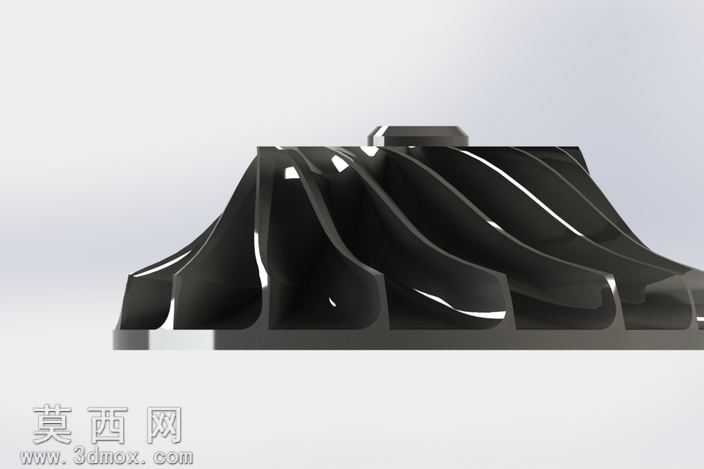

本作品为涡轮增压器叶轮的三维设计成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以叶轮中心安装孔为定位基准，确定轮毂的回转曲面轮廓，通过回转特征生成轮毂基体，保证中心安装位的同轴度与尺寸精度，适配增压器转轴的装配需求。叶片部分采用曲面建模方式构建，先绘制单支叶片的翼型截面轮廓线，结合流体动力学设计要求调整不同半径位置的截面弦长、安装角与曲率参数，通过放样、曲面缝合特征生成单支叶片的完整曲面，再通过圆周阵列特征完成全部叶片的均匀排布，建模过程中严格控制叶片与轮毂结合处的过渡圆角参数，避免应力集中问题，同时保证叶片前缘、后缘的流线型轮廓，减少流体流经时的阻力损失。渲染阶段为模型赋予金属材质效果，调整材质的反光度、粗糙度参数模拟锻造铝合金的金属质感，通过环境光与定向光源的组合打光，凸显叶片曲面的流畅弧度与结构细节，清晰展现叶片的扭曲形态与排布规律。结构设计上，叶轮整体采用后弯式叶片构型，叶片沿轮毂周向均匀分布，从轮毂中心向外缘平滑延伸，曲面曲率沿径向连续变化，既保证高速旋转时的结构强度，又能在工作过程中高效对气流做功，提升增压效率；中心安装孔设置有定位台阶结构，可实现与转轴的精准定位装配，轮毂部分做轻量化的壁厚设计，在满足结构强度要求的前提下降低叶轮整体转动惯量，提升增压器的动态响应速度。设计过程中充分考量叶轮的实际工况需求，对叶片的型线进行多轮优化调整，保证气流在叶片流道内的流动平顺性，减少气流分离与涡流损失，同时兼顾加工工艺可行性，叶片与轮毂的连接过渡区域设计为平滑圆角，适配五轴铣削的加工路径要求，避免出现加工死角，整体模型结构完整，特征参数清晰，可直接用于后续的流体仿真分析、结构强度校核以及加工制造环节的参考使用。
