电机直联离心式鼓风机三维结构设计

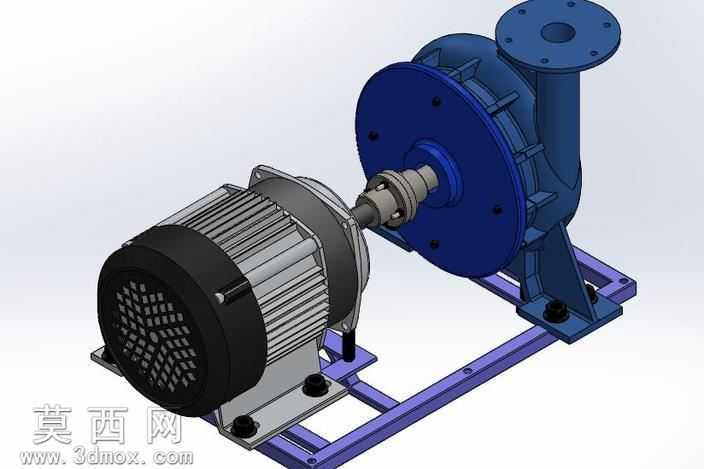

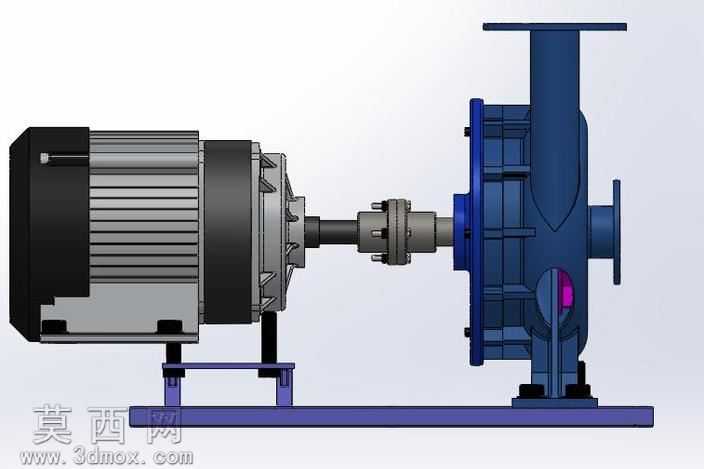

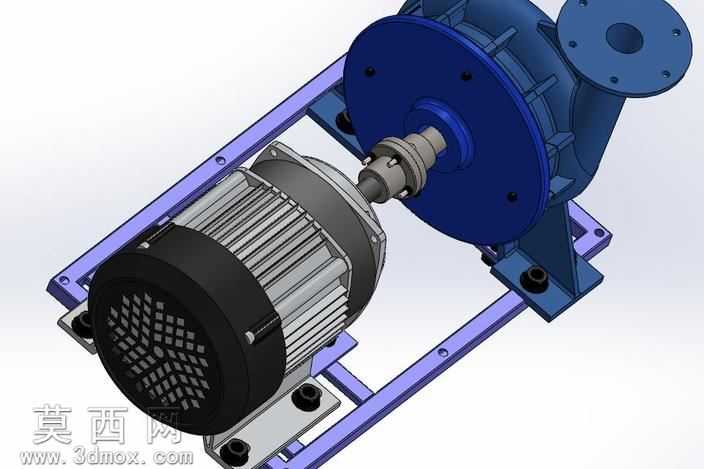

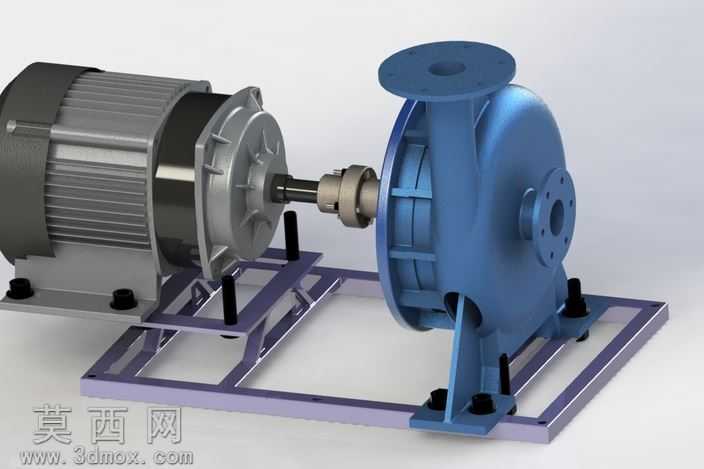

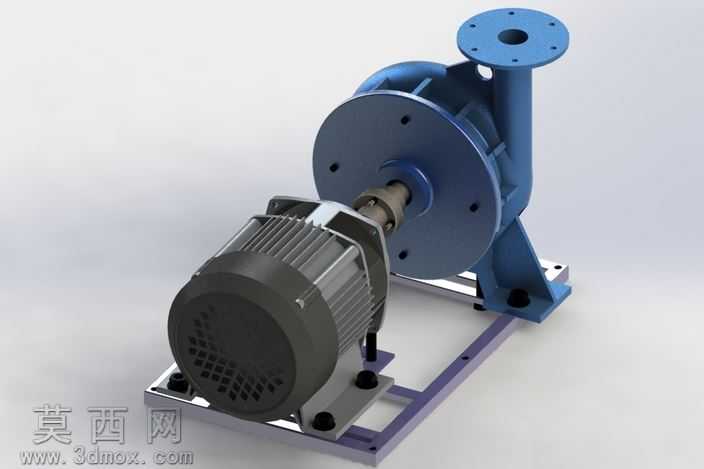

本作品为电机直联驱动的离心式鼓风机三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械设计通用规范，完整还原设备的装配逻辑与结构细节。建模阶段首先完成核心部件的参数化绘制：针对驱动端的异步电动机，先绘制电机定子外壳的散热筋阵列结构，通过线性阵列与圆周阵列结合的方式还原外壳上均匀分布的格栅状散热槽，同时完成后端盖通风孔、接线盒、安装底脚的细节建模，电机转轴采用同轴度约束与风机叶轮端实现精准对接，还原直联传动无额外传动部件的结构特点。针对风机蜗壳部分，采用放样与曲面缝合结合的建模方式，按照离心风机的气动型线绘制蜗壳的渐开线轮廓，完成蜗壳流道的曲面构建后加厚为实体结构，同时绘制蜗壳顶部的圆形法兰出风口，法兰上的安装孔采用圆周阵列方式均匀排布，保证与外接管路的安装适配性；蜗壳内部的叶轮部分，采用圆周阵列绘制前弯式叶片，叶片与前后轮盘采用贴合约束完成装配，还原叶轮旋转增压的结构逻辑。设备的支撑机架采用型钢焊接结构的建模思路，分别绘制电机安装滑轨、蜗壳支撑座、底部连接框架，通过螺栓连接的约束模拟真实装配关系，机架上的安装腰型孔、减震垫安装位均做细节还原，可直观展示设备的安装调节方式。材质渲染阶段针对不同部件匹配对应材质属性：电机外壳赋予铸铁哑光材质，散热筋部分做细微的粗糙质感处理还原铸件表面特征；风机蜗壳与机架赋予蓝色工业烤漆材质，调整漆面的反光度与粗糙度模拟真实工业涂装的质感；转轴、螺栓等标准件赋予金属抛光材质，法兰密封面做细微的车削纹理处理提升真实感；减震垫部分赋予黑色橡胶材质，调整材质的漫反射参数还原橡胶的哑光质感。整体装配过程严格按照实际设备的装配顺序添加配合约束，所有转动部件均保留合理的装配间隙，不存在干涉问题，可直接用于装配工艺演示、结构原理教学，也可作为同类风机产品改型设计的基础模型，帮助设计人员快速完成结构调整与性能验证。
