方法兰型直线运动轴承LMK20uu结构设计

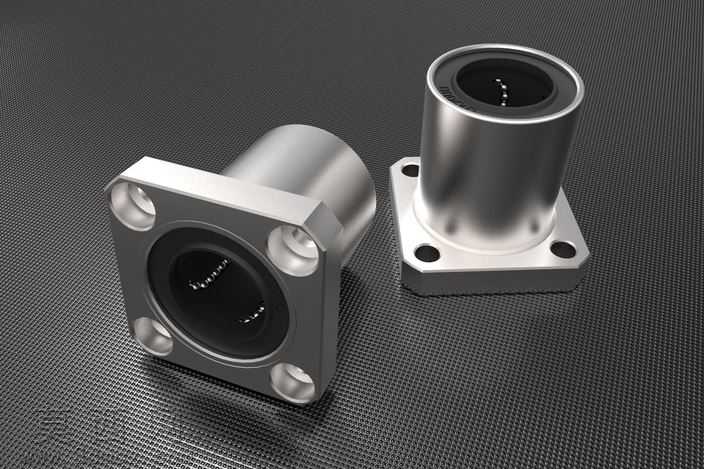

本作品为方法兰型直线运动轴承LMK20uu的三维参数化建模成果，建模过程严格遵循直线轴承的行业通用尺寸规范，针对20mm公称轴径的适配需求完成全结构还原。建模阶段首先以轴承的中心运动轴线为基准搭建全局坐标系，先绘制内部保持架的滚道循环路径，精准排布钢球的滚动轨道与回程通道，保证钢球在往复运动过程中循环顺畅无卡滞，还原直线轴承低摩擦线性运动的核心功能结构。外部套筒部分采用拉伸与切除特征完成主体筒身构建，端部的方法兰结构与筒身做一体化布尔合并，法兰端面上的四个安装沉孔严格按照安装孔位的中心距、孔径、沉孔深度参数绘制，保证模型可直接用于装配模拟，匹配对应规格的安装板孔位设计。材质与渲染阶段，针对轴承不同部件的实际材质做差异化材质赋予：外套筒与方法兰部分采用轴承钢材质，调整金属材质的粗糙度、反射率参数，还原淬硬轴承钢经精密磨削后的哑光金属质感，表面添加细微的磨削纹理提升真实感；内部钢球采用高抛光轴承钢材质，设置较高的反射与折射参数，还原钢球光亮顺滑的表面特性；内部保持架采用工程塑料材质，调整材质的漫反射参数，匹配尼龙保持架的哑光塑料质感。渲染阶段采用影棚级布光方案，主光源从侧上方45度投射，勾勒出法兰端面的安装孔轮廓与筒身的圆柱曲面光影过渡，辅光源补全暗部细节，清晰展现滚道内部的钢球排布结构，背景采用细纹理碳纤维材质衬托金属零件的精密质感。设计过程中重点考量了直线轴承的装配合理性，法兰端面与筒身的垂直度、安装孔的位置度均按照实际加工公差做建模约束，内部滚道与钢球的配合间隙符合直线轴承的标准配合要求，模型可直接用于线性运动机构的装配干涉检查、运动仿真演示，也可作为机械设计教学中直线轴承结构讲解的演示素材，帮助设计人员直观理解方法兰型直线轴承的安装方式、内部构造与运动原理，为自动化设备、精密机床的线性导向机构选型与装配设计提供精准的三维参考。
