标准1/2规格工业传动滚子链条

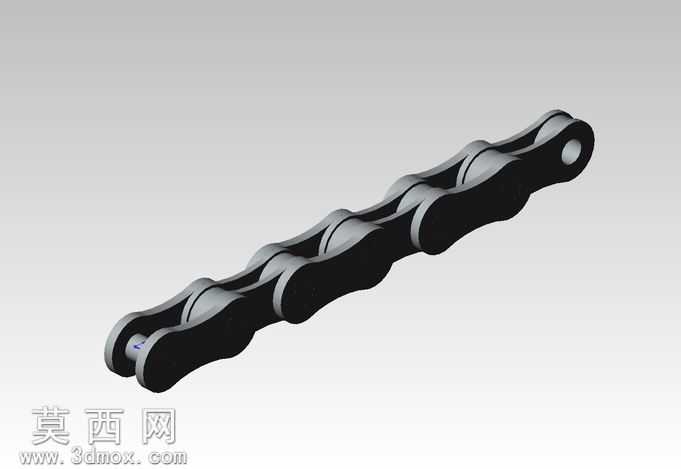

本模型为标准1/2规格工业传动滚子链条，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计手册中短节距精密滚子链的尺寸规范，对每一处结构细节都做了精准还原。建模阶段先通过草图绘制单节链节的内外链板轮廓，对链板的圆弧过渡、销轴安装孔位做尺寸约束，保证链板的受力结构符合工业使用标准；随后分别构建销轴、套筒、滚子三个核心传动部件，通过同轴心、重合等配合关系完成单节链节的装配，再通过线性阵列配合角度约束，将多节链节依次串联，还原链条可灵活弯折的活动特性，每一处铰接位置都预留了合理的装配间隙，模拟真实链条的转动自由度。材质设置上，针对不同部件匹配对应工业材质属性：内外链板采用调质合金钢材质，渲染时赋予哑光深灰金属质感，表面添加细微的锻造纹理还原真实金属加工质感；销轴与套筒采用高碳铬轴承钢材质，表面做高光金属处理，体现其高硬度耐磨的特性；滚子表面添加轻微的耐磨涂层质感，区分不同部件的材质差异。渲染阶段采用工作室柔和布光，主光源从侧上方打亮链条主体轮廓，辅光源补全暗部细节，添加柔和的环境反射效果，让金属部件的质感更具真实感，背景采用浅灰色渐变突出链条本身的结构形态。结构设计上，完整还原了滚子链的传动逻辑：滚子可绕套筒自由转动，套筒与内链板过盈配合，销轴与外链板过盈配合、与套筒间隙配合，保证链条在传动过程中可与链轮轮齿顺畅啮合，相邻链节可在铰接处灵活转动，适配不同绕转半径的传动场景。设计过程中充分考虑了链条的实际使用场景，所有尺寸参数均符合通用传动标准，可直接用于传动机构的装配模拟、运动仿真演示，也可作为机械设计教学的演示案例，帮助理解链传动的结构原理与装配关系。
