5毫米规格接线香蕉插座结构设计

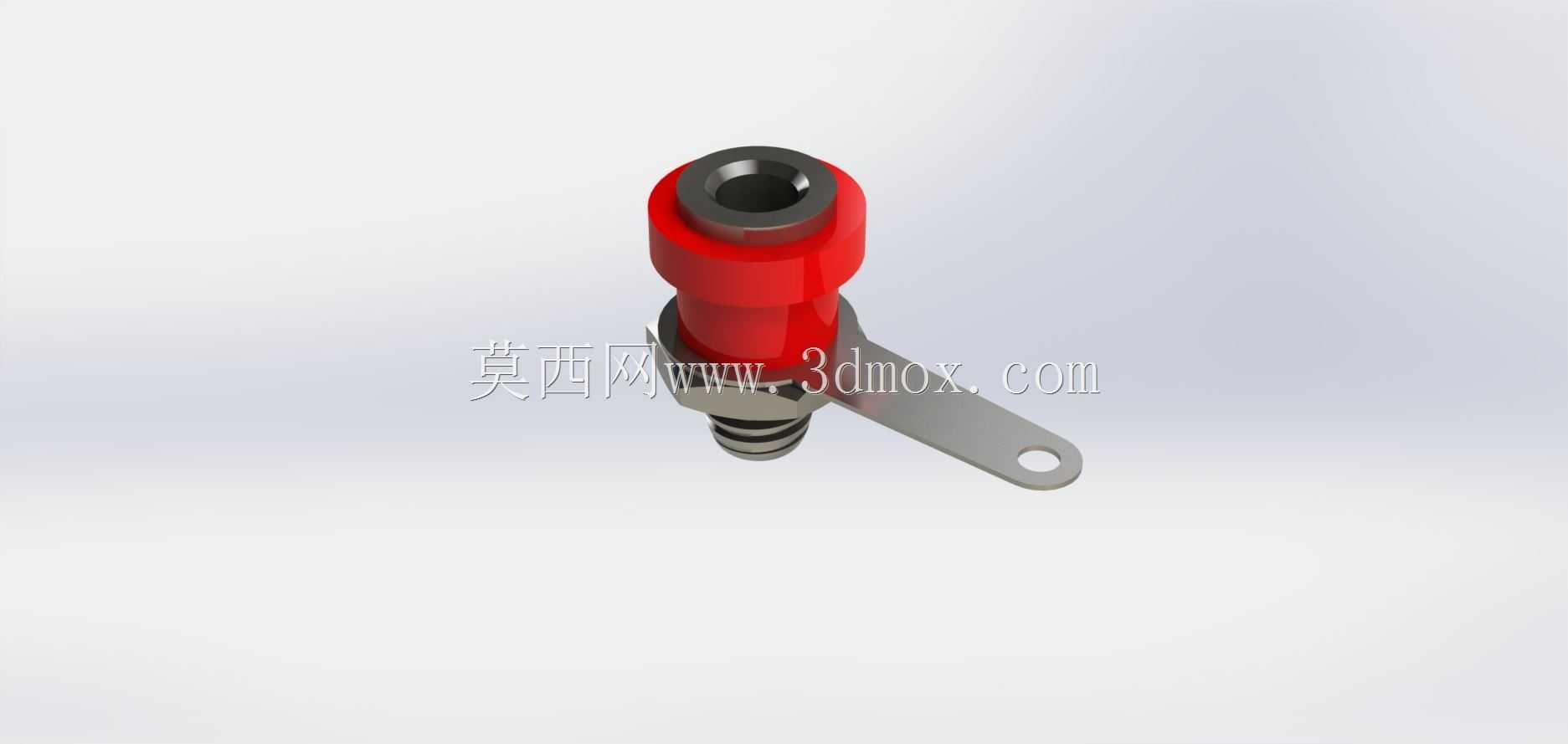

这款5毫米规格香蕉插座是电气测试、实验设备、电源接驳场景中常用的快接式接线连接件，主要承担低压大电流回路的快速插拔接驳功能，广泛应用于实验室测试台、教学实验仪器、工业电源配线、蓄电池检测设备、电子维修工装等场景，能够实现导线与设备端的快速连通与断开，无需额外拧接固定，大幅提升接线作业的效率。

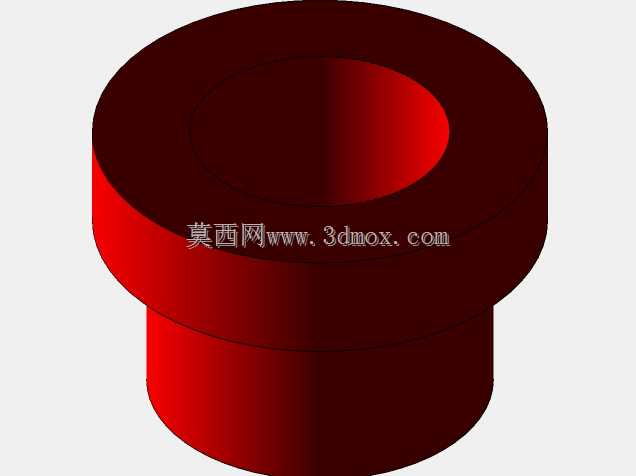

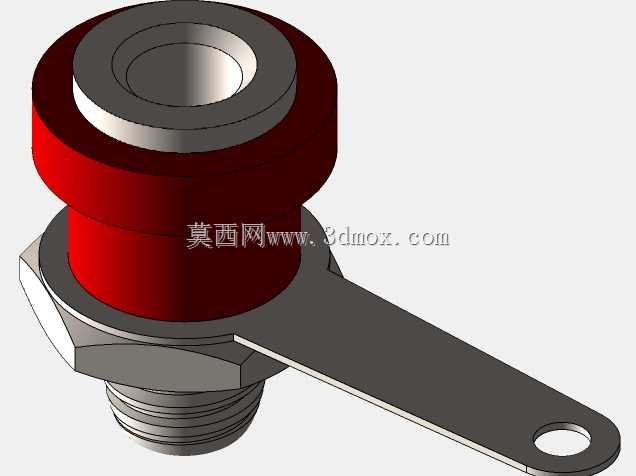

产品整体采用同轴式结构设计，上部为红色绝缘握持段，采用绝缘性能优异的工程塑料材质，表面做防滑纹理处理，既能够保证接线操作时的握持摩擦力，避免插拔过程中打滑，也能实现带电操作时的绝缘防护，防止操作人员误触带电部位引发触电风险。绝缘段内部嵌装导电铜芯，顶端为标准5毫米内径的香蕉插头适配孔，孔内设置弹性接触簧片，能够与适配规格的香蕉插头实现紧密贴合，保证接触电阻处于极低水平，避免大电流通过时出现接头发热、接触不良的问题。

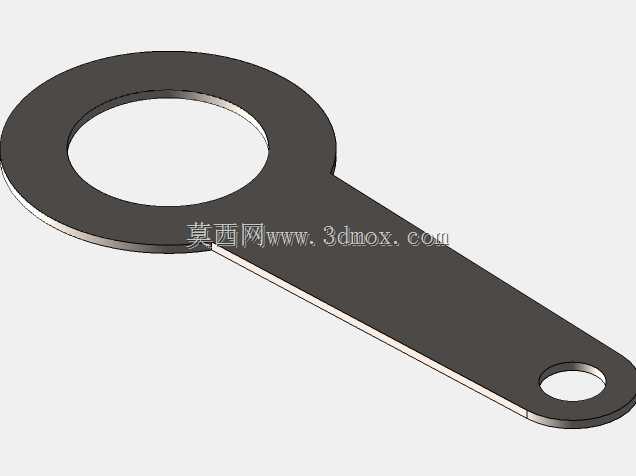

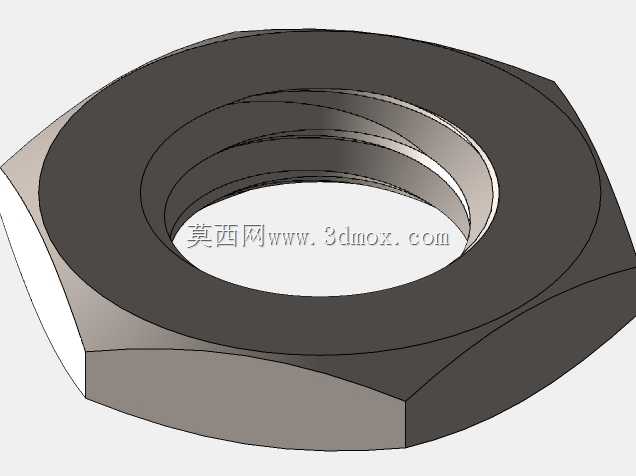

产品下部为螺纹安装结构，配套金属锁紧垫片与固定螺母，能够适配面板厚度在1至5毫米区间的设备面板安装，安装时仅需在面板开设对应直径的安装孔，将插座主体从面板正面穿入，背面套入垫片后拧紧固定螺母即可完成固定，安装边界清晰，不需要额外设计复杂的固定结构，适配绝大多数常规设备面板的安装需求。侧面延伸出的金属接片为导线压接部位，接片上开设标准圆形接线孔，既可以通过螺丝直接压接导线端头，也可以配套焊片实现焊接固定，能够适配不同接线工艺的需求，接片与内部导电铜芯为一体式冲压成型结构，导电连续性好，可承受持续20A以内的电流负载，满足常规低压电气回路的接驳要求。

在设计思路上，这款插座优先考虑了操作便捷性与使用可靠性的平衡，绝缘段的高度设计符合人体工程学操作习惯，插拔时手指能够稳定握持施力，不会因为绝缘段过短导致操作不便；外露金属部件均做了防锈镀层处理，能够适应常规实验室、工业车间的使用环境，避免长期使用出现氧化锈蚀导致接触性能下降；整体结构紧凑，安装后凸出面板的高度控制在合理区间，不会因为突出过多导致设备面板布线杂乱，也能避免外力磕碰导致插座松动损坏。
