电气柜用连杆式横柱锁具结构设计

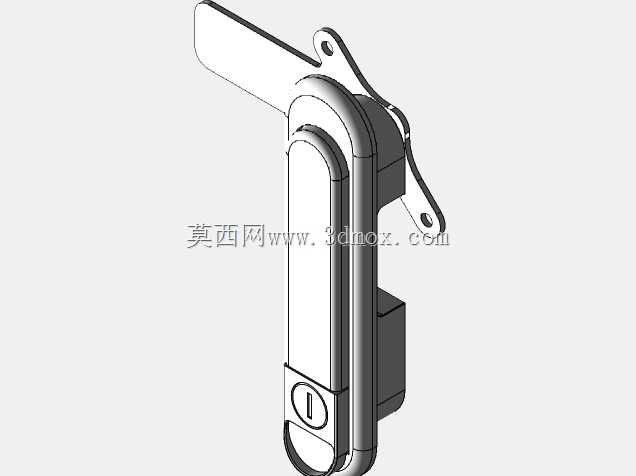

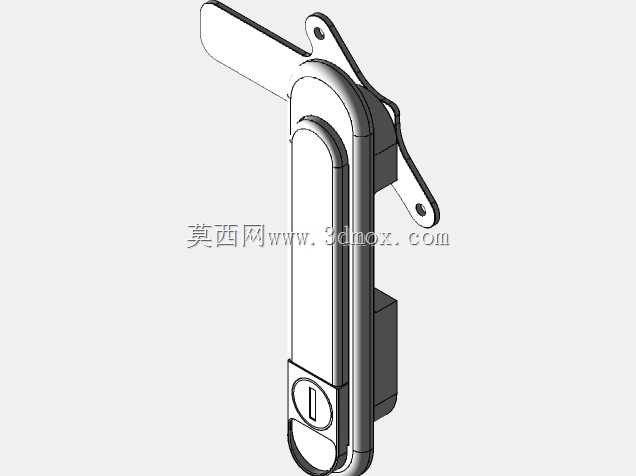

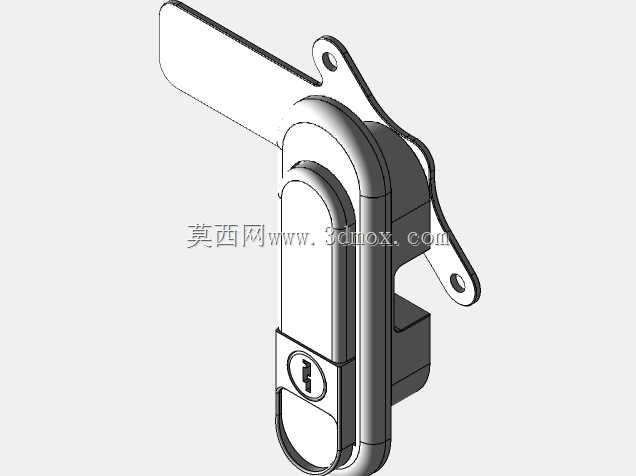

这款横柱锁主要面向工业电气柜体、户外通讯机柜、工业控制机箱等场景设计，是柜体防护结构中承担启闭、锁止、防护功能的核心五金部件，在各类工业现场承担着隔绝非授权操作、防护柜内元器件、维持柜体密封性能的关键作用，广泛适配各类立式安装的工业柜体，在电力、通讯、工控、自动化生产线配套柜体中都有极高的应用覆盖率。从实际使用功能来看，这款锁具采用手柄联动锁止结构，操作人员扳动外露手柄即可带动内部横柱销完成伸缩动作，实现柜门的快速解锁与锁闭，锁芯预留了通用钥匙操作位，可通过配套钥匙完成锁止状态的锁定，避免无关人员随意开启柜门触碰内部带电部件或精密控制元件，同时锁体的压紧结构在锁止状态下可以将柜门与柜体密封条紧密压合，有效提升柜体的防尘、防水溅性能，适配户外、车间多尘等复杂安装环境。在设计思路上，这款锁具充分考虑了工业柜体的安装使用习惯，整体采用一体化外露式手柄设计，手柄表面做了圆弧过渡处理，避免操作时剐蹭操作人员手部，锁体主体采用分层结构设计，将外露操作部分与内部传动部分做了分隔，既保证外部操作的顺畅性，也避免内部传动结构积灰卡滞；锁体背部的安装固定耳预留了标准安装孔位，可直接适配市面主流柜体的门板开孔尺寸，无需额外对柜体门板做二次改孔加工，降低现场安装的工作量。从安装边界与尺寸适配来看，这款锁具为薄型门板安装设计，适配1.2mm至3mm厚度的冷轧钢柜体门板，锁体内嵌部分深度控制在合理范围，不会过度侵占柜内的元器件安装空间，两侧联动横柱的伸出长度可根据柜体门板的侧边距做适配调整，能够适配不同宽度规格的单开门柜体，锁体外部轮廓做了窄边设计，在门板上占用的横向安装空间较小，可适配门板上预留了其他操作元件安装位的紧凑布局场景；同时锁体的外露部分做了平整化设计，没有突出的尖锐结构，避免在车间人员通行时造成磕碰，整体结构的传动部件做了耐磨设计，长期反复启闭也不会出现明显的松旷问题，能够满足工业柜体高频次检修启闭的使用需求，在锁止状态下手柄可自然贴合锁体表面，不会因设备运行振动出现手柄松脱弹出的问题，整体结构兼顾了操作便捷性、安装适配性与长期使用的可靠性。
