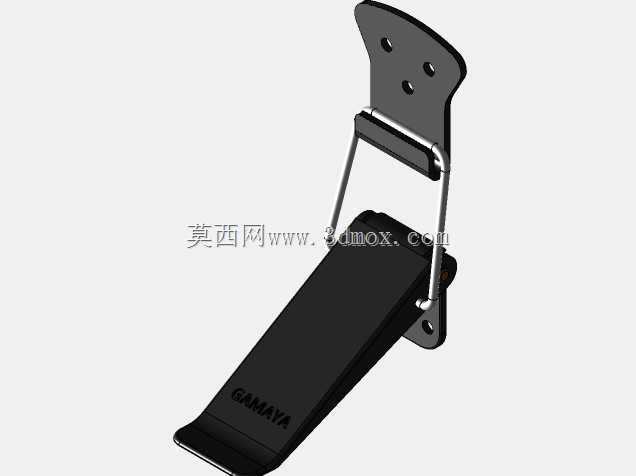

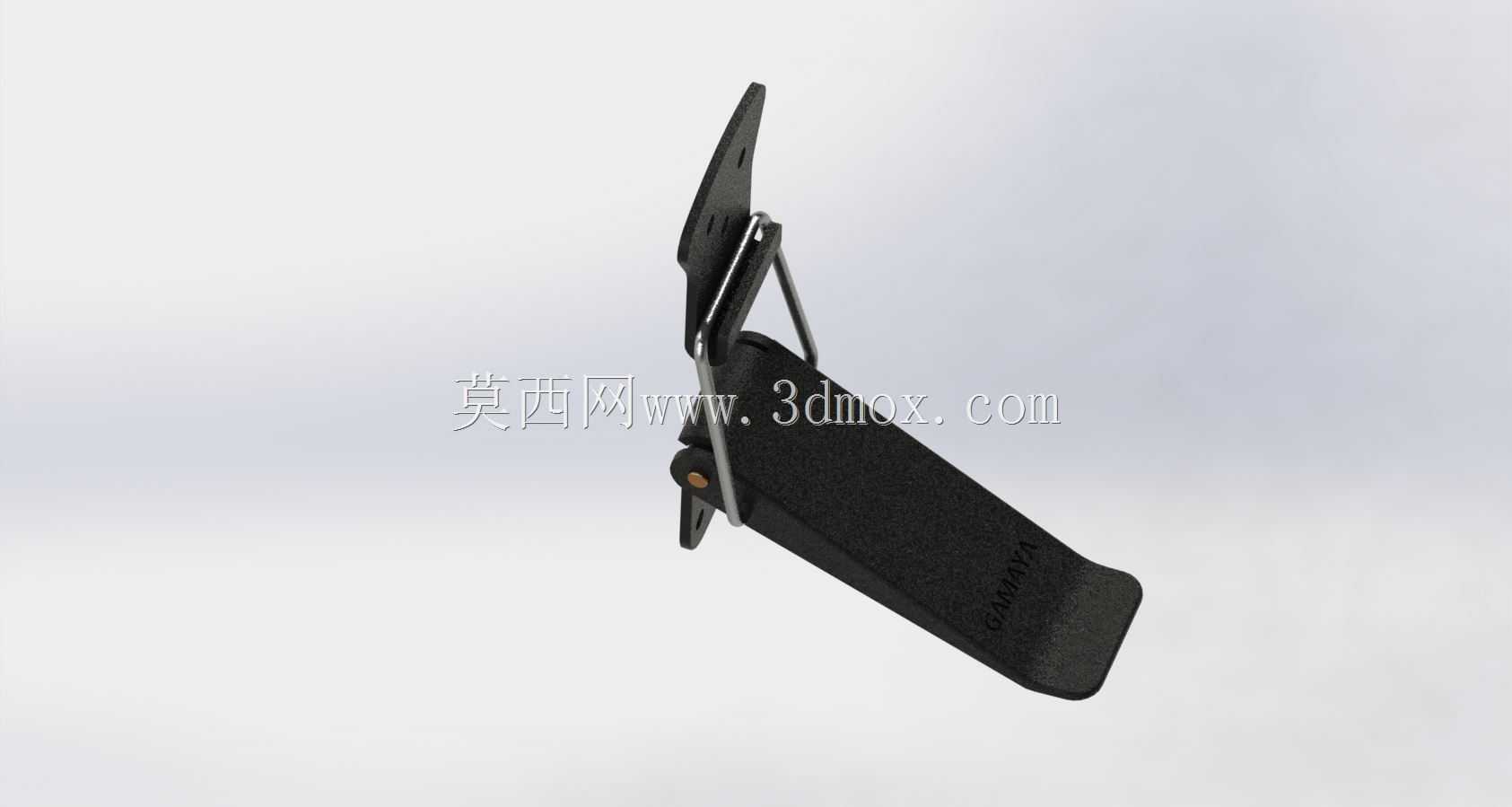

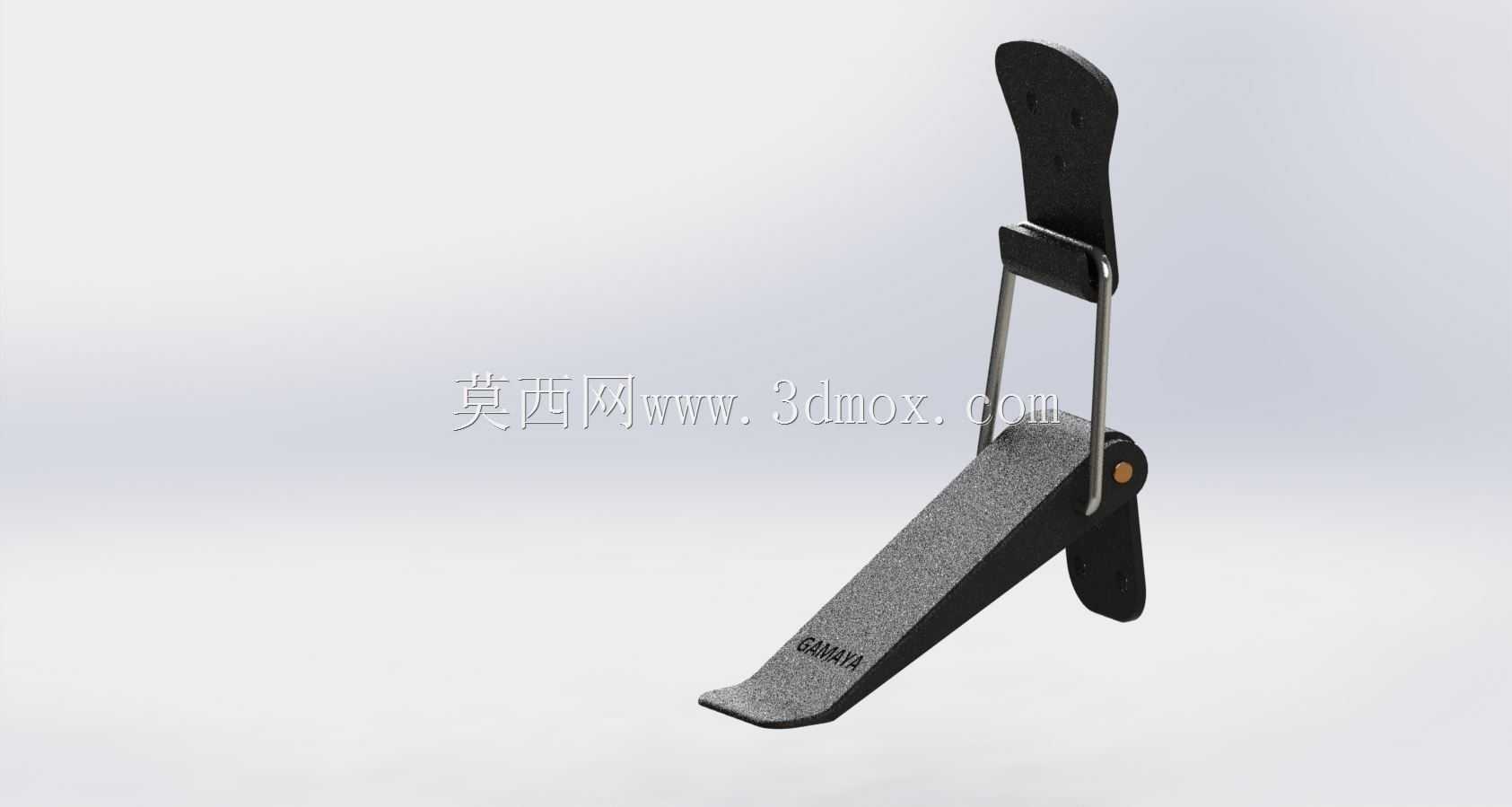

可调式弹簧压紧搭扣锁夹结构设计

这款搭扣式锁夹是工业领域应用十分广泛的快开式压紧连接件，常被用在需要频繁开启闭合的设备舱门、检修盖板、工装夹具定位、箱体密封连接等场景中，比如工业设备的防护机罩、物流周转箱的箱盖锁紧、小型试验设备的舱门固定、户外机柜的侧门压紧，都能见到这类结构的身影，它的核心作用是通过杠杆式的机械结构提供稳定的压紧力，在保证连接可靠性的同时，不需要额外工具就能快速完成开合操作，大幅提升设备检修、物料存取的操作效率。

从功能特性来看，这款锁夹采用了弹簧辅助的杠杆锁紧结构，锁合状态下内置的弹性元件可以持续提供张紧力，抵消设备运行过程中振动带来的连接松脱风险，相比传统的螺栓紧固方式，它的开合操作只需要扳动压杆就能完成，单次操作耗时不超过两秒，而且锁合到位后会形成稳定的机械自锁，不会因为外力触碰意外开启。锁夹的挂钩部分做了圆弧过渡处理，和配套的挂座配合时可以自动导正位置，即使安装存在小幅的位置偏差，也能顺利完成扣合，降低了安装对位的精度要求。

在设计思路上，这款锁夹优先考虑了操作的人机工程性，压杆的握持面做了加宽的磨砂纹理处理，操作人员扳动时手指的受力面积更大，长时间操作也不会产生明显的压痕，压杆的扳动角度设置在15度到20度的舒适操作区间，不需要过大的扳动力就能完成锁紧动作。结构上采用了分体式的铰接设计，所有转动配合的位置都预留了合理的配合间隙，不会因为加工误差出现卡滞问题，铰接点的销轴做了端部铆压处理，长期使用也不会出现销轴脱出、结构散架的问题。安装底座设计了两个沉头安装孔，可以通过螺栓直接固定在设备的安装面上，沉头结构可以让螺栓头部完全埋入底座内，不会突出表面刮擦操作人员或者线缆。

从安装边界来看，这款锁夹的整体结构紧凑，锁合状态下整体外轮廓没有突出的尖锐棱角，安装时只需要在固定面预留对应两个安装孔的位置，保证锁夹底座和对面挂座的安装面平行度在合理范围内即可，挂钩的可调行程可以覆盖一定的安装距离误差，即使两个安装面的间距存在小幅的加工偏差，也能通过挂钩的位置调整保证足够的压紧力，不需要额外加工调整垫片来补偿安装误差。锁夹的整体厚度较薄，安装后不会过多占用设备的外部空间，适合用在安装空间受限的小型设备、紧凑型工装上面。
