线夹固定用C型卡扣式鞍座结构设计

这款C型卡扣式鞍座是线束排布、线缆固定场景中常用的夹持类五金配件，主要应用于电气柜内部走线、设备线束整理、工业生产线线缆固定、通信机柜布线等场景，能够快速卡装在预设的安装轨或板件边缘，对指定直径范围内的线缆、细气管或小型管线进行承托与限位，避免管线在设备运行过程中出现移位、晃动、磨损外皮的问题，同时可以规整管线排布走向，提升设备内部布线的整洁度，降低后期管线检修维护的梳理难度。

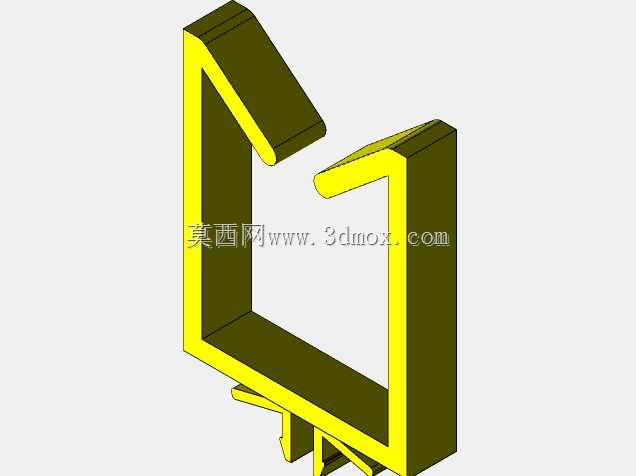

从功能特性来看，这款鞍座采用单侧开口的C型夹持结构，上部带有两个向内延伸的弹性卡舌，下部带有定位卡脚，安装时无需额外紧固件，只需对准安装位施加按压力即可完成卡装固定，卡舌的倾斜导向面能够降低安装时的推入阻力，卡合到位后卡舌末端的直角卡位结构可以牢牢勾住安装基体的边缘，防止鞍座受管线拉扯力出现松脱；下部的定位卡脚能够嵌入安装基体的预留定位槽内，限制鞍座沿安装轨长度方向的窜动，保证固定位置的精准性。鞍座的承托面做了圆弧过渡处理，不会对夹持的管线外皮造成切割式损伤，适配带绝缘外皮的电线、带保护层的气动软管等柔性管线的固定需求。

在设计思路上，这款鞍座采用一体化成型结构，整体无拼接部件，既可以采用硬质工程塑料注塑成型，也可以采用薄钢板冲压折弯成型，结构本身没有复杂的曲面或特殊加工特征，量产加工难度低，成本可控。设计时重点考量了夹持力与安装便捷性的平衡，通过调整C型开口的开合角度、卡舌的厚度与延伸长度，既保证安装时不需要过大的按压力就能完成卡装，又能保证卡合后具备足够的抱紧力，在设备常规振动工况下不会出现松脱。同时整体结构做了等强度优化，在受力集中的折弯位置做了加厚与圆角过渡处理，避免长期受力出现应力断裂的问题。

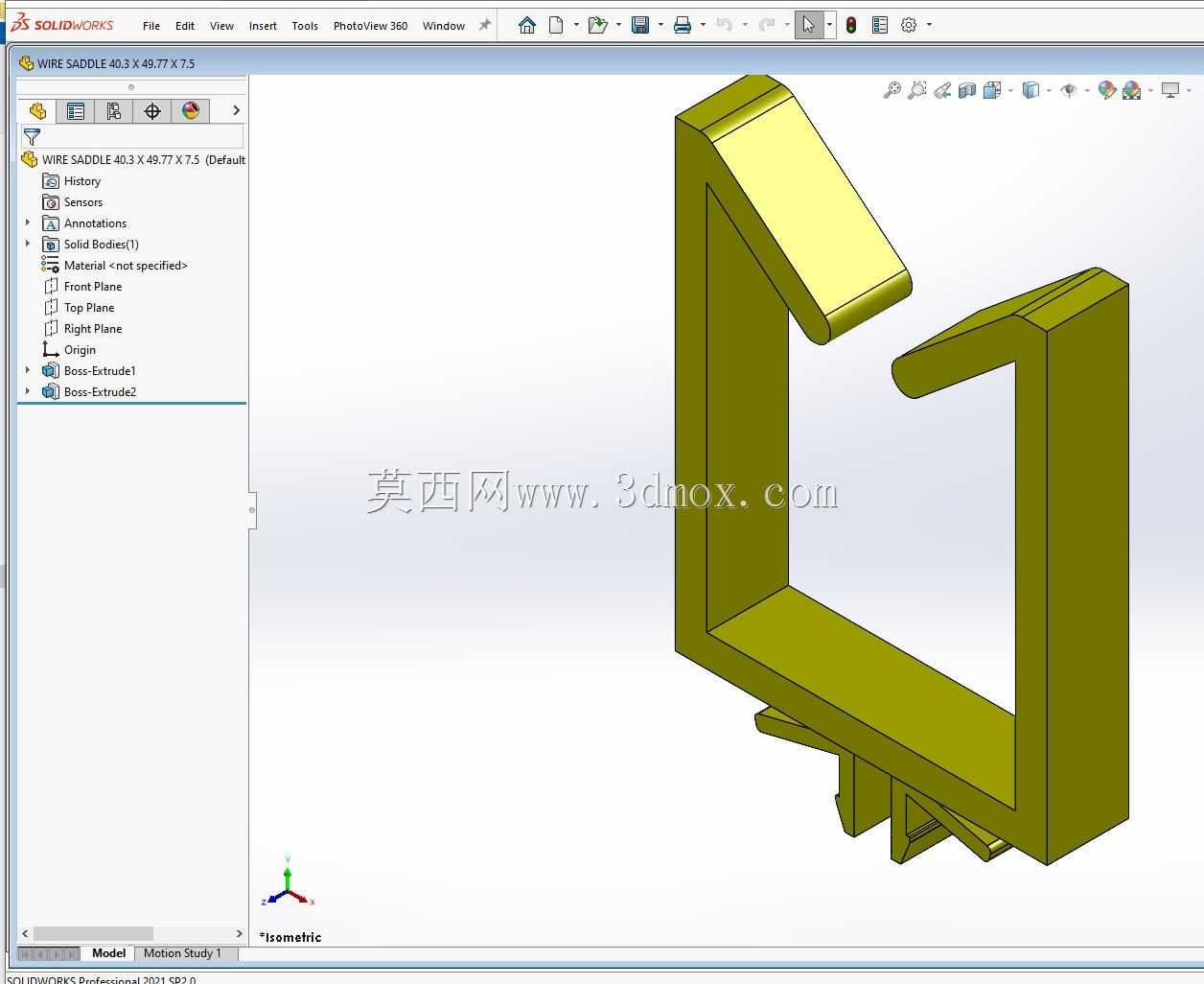

从外形尺寸与安装边界来看，这款鞍座整体长宽高尺寸为40.3×49.77×7.5，整体厚度较薄，不会占用过多的安装空间，适合在空间紧凑的机柜内部、设备夹层等位置使用；C型开口的内部净空尺寸适配厚度为2mm以内的安装板或标准DIN安装轨的卡装边，上部两个卡舌的间距适配直径6mm以内的单根线缆或多根细线缆的束合固定，安装时不需要在基体上打孔，不会破坏安装基体的结构强度，也不会影响安装位置周边的其他部件排布，适配性较强。
