隔膜配套密封套圈结构设计

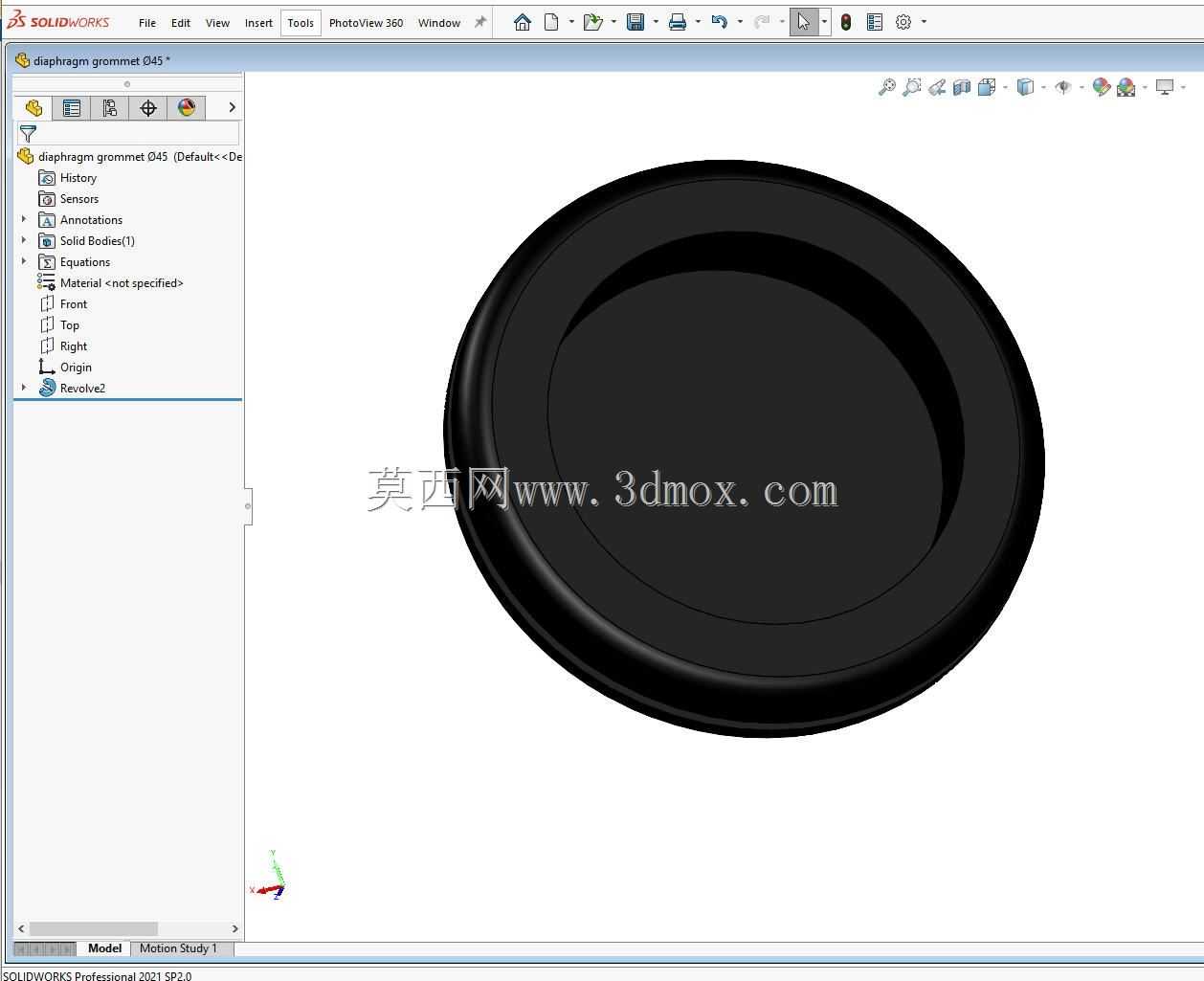

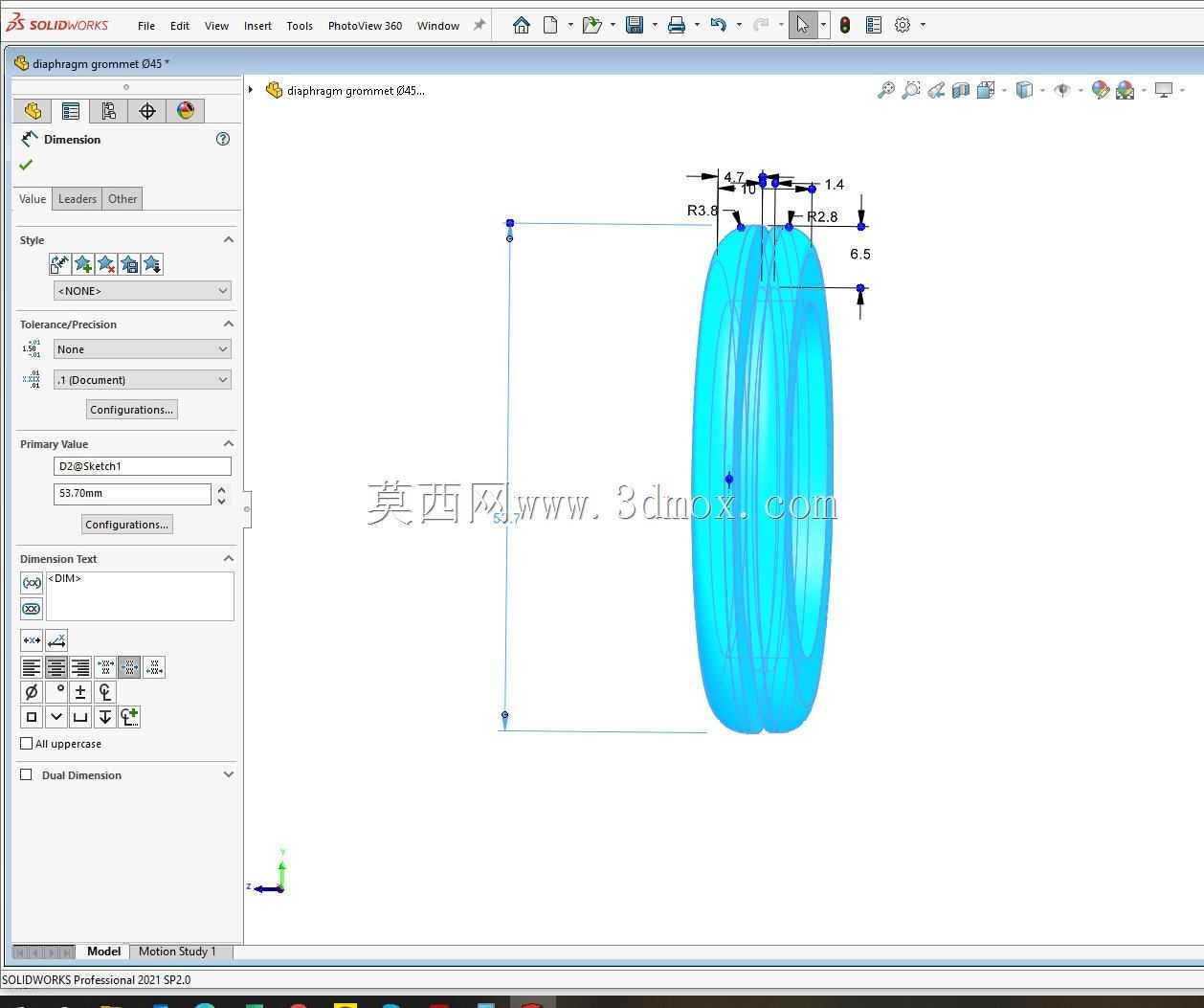

这款环形套圈是隔膜类设备的核心配套密封部件，主要应用在隔膜泵、隔膜阀、气动隔膜执行机构以及带隔膜密封结构的流体输送、压力调控设备中，承担隔膜边缘压紧密封、行程限位、隔振缓冲的核心作用，是保障隔膜类设备无泄漏运行、延长隔膜使用寿命的关键配套零件。在实际工况中，这类套圈会直接接触隔膜片的外缘位置，一方面需要将隔膜的边缘牢牢压合在设备腔体的密封端面上，阻断流体介质从隔膜装配缝隙泄漏的路径，另一方面要为隔膜往复形变时提供边缘支撑，避免隔膜在反复伸缩过程中出现边缘应力集中、撕扯开裂的问题，同时还能缓冲设备运行时的压力脉动，降低隔膜振动带来的疲劳损耗。从设计思路来看，这款套圈采用了等截面环形回转体结构，整体为对称式设计，没有异形凸起或者非对称结构，既方便采用模压工艺批量加工，也能保证装配时周向压力均匀分布，不会出现局部压紧力不足导致的密封失效问题。套圈的截面设置了多层阶梯式环形凸台结构，内侧的环形凹槽刚好可以嵌入隔膜片的外缘加厚边，形成嵌入式的密封配合，相比平面压合结构，这种嵌合结构能在同等压紧力下获得更大的密封接触面积，同时能限制隔膜在高压差下出现的边缘窜动，即使在介质压力出现瞬时波动的工况下，也能保持密封界面的稳定贴合。套圈的外侧设置了平滑的圆弧过渡面，没有尖锐的棱角，既可以避免装配时刮伤隔膜表面，也能降低套圈自身的应力集中，提升长期承压下的结构稳定性。在尺寸与安装边界方面，这款套圈的公称适配规格为45规格的隔膜组件，整体外径与设备腔体的密封槽内径采用间隙配合设计，装配时可以顺利嵌入密封槽内不会出现卡滞，内径尺寸与隔膜的有效工作直径匹配，不会遮挡隔膜的有效形变区域，保障隔膜的行程空间符合设计要求。套圈的轴向厚度经过精准核算，压紧后既能保证隔膜边缘的压缩量处于密封所需的合理区间，又不会因为过度压缩导致隔膜出现永久变形，安装时只需要将套圈对齐密封槽放置，再配合端盖均匀锁紧即可完成装配，不需要额外的粘接或者焊接工序，后期更换维护也十分便捷。针对不同的输送介质特性，这类套圈可以适配不同的材质选型，输送普通水基介质时可以采用丁腈橡胶材质，输送腐蚀性化工介质时可以更换为氟橡胶或者三元乙丙材质，结构本身不需要做调整就能适配多种工况需求，在水处理、化工流体输送、食品医药灌装、气动控制回路等多个领域的隔膜类设备中都有广泛的应用场景。
