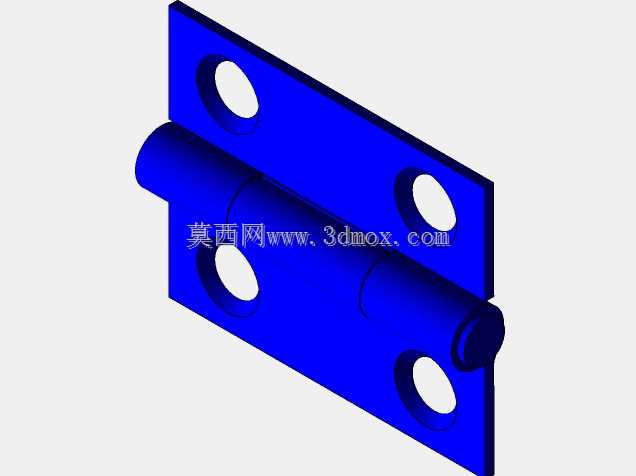

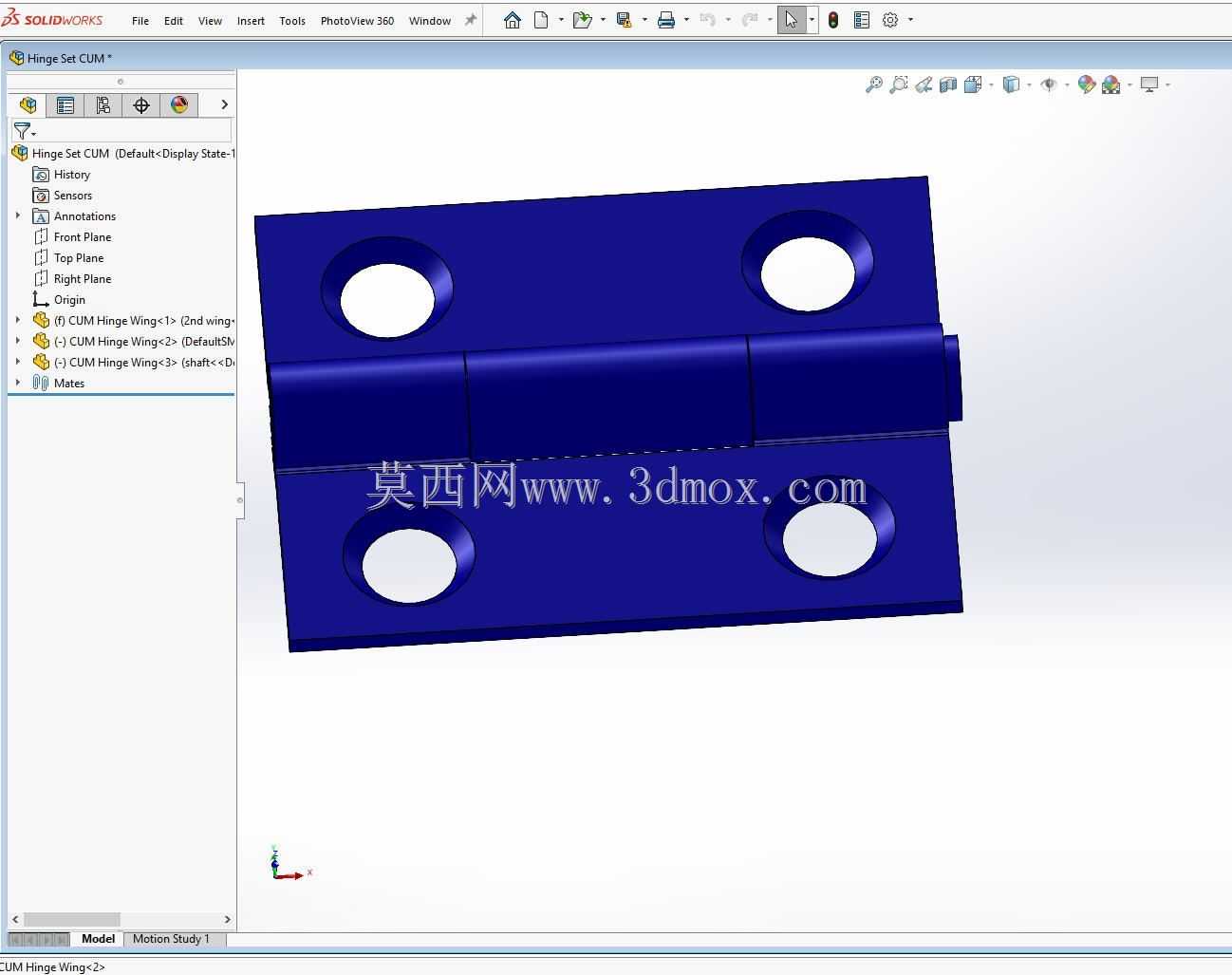

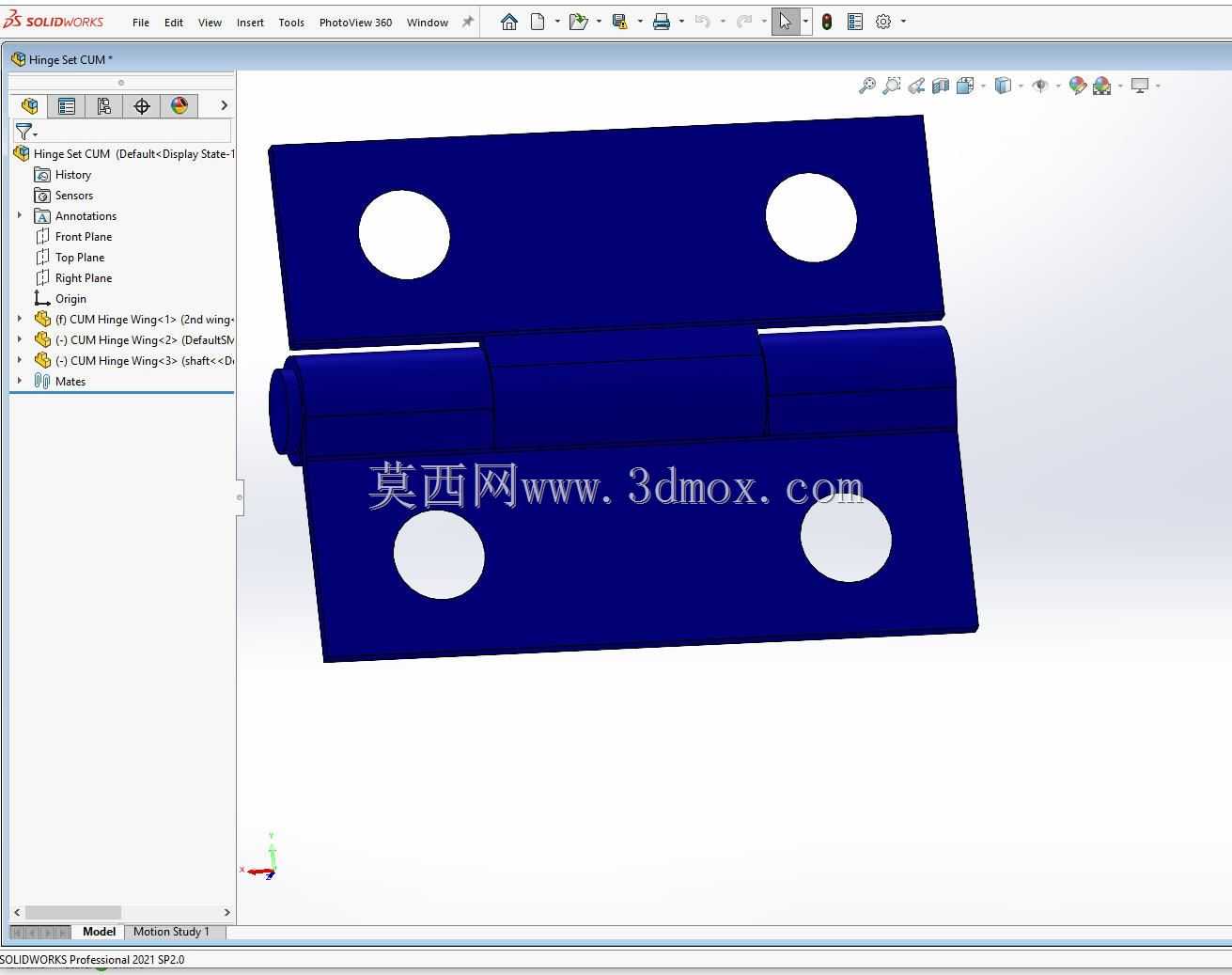

32x60规格平板式可拆卸合页铰链结构

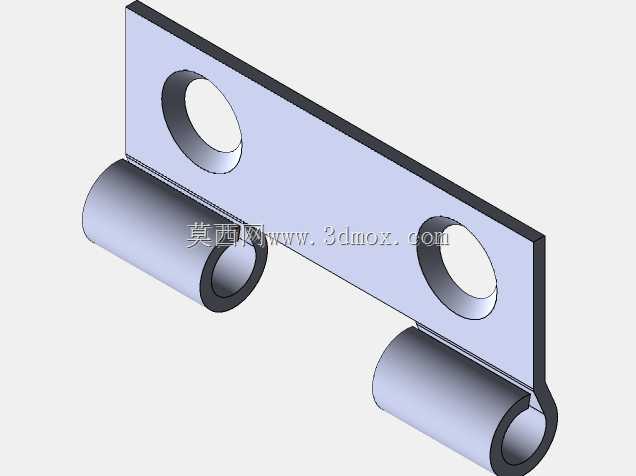

这款32x60规格的平板铰链是机械连接结构中极为常用的铰接部件，主要应用场景覆盖各类小型机柜门板、设备检修门、轻型箱柜翻盖、小型工装防护门以及民用家具柜门的转动连接部位，核心作用是实现两个被连接件之间绕固定销轴的定角度转动，同时保证连接状态下的结构稳定性，避免门板或翻盖在开合过程中出现错位、松脱的问题。从功能特性来看，这款铰链采用对称式双页片搭配通长销轴的结构设计，两个页片分别对应固定侧与活动侧的安装面，销轴贯穿页片的卷边筒结构，将两个页片串联为可相对转动的整体，转动过程中摩擦阻力均匀，无明显卡顿旷量，能够承受垂直于安装面的一定静载荷，满足轻型连接件的承重需求。在设计思路上，这款铰链优先考虑了安装便捷性与结构强度的平衡，页片整体采用平整板材冲压成型，四个安装孔位对称分布在两个页片上，孔位尺寸适配常用的沉头紧固件，安装时无需额外加工复杂的定位结构，仅需在被连接件的对应安装面标记孔位后钻孔拧入紧固件即可完成固定；卷边筒部分采用多段式卷圆结构，相比整段通长卷边，既减少了销轴与筒壁的接触摩擦面积，降低开合阻尼，又保证了销轴的多点支撑，避免长期使用后销轴出现弯曲变形的问题。外形尺寸方面，这款铰链整体展开后的长宽尺寸为32mm×60mm，页片厚度适配轻型连接场景的承重需求，闭合状态下整体厚度紧凑，不会在安装面外侧突出过多结构，不会影响相邻部件的布置；安装边界上，四个安装孔的中心距经过标准化设计，适配市面上同规格的通用铰链安装孔位，替换旧件时无需重新打孔，能够直接对位安装，页片边缘做了圆角钝化处理，安装与使用过程中不会划伤操作人员或线缆表面，销轴两端做了封边处理，长期开合使用也不会出现销轴脱出的问题，转动间隙控制在合理范围内，开合过程中页片不会出现径向晃动，保证活动侧部件转动轨迹的一致性。
