工业控制DM8U模块外壳结构设计

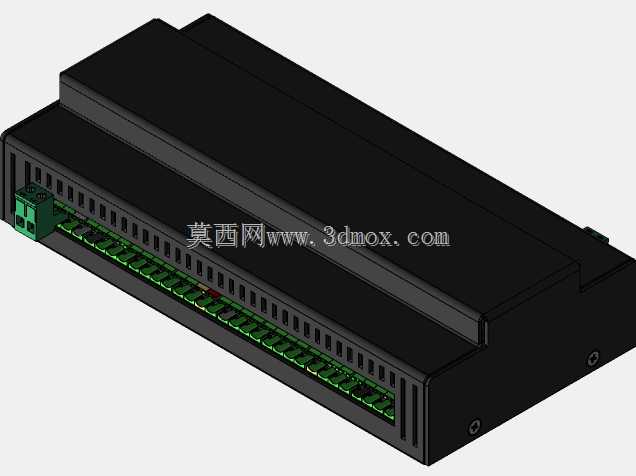

这款DM8U外壳模块是面向工业分布式IO控制场景打造的专用承载壳体，主要适配工业现场信号采集、逻辑控制类功能板卡的安装防护需求，可直接配套标准DIN导轨安装在工厂电控柜、设备侧控制箱内部，承担板卡防护、接线规整、电磁屏蔽辅助的核心作用，广泛适用于产线自动化改造、小型设备电控集成、楼宇自控信号采集等场景，能够在多粉尘、轻度油污、温湿度波动的常规工业环境下为内部电路提供可靠的物理防护。

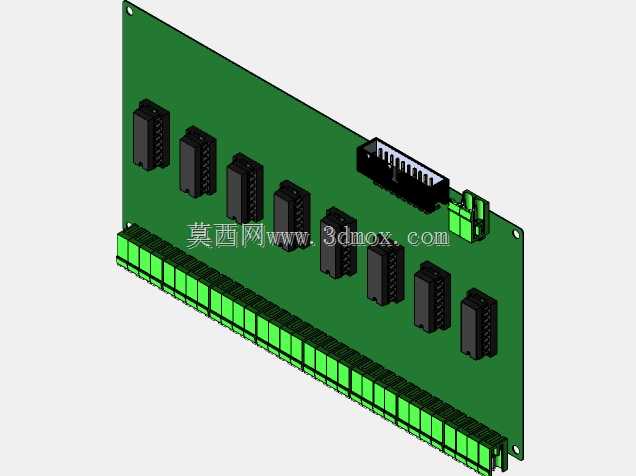

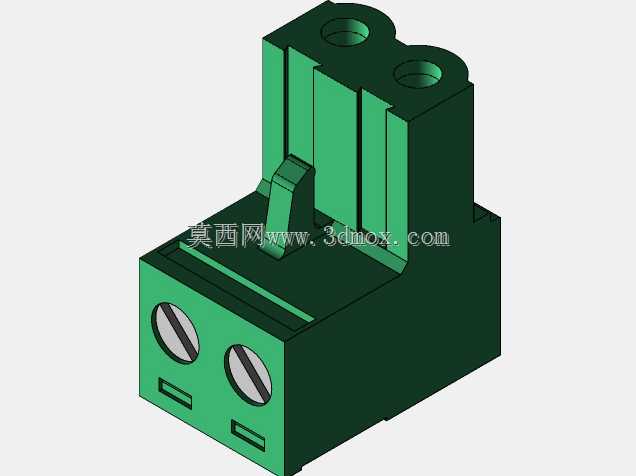

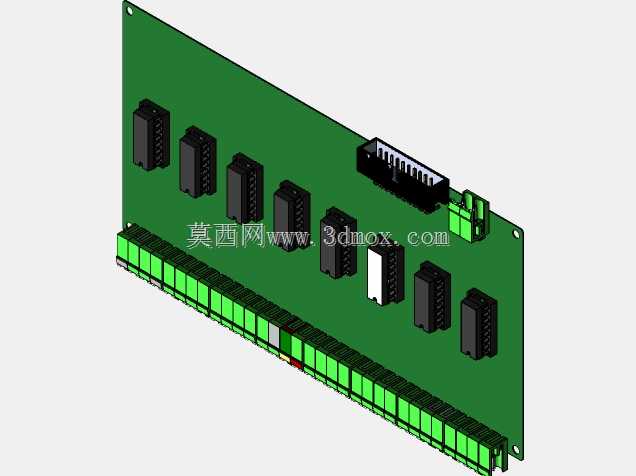

从实际用途来看，该外壳可容纳8通道数字量输入输出类控制板卡，侧面预留的绿色接线端子位对应每一路信号的接线需求，端子排布采用等间距一字布局，既方便现场施工人员快速完成线缆压接与标识粘贴，也能避免多股线缆交叉带来的信号干扰问题；外壳上下盖采用卡扣加侧边螺丝的双重固定结构，既可以在日常维护时快速开盖检查内部板卡状态，也能在长期震动的设备安装场景下避免壳体松脱，保障内部电路连接稳定性。

在功能特性设计上，壳体两侧预留了标准导轨卡扣的安装位，无需额外配件即可直接卡装在35mm标准工业导轨上，适配市面上绝大多数电控柜的安装规范；壳体表面设置了多组平行散热通槽，在不降低壳体防护强度的前提下，可通过自然对流带走内部板卡工作产生的热量，避免密闭空间积热导致的元器件寿命衰减；接线端一侧预留了端子标识的刻印区域，可直接丝印通道编号、信号类型，减少现场接线的错接概率。

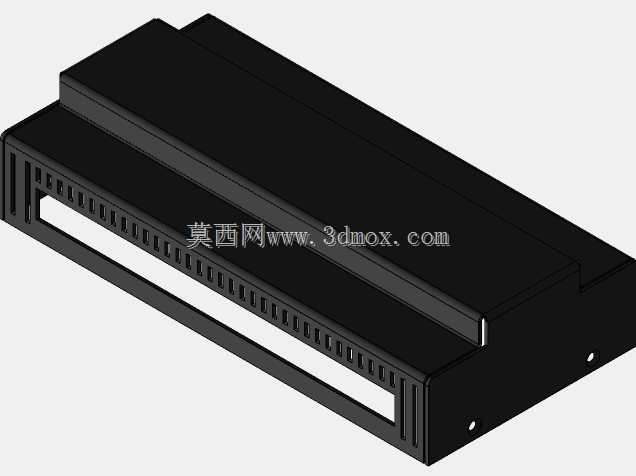

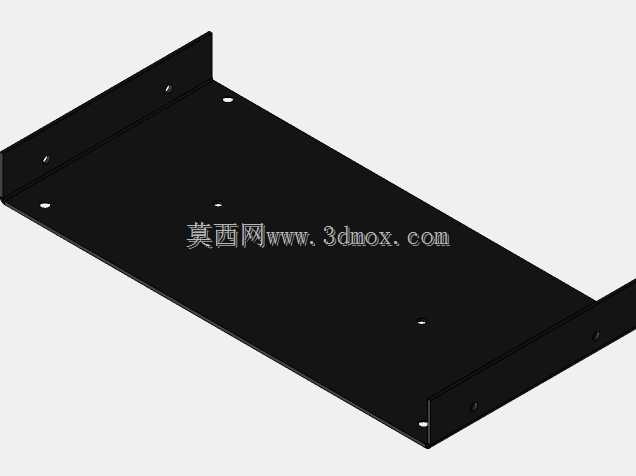

设计思路上，这款外壳采用分体式叠层结构，上盖为平整无凸起的平面设计，既方便多模块紧密并排安装节省柜内空间，也可粘贴设备标签、通道标识；下盖作为核心承载结构，集成了导轨安装卡扣位、板卡固定柱、端子定位槽，所有内部安装位的尺寸公差控制在0.1mm以内，确保PCB板卡安装后无松动、端子对接无偏移；外壳边角全部做圆弧过渡处理，避免安装施工时划伤操作人员，同时也减少壳体应力集中点，提升长期使用的结构强度。

外形尺寸与安装边界方面，壳体整体采用长条形窄体设计，宽度适配多模块并排安装的间距要求，深度方向不会超出常规电控柜的导轨安装深度，上下方向的高度预留了板卡接插件、接线端子的安装空间，不会出现端子外露过高、柜门关合受阻的问题；安装时仅需在导轨上预留对应长度的安装空间即可，无需额外打孔固定，模块之间可紧贴安装，最大化利用电控柜内部的宝贵安装空间，同时壳体侧边预留了扩展拼接的定位槽，多模块组合安装时可保持整齐对齐，提升柜内布线的规整度。
