盖亚MGDD-08型DC-DC电源转换器结构设计

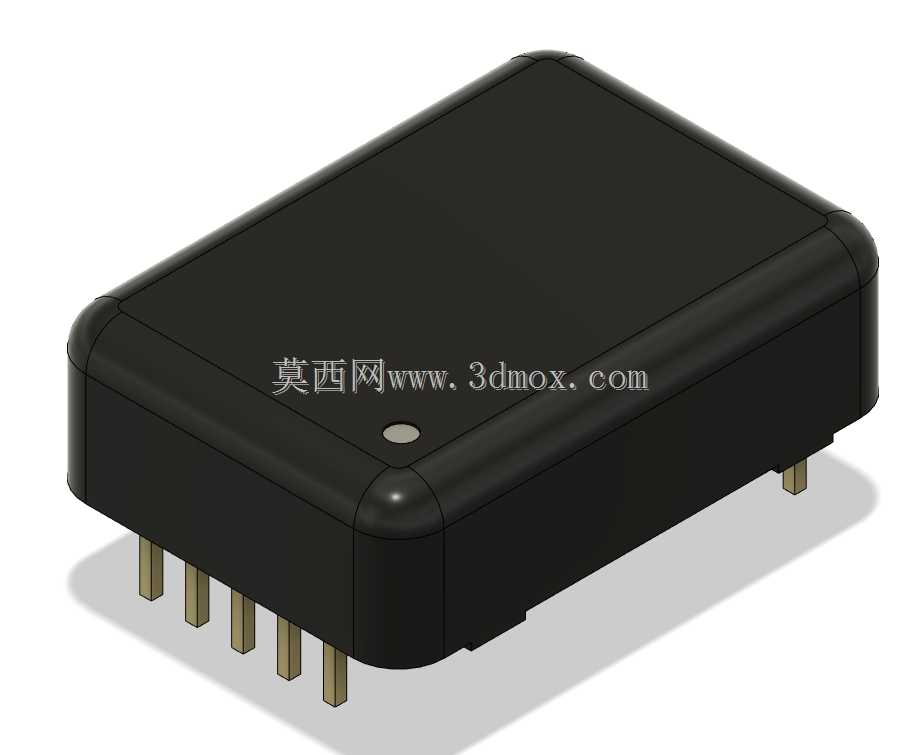

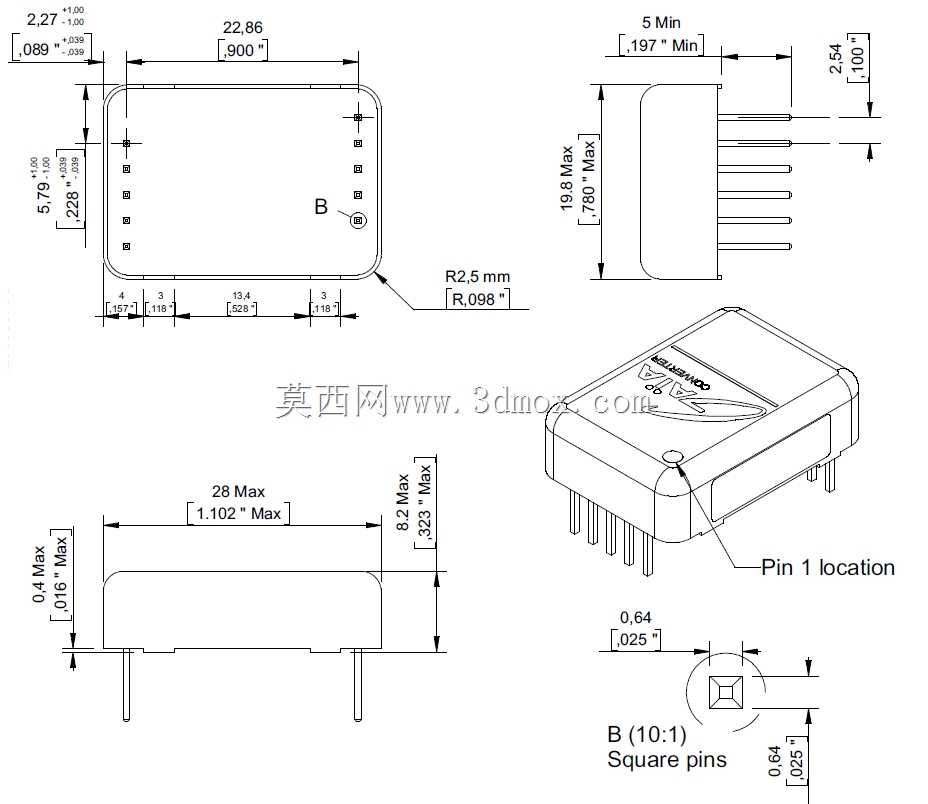

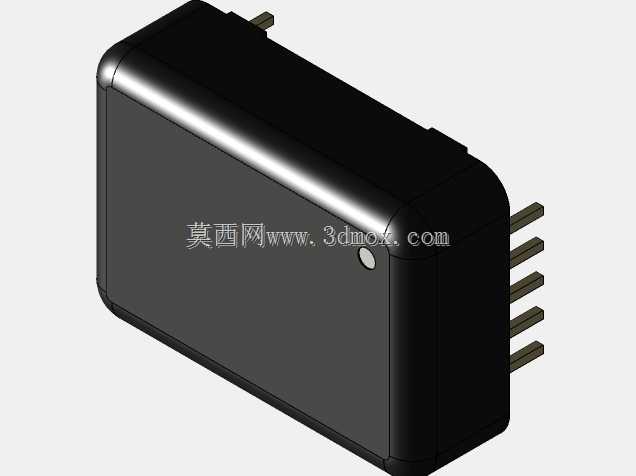

这款DC-DC转换器主要面向工业控制、嵌入式设备、车载电子、通信基站等对供电稳定性要求严苛的应用场景，核心作用是在存在电压波动的直流供电回路中，将输入侧波动的直流电压转换为后端负载所需的稳定直流电压，为敏感的控制芯片、传感模块、信号处理单元提供干净、稳定的供电保障，避免因供电电压漂移、纹波过大导致的设备运行异常、数据采集失真甚至硬件损坏问题。在实际工业现场中，这类模块常被安装在狭小的设备控制柜内部、机载设备的供电仓内或是分布式传感节点的供电链路中，需要适配紧凑的安装空间，同时耐受工业场景下的振动、温湿度变化等复杂工况。从功能特性来看，这款8W功率等级的转换模块采用全密封塑封外壳设计，外壳做了圆角过渡处理，没有尖锐的棱角，既可以避免安装过程中划伤操作人员或是周边的线束绝缘层，也能减少外壳应力集中，提升模块在振动环境下的结构强度；外壳表面做了哑光磨砂处理，不易残留指纹与安装污渍，同时具备一定的绝缘防护能力，避免模块与周边金属构件接触造成短路风险。模块采用直插式引脚设计，引脚排布规整，间距符合工业直插元器件的通用标准，既可以直接焊接在PCB板上完成固定与电气连接，也可以搭配对应的插座实现免焊接快速拆装，方便后期设备维护时的模块更换。在设计思路上，这款模块充分考虑了工业场景的安装兼容性，整体外形尺寸控制在28mm×19.8mm的紧凑范围内，整体厚度较薄，不会占用过多的PCB板层垂直空间，能够适配厚度有限的紧凑型设备壳体；引脚伸出长度经过精准核算，既保证焊接时能够充分透锡，确保连接强度与导电性能，也不会因为引脚过长导致焊接后背面突出过多，影响PCB板在设备壳体内的安装贴合。模块顶面设置的小型定位标识点，能够帮助生产组装人员快速识别模块的安装方向，避免反向插装造成的模块烧毁与后端设备损坏；外壳与内部灌封层紧密结合，能够实现良好的散热效果，将模块工作时产生的热量快速通过外壳传导到周边空气中或是贴合的PCB板上，保证模块在额定功率下长期稳定运行，不会因为内部积热导致性能衰减或是寿命缩短。
