蓝黄配色封闭式直插电感结构设计

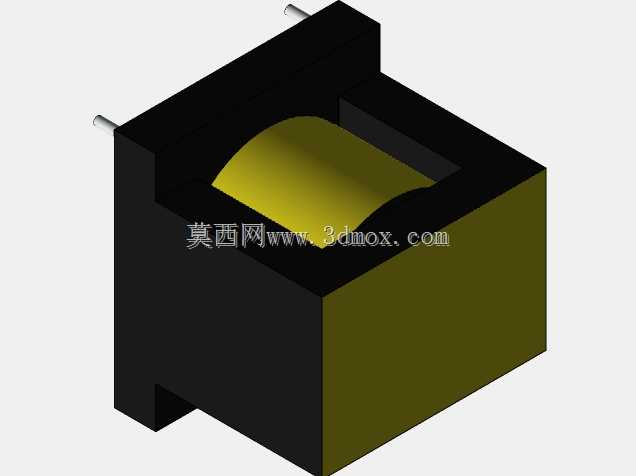

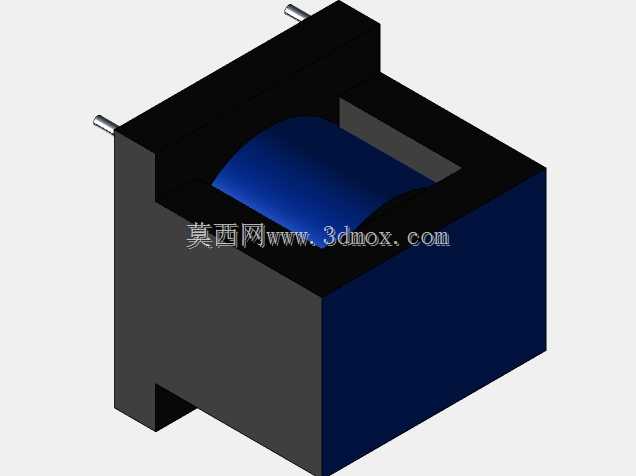

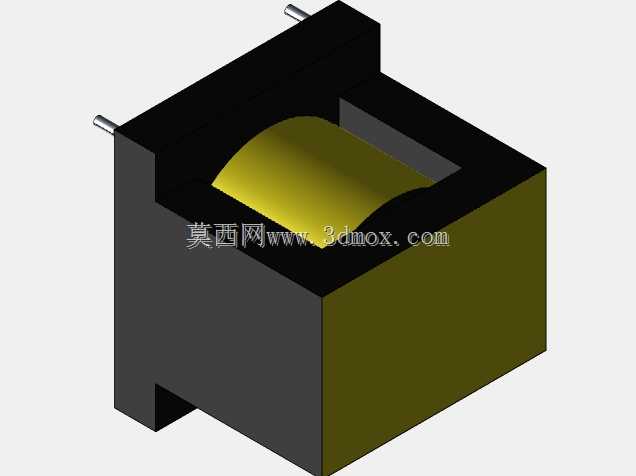

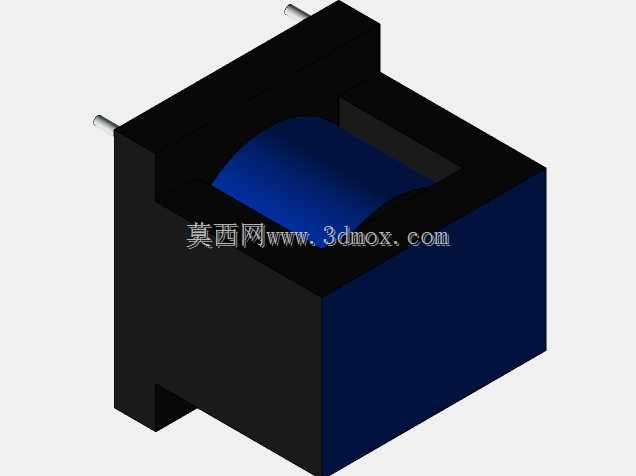

这款直插式封闭电感主要面向小功率直流电源滤波、信号回路抗干扰场景设计，常见于消费类电子控制板、小型工控驱动板、车载低压辅助电路中，承担回路纹波滤除、瞬时电流缓冲、电磁干扰抑制的核心作用，能够在紧凑的板卡空间内为敏感芯片提供稳定的供电环境，避免电路中开关动作产生的尖峰脉冲影响核心器件正常工作。产品采用全封闭塑壳包裹内部绕组的结构设计，外壳选用高绝缘强度的工程塑料材质，既可以避免绕组在生产组装过程中被磕碰损伤，也能降低绕组工作时产生的电磁辐射对外围敏感器件的干扰，同时封闭结构可以阻隔生产环节的助焊剂、灰尘进入绕组缝隙，提升元件在多尘、轻度潮湿环境下的工作可靠性。设计阶段充分考虑了波峰焊、回流焊的生产工艺要求，两根引出引脚采用平直硬铜针结构，引脚间距匹配通用2.54mm网格PCB的孔位设计，能够直接适配常规通孔插装的生产流程，不需要额外定制治具即可完成上机焊接，有效降低批量生产的组装难度。外形尺寸控制在27mm×29mm×26mm的紧凑区间内，外壳顶部预留了拾放吸盘的平整接触面，适配自动化贴插设备的取料要求，底部与PCB板面贴合的位置做了微小的凸台设计，焊接时焊锡不会顺着外壳缝隙爬升到绕组区域，避免焊锡堆积造成的引脚短路风险。内部绕组采用分层绕制结构，磁芯与外壳之间预留了均匀的灌封间隙，既可以保证绕组工作时的散热通路顺畅，也能通过灌封胶体的固定作用避免震动环境下绕组松动产生的异音，在车载、便携设备这类存在持续震动的使用场景下，能够保持长期稳定的电感参数，不会因为绕组位移出现电感量偏移、绝缘破损的问题。外壳的蓝黄撞色设计并非单纯的外观装饰，蓝色区域对应绕组的核心包裹区，黄色标识区用于生产环节的极性方向识别，组装时作业人员可以快速通过颜色区分引脚方向，避免反向插装造成的电路功能异常，同时醒目的配色也能在检修环节快速定位元件位置，提升售后维修的排查效率。安装边界设计上，元件本体与周边 taller 器件的安全间距预留了2mm以上的空间，既满足安规绝缘距离要求，也不会因为元件体积过大挤占板卡上其他器件的布局空间，在有限的PCB面积内实现了感量、载流能力与安装空间的平衡，能够适配多数中小功率电路对电感元件的性能与尺寸要求。
