直插式交直流电源转换模块结构设计

项目分类:变压器/电感器 发布时间:2021-04-09 ID:130305
  • 直插式交直流电源转换模块结构设计
  • 直插式交直流电源转换模块结构设计

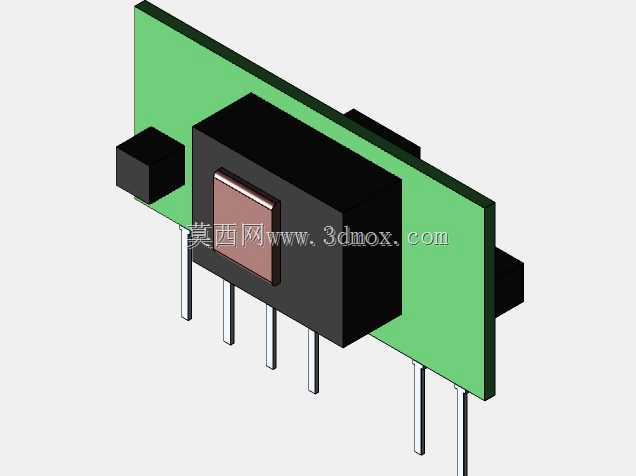

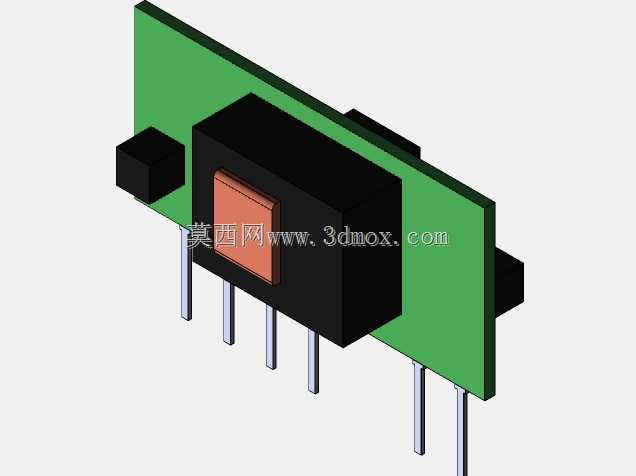

这款直插式交直流电源转换模块,主要面向小功率低压直流供电的工业控制、消费电子、嵌入式设备场景设计,能够将前端输入的交流市电电压转换为稳定的低压直流输出,为后端的主控芯片、传感单元、小型执行机构提供干净可靠的直流供电,避免前端电网电压波动、杂波干扰对后端精密电路造成损伤。从实际用途来看,这类模块常被集成在小型工控板卡、智能家居控制板、便携检测设备的供电链路中,相比分立元件搭建的整流降压电路,集成化的模块能够大幅缩减PCB板上的供电部分占用面积,降低电源部分的布线调试难度,同时提升供电链路的稳定性,减少分立元件参数离散性带来的输出偏差。在功能特性上,模块内置整流、滤波、稳压、过流保护多重电路单元,能够在额定负载范围内维持输出电压的稳定,当输出端出现短路、过载情况时,模块可触发保护机制切断输出,避免后端电路和模块自身出现烧毁风险,同时模块的转换效率处于较高水平,在额定负载下工作时自身发热控制在合理区间,无需额外加装大面积散热片即可长时间稳定运行。设计思路上,模块采用了塑封全包覆的内部结构,将核心的变换磁芯、功率半导体、电容电阻元件完全封装在黑色阻燃塑壳内部,既可以隔绝外界灰尘、潮气对内部电路的侵蚀,也能避免生产组装过程中元件磕碰造成的损坏,同时模块采用标准直插引脚设计,引脚间距符合通用PCB焊盘规范,能够直接对应PCB板上预设的安装孔位,波峰焊或者手工焊接都能顺利完成装配,无需额外定制转接部件。外形尺寸与安装边界方面,模块主体为规整的长方体塑壳结构,塑壳侧面预留了与PCB板贴合的定位基准面,安装时塑壳底面可紧贴PCB板面,六根金属直插引脚垂直向下伸出,引脚长度适配常规厚度PCB板的焊接要求,焊接完成后模块整体高出PCB板面的高度控制在紧凑范围内,不会和板上其他直插元件产生空间干涉,模块旁侧的小型辅助元件也同步做了贴板设计,整体安装后占用的板上立体空间十分有限,适合在布局紧凑的小型板卡上使用。模块配套的PCB安装板做了边缘规整处理,板上除了模块的安装焊盘外,还预留了输入输出接线的对应点位,能够直接作为小功率供电板的核心载体使用,用户可直接在该板基础上拓展后端供电接口,快速完成小功率供电单元的搭建。
