智能设备内置安装式塑料壳体结构设计

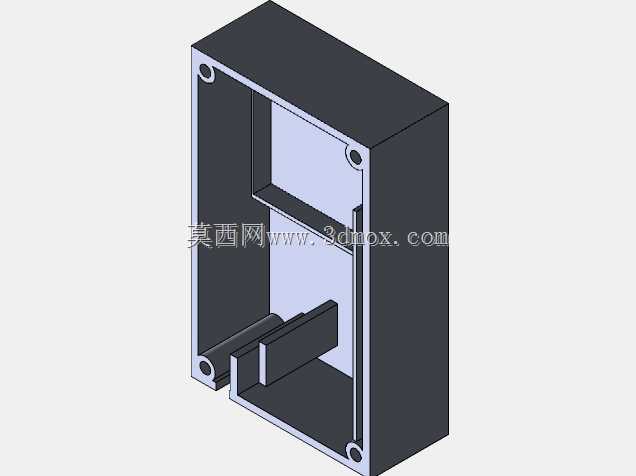

这款壳体结构主要面向小型智能传感模块、微型控制单元的嵌入式安装场景，常见于智能家居控制模组、小型环境检测传感节点、低压信号采集终端的配套防护结构，能够为内部的电路板、接线端子提供稳定的物理防护，同时适配标准86型暗装底盒、设备内腔预留安装位的装配需求，避免内部电子元件直接暴露在积灰、凝露、意外触碰的使用环境中，提升内置电子部件的运行稳定性与使用寿命。从实际使用功能来看，该壳体采用分体扣合式的结构逻辑，主体为敞口的盒身结构，配套对应尺寸的盖板即可形成封闭的防护腔体，内部设置的分层隔筋能够将腔体分隔为不同的功能区域，可分别放置主控电路板、接线端子排、小型供电模块，避免不同功能部件之间出现信号干扰、接线触碰短路的问题；盒身内壁设置的多道导向滑槽，能够直接适配标准厚度的PCB板滑入安装，无需额外设置固定柱打胶或者锁螺丝，大幅提升装配环节的效率，降低生产组装的人工成本。在设计思路层面，这款壳体充分考虑了小批量生产与现场装配的实际需求，整体外形采用规整的长方体构型，没有复杂的曲面与倒扣结构，采用常规注塑工艺即可开模生产，模具结构简单能够有效降低开模成本与生产成型的不良率；盒身四角设置的贯通安装孔，既可以用于盒身与安装基面的螺丝固定，也可以作为盒身与盖板的连接孔位，实现一孔两用减少壳体上的开孔数量，提升壳体整体的结构强度与防护性能；边角处均做了小圆角过渡处理，既能够避免注塑生产时的应力集中问题，也能防止装配过程中锋利边角划伤操作人员，同时减少运输、安装过程中边角磕碰导致的壳体开裂问题。在外形尺寸与安装边界方面，该壳体整体为窄长型长方体构型，长宽高比例适配小型智能模块的电路板尺寸，外部轮廓尺寸能够适配常规墙面暗装底盒的内部容纳空间，安装孔位的间距符合通用小型电控盒的安装标准，无需对现有安装基面做额外改造即可直接替换同类型的老旧壳体；壳体侧壁预留的开槽位置能够对应接线端子的出线方向，方便外部电源线、信号线直接接入腔体内部，不需要在现场额外做开孔加工，同时开槽位置的边缘做了加厚处理，避免接线时拉扯导线导致壳体边缘开裂，整体结构的壁厚均匀，既能够保证足够的结构强度承受安装时的螺丝锁紧力，也不会因为壁厚过大导致注塑生产时出现缩痕、翘曲等成型缺陷，适配ABS、阻燃PC等多种常用工程塑料的注塑生产需求。
