汽车内饰扶手基座曲面结构设计

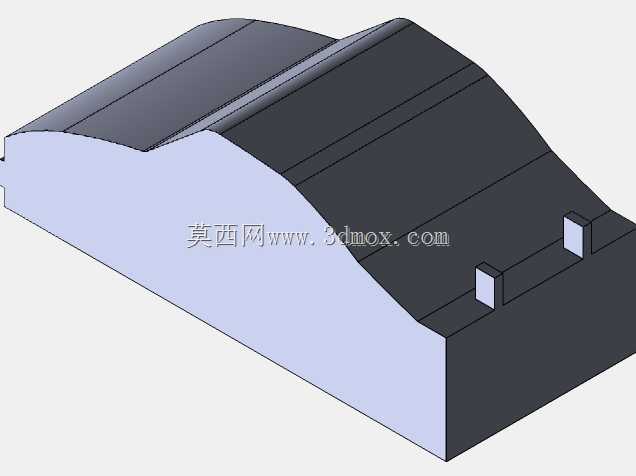

该结构件为乘用车主副驾之间的中央扶手基座主体，是汽车内饰系统中承担扶手支撑、储物空间边界约束的核心承载部件，主要应用于家用轿车、城市SUV等主流乘用车型的座舱内饰装配场景，实际使用中既要为驾乘人员肘部提供稳定的支撑依托，也要作为中央储物舱、换挡机构周边饰板的安装定位基准，衔接中控台下段与中央通道的曲面过渡，保证座舱内饰的视觉整体性与触感一致性。从功能特性来看，该部件采用一体化曲面造型设计，上表面贴合人体肘部倚靠的自然弧度，长时间倚靠不会产生局部硌压的不适感，侧部曲面与周边内饰件的分模线完全匹配，装配后缝隙均匀无突兀台阶；结构侧面预留的两个方形凸台为安装定位卡扣座，装配时可直接卡入中央通道钣金的预留安装孔内，无需额外打胶即可实现预固定，大幅提升总装车间的装配效率，卡扣座周边做了加厚筋位处理，可承受反复拆装的受力而不发生断裂。设计思路上优先兼顾人机工程体验与装配可靠性，整体曲面采用连续G2曲率过渡，既保证外观的顺滑质感，也能避免注塑生产时出现应力集中导致的翘曲变形；主体壁厚采用均匀化设计，壁厚差控制在0.3mm以内，防止注塑冷却过程中出现缩痕、缺胶等外观缺陷，底部边缘做了翻边加强结构，在不额外增加壁厚的前提下提升整体结构的抗扭刚度，避免驾乘人员倚靠时出现结构异响。从安装边界来看，该部件整体长度适配主流A级车中央通道的安装空间，宽度与中央扶手的软垫尺寸完全匹配，安装后上表面距离座舱地板的高度符合多数驾乘人员的肘部自然放置高度，底部轮廓完全避让中央通道内的线束、空调风管等预埋部件，不会与周边底盘件、电器件产生装配干涉，卡扣的安装位置与钣金孔位的同轴度公差控制在0.2mm以内，保证装配后无松动、无偏移，可适配不同配置车型的内饰装配需求，无需额外修改模具即可兼容带储物盒、不带储物盒的多款扶手配置。
