汽车内饰扶手基座曲面结构设计

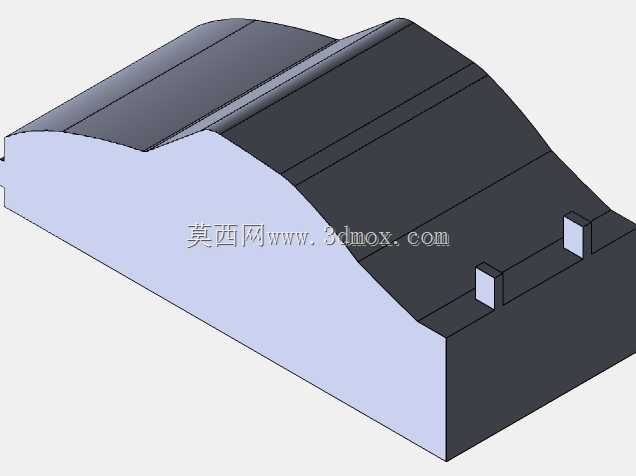

该结构件为汽车座舱内部扶手总成的核心承载基座，主要应用于乘用车前排中央扶手区域，承担扶手开合支撑、驾乘人员肘部倚靠承载、扶手内部储物空间边界防护的核心作用，是兼顾人机工程体验与结构强度的内饰功能部件。在实际装车场景中，该基座上方会包覆软性发泡层与表皮面料，下方直接对接中央通道的安装钣金，侧面与换挡机构装饰罩、手刹装饰盖板形成平顺的装配缝隙，是衔接中央通道各内饰子零件的基准结构件。从功能特性来看，该基座采用一体化曲面造型设计，上表面依据驾乘人员肘部自然放置的姿态做了连续的弧度拟合，曲面过渡无尖锐棱角，能够保证长时间倚靠时的压力分布均匀，避免局部应力集中带来的触感不适；侧面设置的两个方形凸台为定位安装卡扣，装配时可直接卡入中央通道钣金对应的预留方孔内，无需额外打胶即可实现预固定，配合侧边的隐藏式螺丝孔位，能够保证整车使用周期内不出现松动异响；基座底部为平整的安装贴合面，能够与钣金支撑面完全贴合，避免装配后出现应力翘曲，同时基座内部做了均匀的壁厚设计，整体壁厚控制在2.5mm，既满足注塑成型的工艺要求，也能在150N的垂直倚靠载荷下不出现超过1mm的形变量，满足整车内饰的强度验证标准。在设计思路上，该结构优先遵循人机工程学的布置要求，先通过驾乘姿态模拟确定上表面的轮廓曲线，再依据中央通道的整体布置边界确定基座的整体外轮廓，安装卡扣的位置选择在基座受力的核心支撑点上方，能够将倚靠载荷直接传递到下方钣金结构上，避免结构本身承受过大的悬臂力矩；曲面部分采用连续的G2曲率过渡，既保证后续包覆面料时不会出现褶皱，也能让整个扶手的视觉效果更流畅协调。从安装边界来看，该基座整体长度适配主流A级车的中央通道宽度，前后方向的延伸长度覆盖扶手开合的整个运动行程，两侧预留的装配间隙为2mm，能够保证与周边内饰件装配后缝隙均匀，不会出现运动干涉，底部的安装面高度与中央通道钣金的型面完全匹配，无需额外增加调整垫片即可完成装配，能够有效降低整车装配的工时成本。
