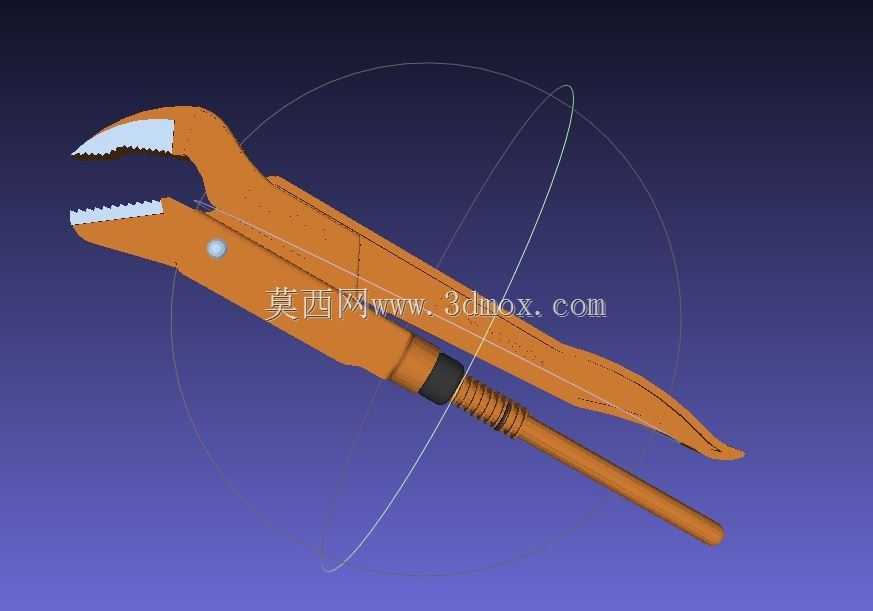

可调式鹰嘴管子钳夹持工具结构设计

这款可调式鹰嘴管子钳是面向管道安装、设备维保、五金装配场景打造的手动夹持作业工具，核心适配圆形管件、异形金属件的夹持与旋拧作业，在民用给排水施工、工业管路布设、汽修维保、五金加工等场景中，能够替代普通扳手完成大扭矩、大夹持范围的紧固与拆卸需求，解决普通开口扳手无法适配光滑圆柱面管件、夹持易打滑的痛点。从功能特性来看，该工具采用鹰嘴式钳口设计，钳口咬合面加工有细密的锯齿形防滑齿，咬合深度均匀，夹持管件时能够通过齿尖嵌入工件表层形成多点咬合，即便工件表面附着油污、锈迹也能保持稳定夹持力，不会出现施力过程中打滑脱开的问题；钳身搭配可调式螺纹调节结构，通过旋转尾端的调节螺杆可以无级调整钳口开合幅度，能够覆盖不同管径的圆形工件夹持需求，无需频繁更换工具即可适配多规格作业对象，大幅提升现场作业效率。从设计思路层面，该结构充分考量手动工具的人机工程需求，钳身主体采用长杠杆力臂结构，将铰接支点设置在靠近钳口的位置，通过杠杆比放大手部施加的握力，使用者仅需施加较小的握力即可在钳口处形成数倍的夹持扭矩，降低长时间作业的手部疲劳感；钳柄部位做了加长处理，表面预留防滑握持结构的安装位，可包覆橡胶防滑套提升握持摩擦力，即便手部沾有油污、水渍也能稳定握持施力；调节螺杆部位设置了防脱限位结构，调整钳口开合幅度时不会出现螺杆脱出钳身的问题，同时螺杆与钳身的配合间隙经过优化，调整过程顺滑无卡滞，钳口咬合对齐精度高，不会出现偏斜夹持导致的工件表面压伤问题。从外形尺寸与安装边界来看，该工具整体为长条形一体化结构，闭合状态下整体轮廓规整，无外凸的尖锐棱角，日常收纳时可放入常规工具包、五金工具箱内，不会占用过多储物空间；钳身活动部位的运动间隙经过校核，最大开合状态下钳身各部件不会出现运动干涉，铰接部位的销轴采用过盈配合装配，长期承受大扭矩载荷也不会出现销轴松脱、钳身晃量过大的问题；钳口咬合面的齿部做了硬化处理设计预留，实际生产中可通过高频淬火提升齿部硬度，延长工具的使用寿命，避免频繁咬合硬质工件导致齿部磨损失效。整体结构兼顾了夹持稳定性、操作便捷性与耐用性，能够满足各类现场维修、安装作业的高频使用需求。
