双层落地式电缆槽支撑固定架结构

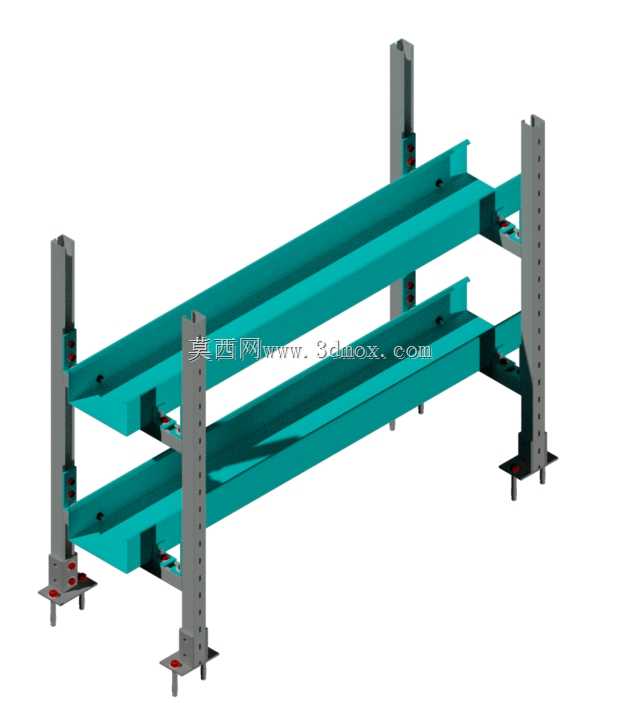

该支撑结构主要应用于数据中心机房、工业厂房电气布线区、大型商超地下管线层、轨道交通设备舱等需要规整布设强电或弱电电缆的场景，用来承托分层排布的电缆槽体，避免电缆直接铺设在地面出现踩踏破损、积灰浸水、被重物挤压的问题，同时能让电缆走线层次清晰，方便后期线路检修、扩容调整时快速梳理对应回路。整套结构采用落地立柱搭配分层托臂的组合形式，四根带安装底板的竖向立柱作为主要承重构件，每根立柱底部都预留了膨胀螺栓安装孔位，可直接固定在水泥地面或防静电地板的承重基座上，立柱沿竖向排布了等距的调节孔位，能够根据现场电缆的敷设容量、槽体尺寸灵活调整每层托臂的安装高度，适配不同外径、不同数量电缆的敷设空间需求。两层平行设置的槽体承托位采用C型槽式托盘结构，托盘边缘做了折边强化处理，既可以提升槽体自身的抗弯折能力，避免长跨度布设时出现中部下挠变形，也能对放置在托盘内的电缆槽形成侧向限位，防止槽体受电缆拖拽外力出现横向偏移。托臂与立柱的连接位置配套了专用卡接紧固件，搭配弹簧防松垫片与锁紧螺母，安装时无需在立柱上额外焊接或打孔，只需要将卡件卡入立柱的对应孔位锁紧螺母即可完成固定，既降低了现场安装的作业难度，也能保证连接位置的抗振性能，在有设备运行振动的车间场景下也不会出现连接松动滑落的问题。整套结构的安装边界充分考虑了常规电缆槽的布设需求，立柱间距适配标准宽度的电缆槽安装尺寸，底部安装底板的尺寸足够分散整体承重，不会对地面造成局部压强过大的损伤，两层托盘之间的预留空间能够满足电缆弯曲半径要求，也预留了后期铺设盖板、增设防火隔板的操作空间，整体结构没有多余的冗余设计，所有构件都采用标准化的型材加工，可根据现场的走线长度灵活拼接延长，适配不同长度的电缆敷设路径，同时外露的金属构件都做了防腐防锈处理，能够在潮湿、多尘的地下布设环境中长期使用，不会轻易出现锈蚀剥落影响结构强度的问题。
