适用于3D打印的10x15mm电缆拖链结构

这款电缆拖链主要面向小型自动化设备、桌面级加工装备的线缆防护场景，尤其适配DIY数控雕刻机这类桌面加工设备的走线需求，在设备运行过程中，内置的电缆、电线会跟随设备运动部件做往复位移，拖链能够对线缆形成全方位的包裹防护，避免线缆在往复拖动过程中与设备机架、加工台面发生摩擦剐蹭，也能防止线缆过度弯折出现线芯断裂、外皮破损的问题，同时可以规整散乱的走线，让设备内部布线更整洁，降低后期线路检修的排查难度。

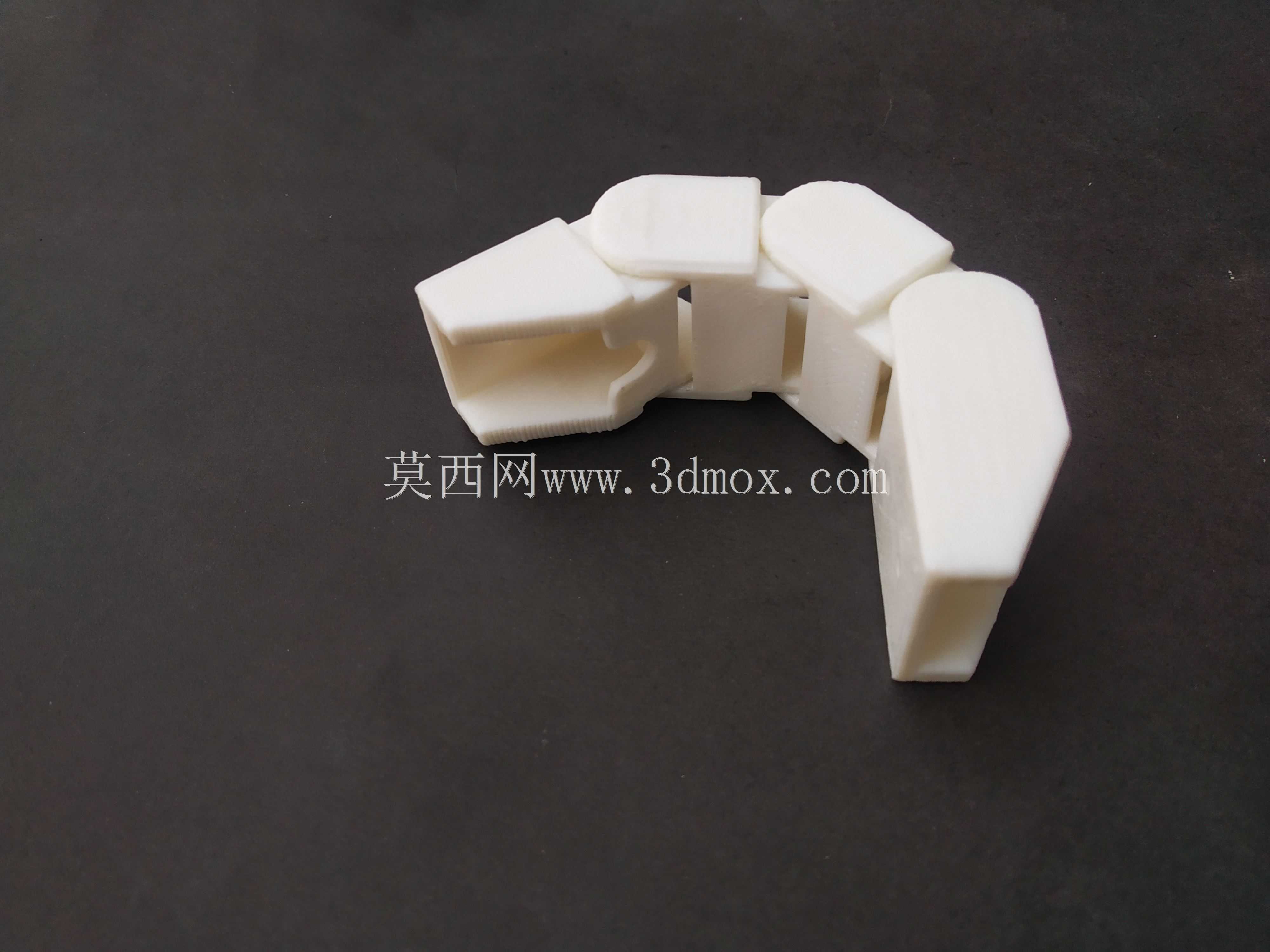

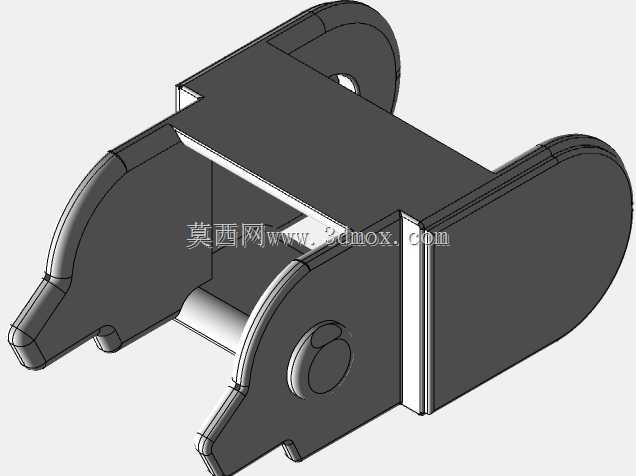

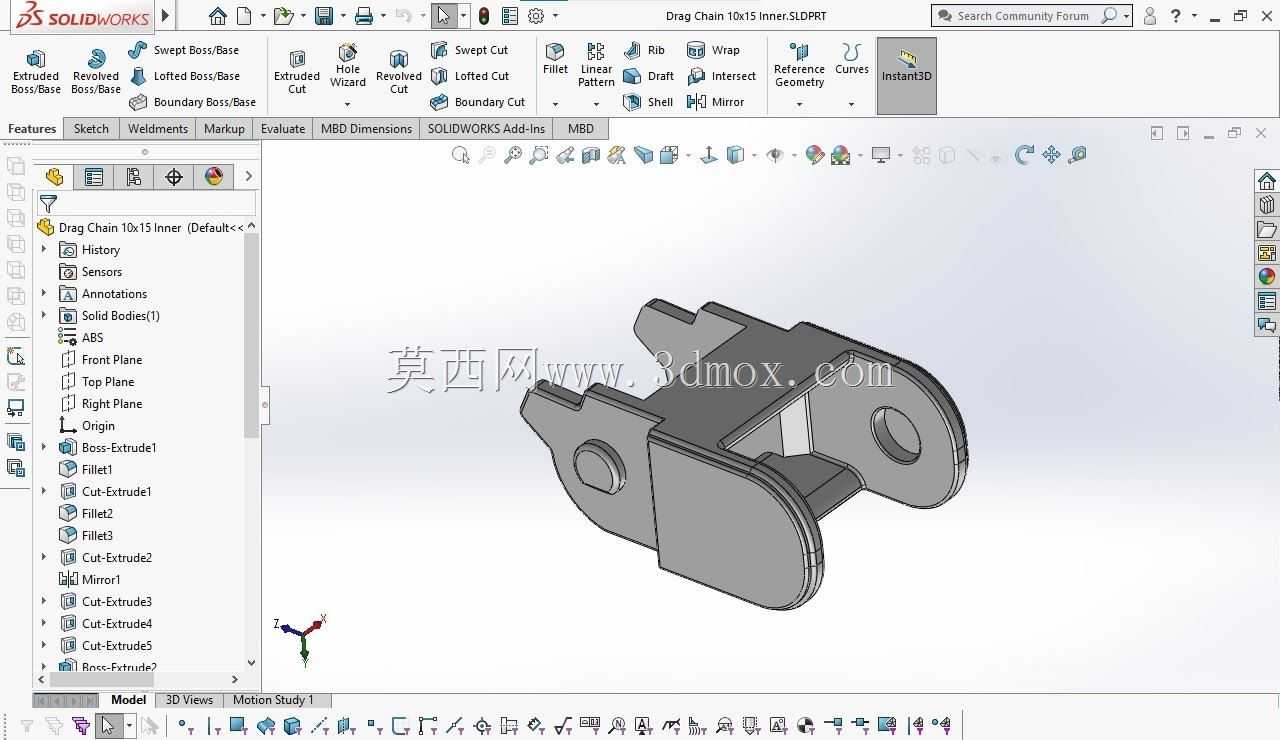

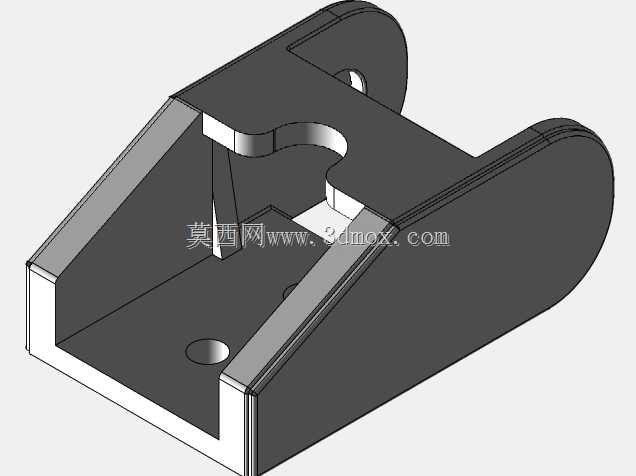

这款拖链的内槽尺寸为10x15mm，能够容纳多根小规格信号线缆、低压供电线缆，完全满足桌面级小型设备的布线容量需求，设计时充分考虑了3D打印的工艺特性，所有结构均采用无悬空、无极小薄壁的设计，无需额外添加打印支撑即可顺利成型，打印完成后无需复杂的后处理工序，仅需简单清理打印毛边即可完成组装使用。拖链的单节链节之间采用卡扣式铰接结构，转动阻尼适中，既可以保证拖链弯曲时的顺畅度，不会出现卡滞、异响的问题，也能在静止状态下保持形态稳定，不会出现松垮下垂的情况，拖链的弯曲半径经过反复调校，适配小型设备的短行程往复运动需求，不会因为弯曲半径过小挤压内部线缆，也不会因为半径过大占用过多设备内部安装空间。

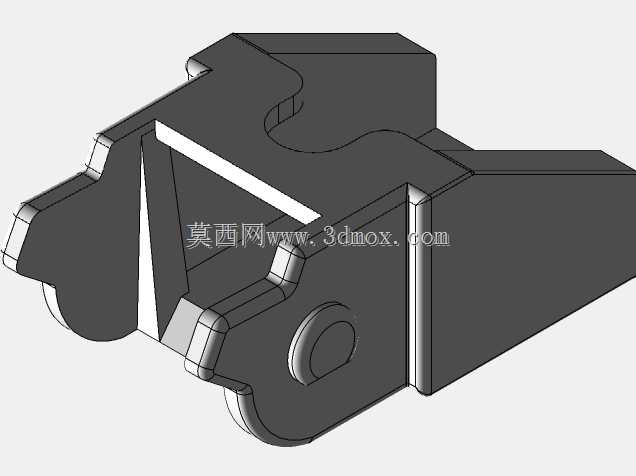

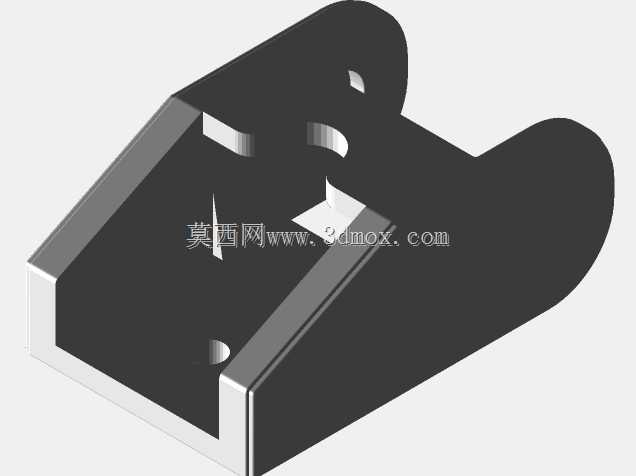

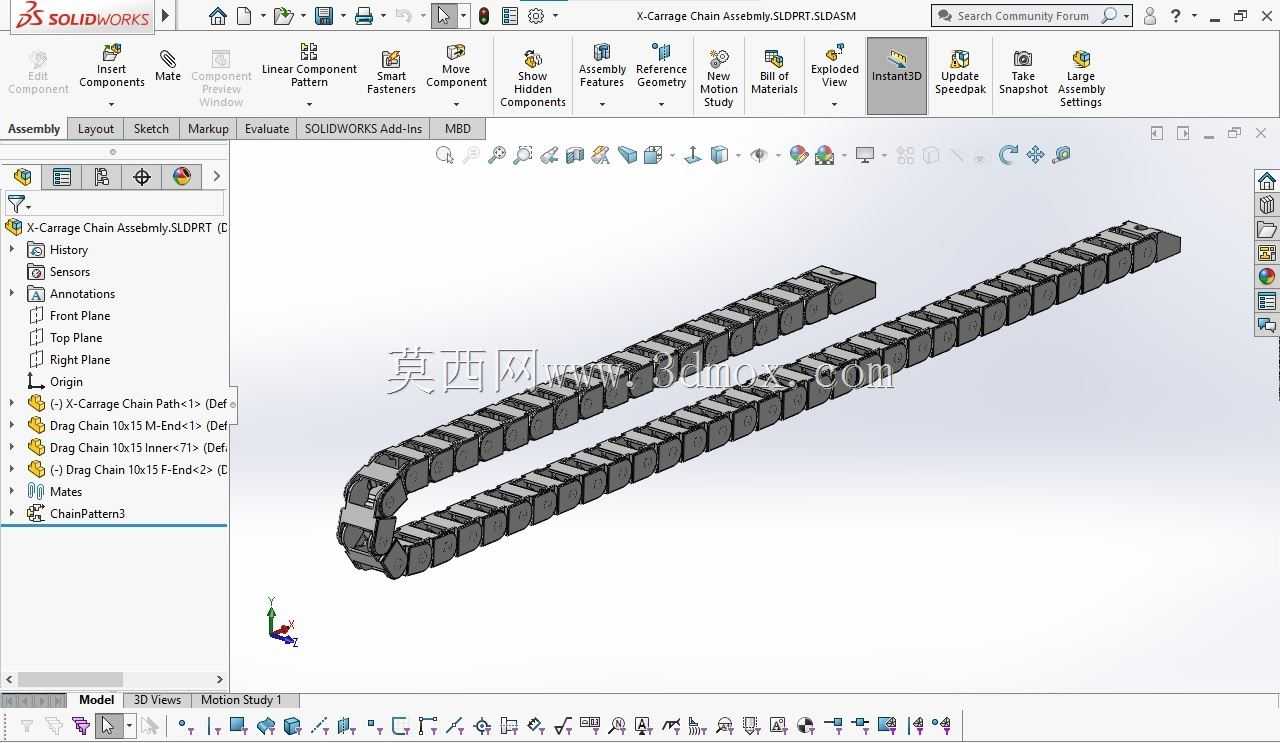

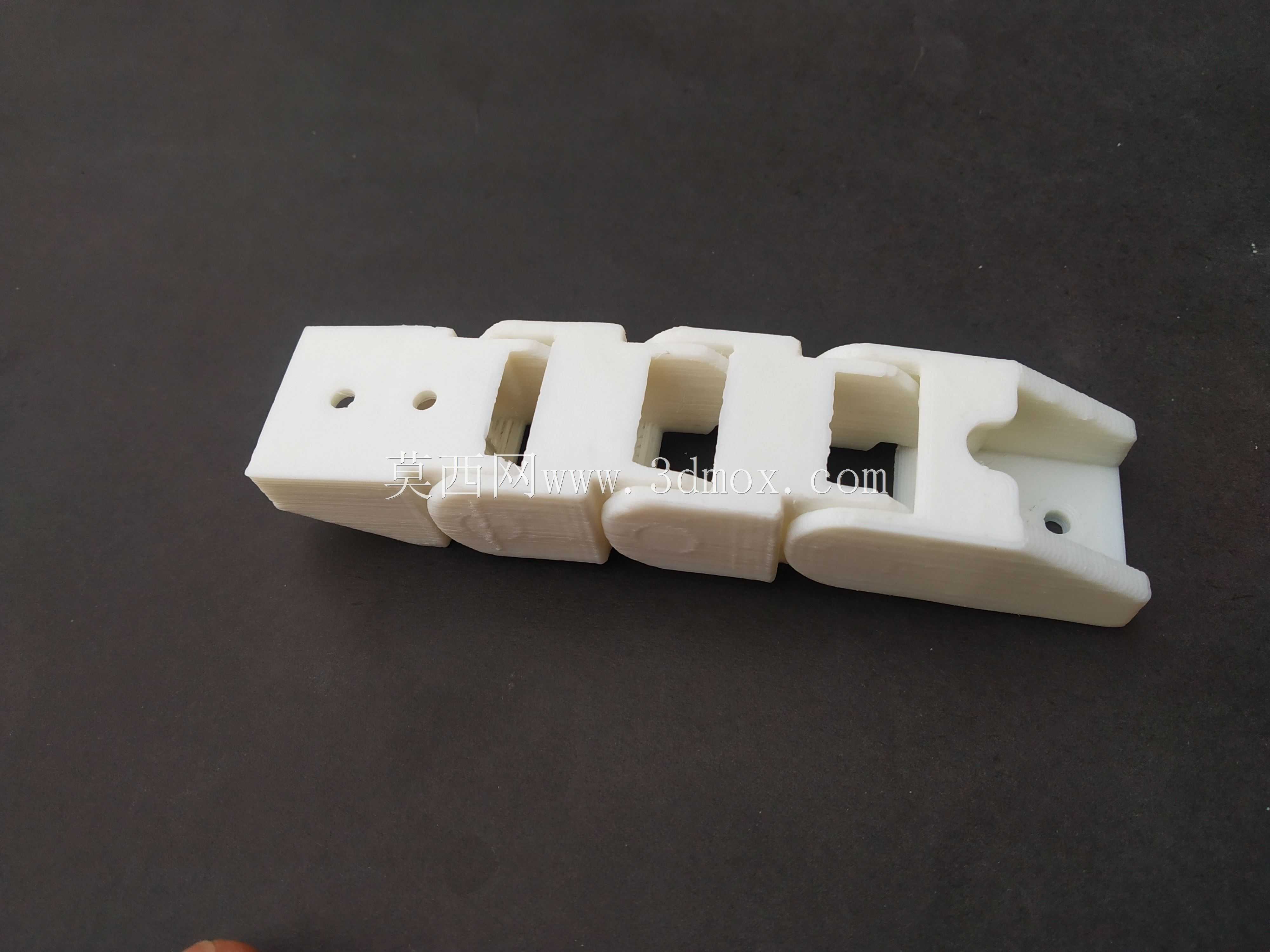

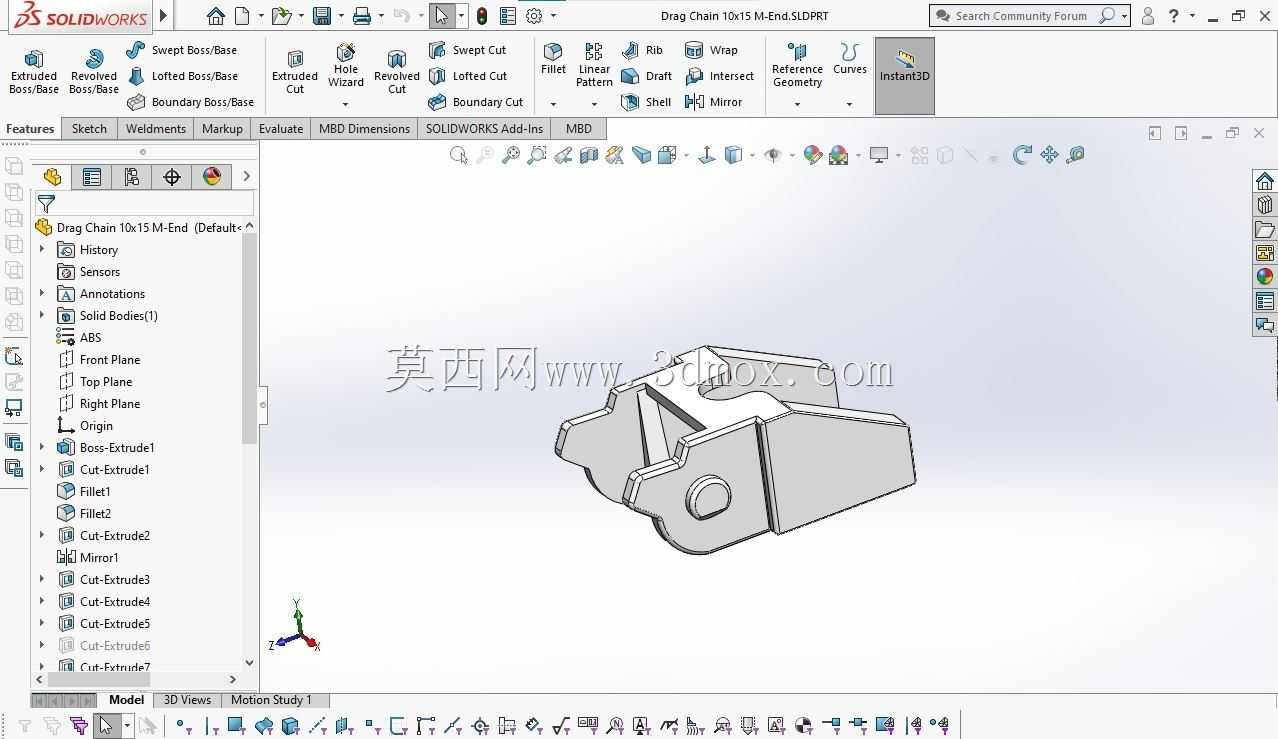

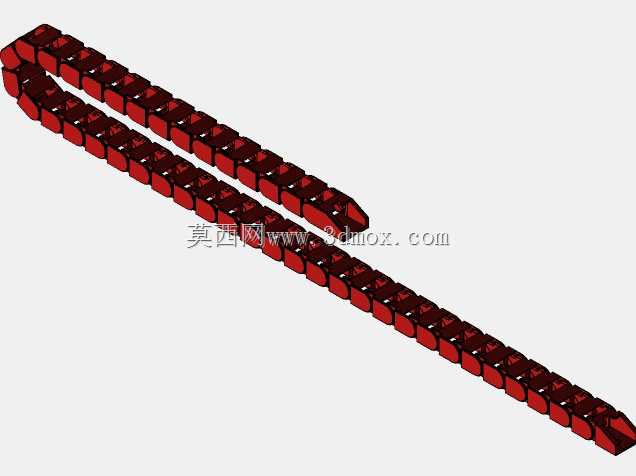

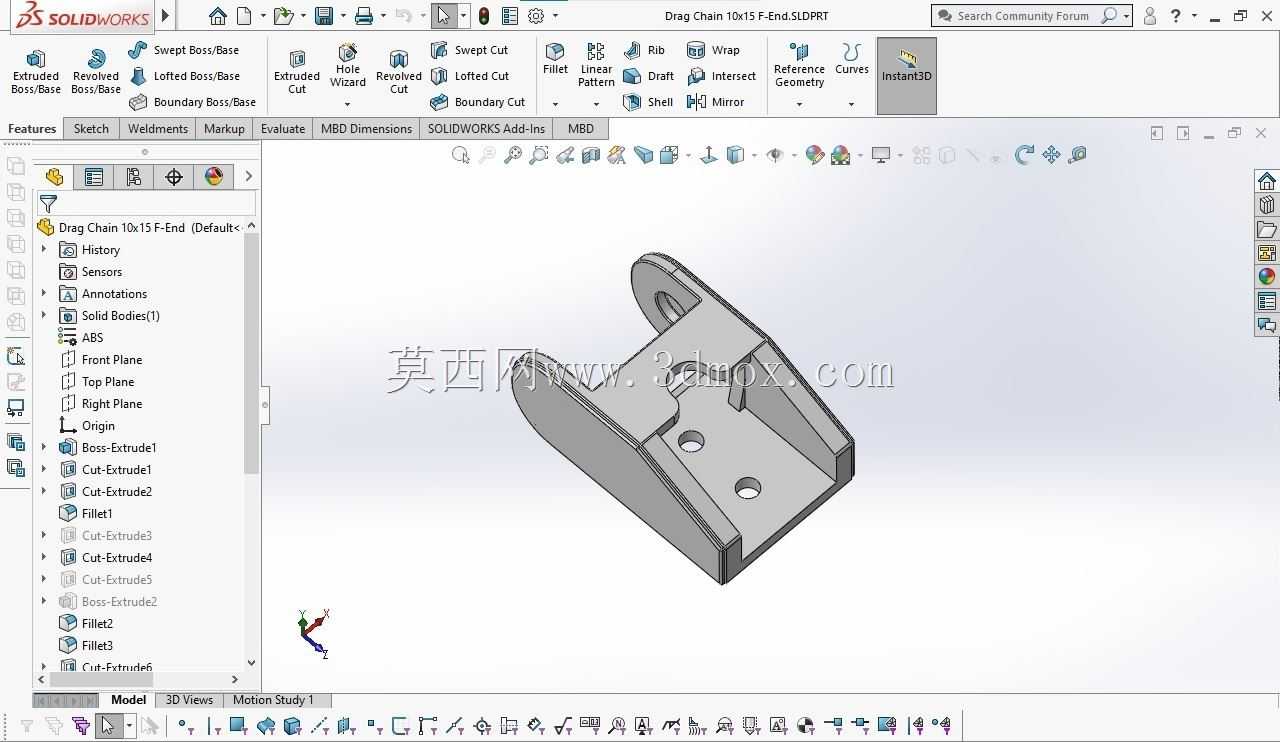

在安装边界上，这款拖链的两端预留了通用的固定安装位，可以通过M3规格的螺丝直接固定在设备的运动部件与机架端面上，不需要额外设计定制转接件，安装操作十分便捷。拖链整体采用模块化链节拼接设计，使用者可以根据自身设备的实际行程长度，灵活增减链节数量调整拖链总长度，不需要重新打印整根拖链，大幅降低了定制适配的成本。拖链的外侧采用封闭式结构，可以有效阻挡加工过程中产生的细小切屑、粉尘进入拖链内部磨损线缆，内侧则做了光滑圆角处理，不会在拖链往复运动时刮伤线缆外皮，全方位延长内置线缆的使用寿命，非常适合个人DIY设备制作、小型自动化样机研发的布线场景使用。
