可3D打印四自由度桌面级机械臂结构

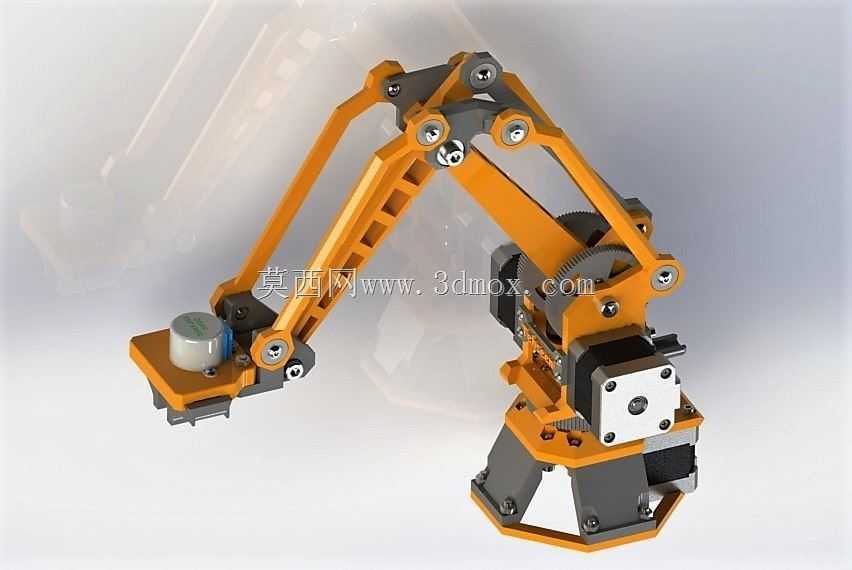

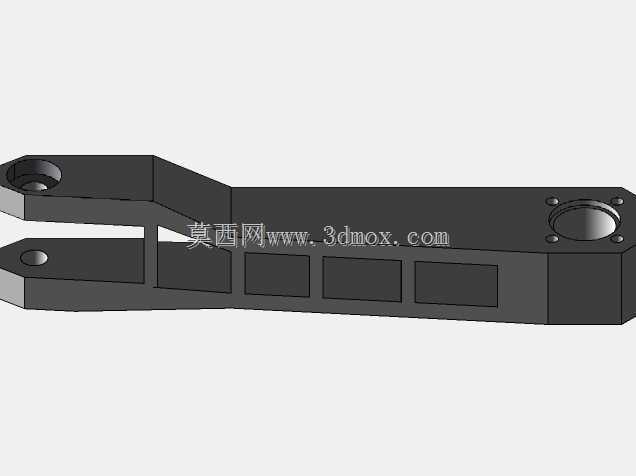

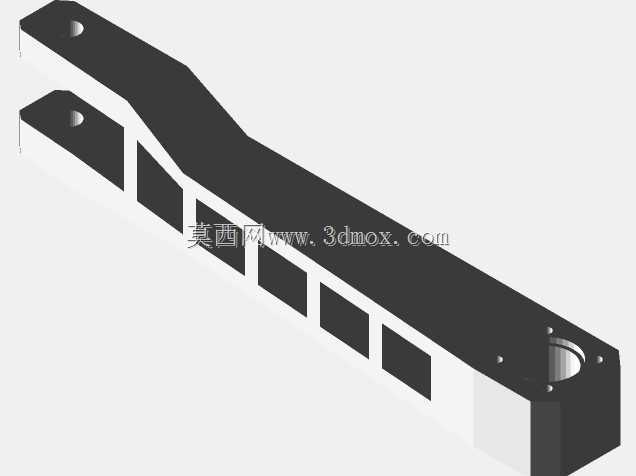

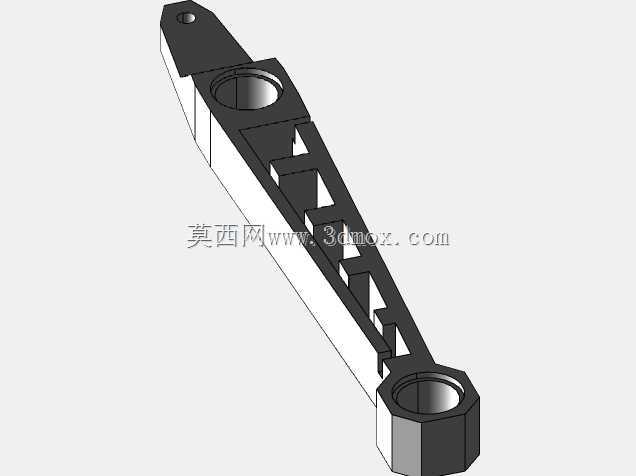

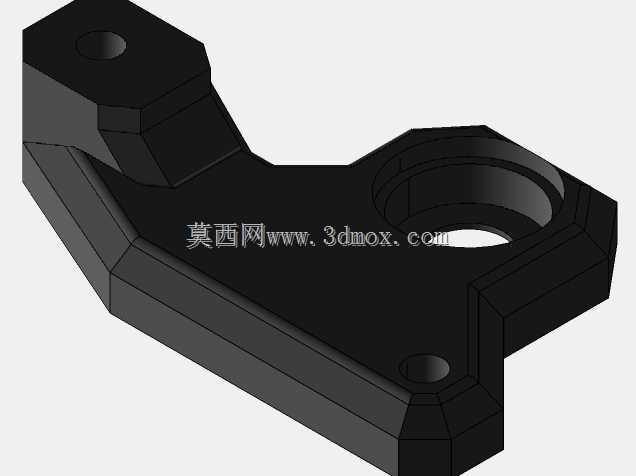

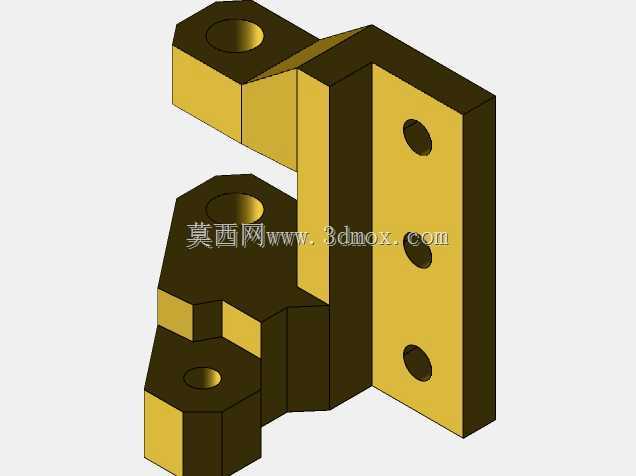

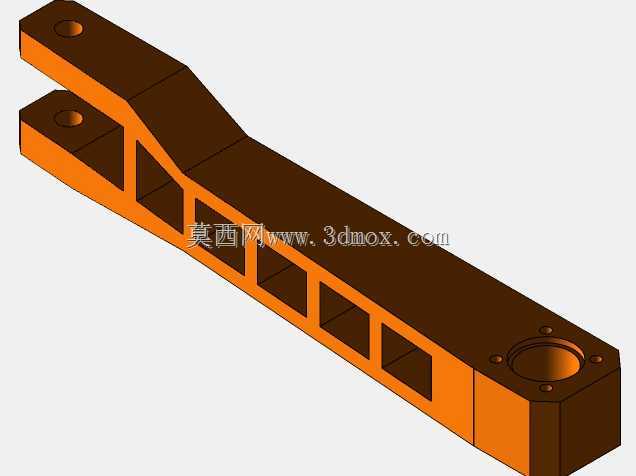

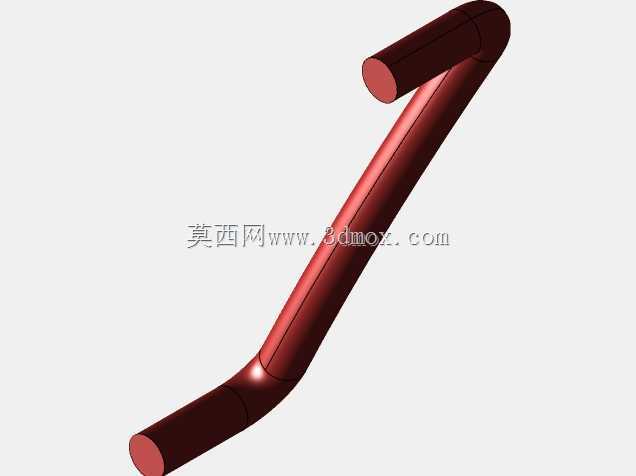

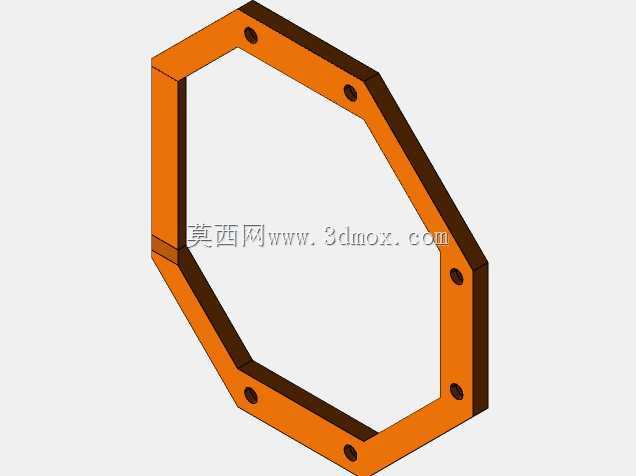

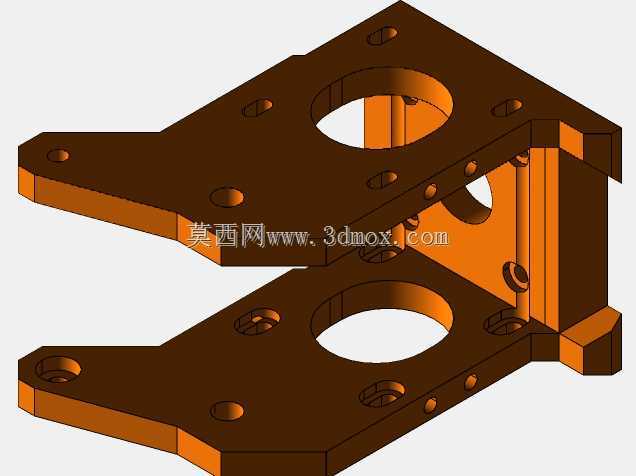

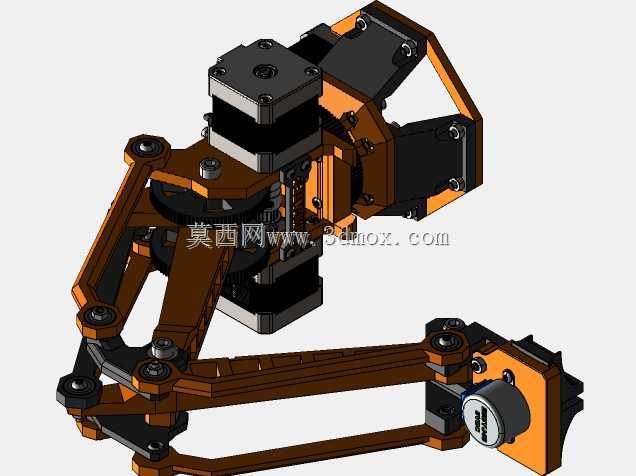

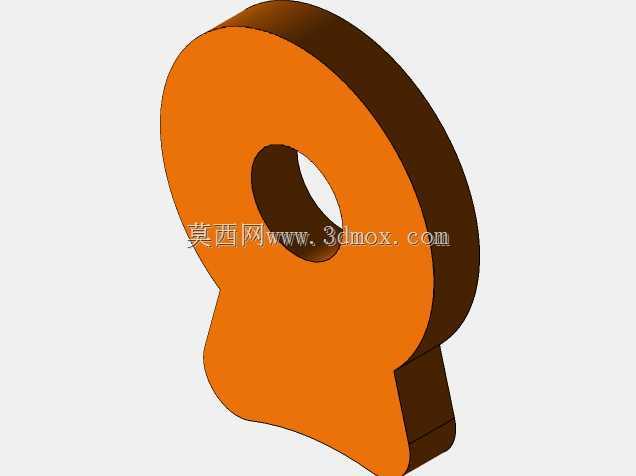

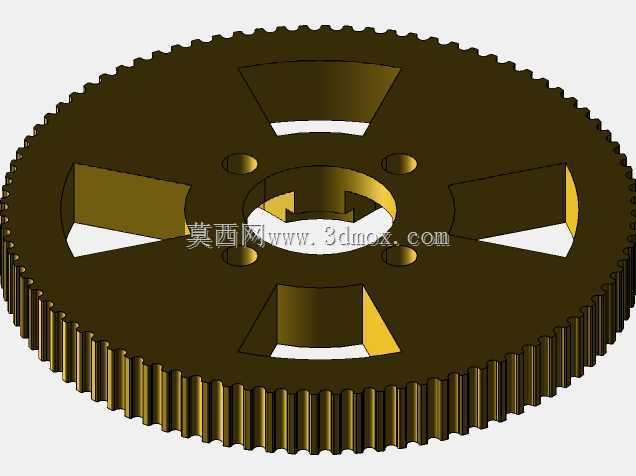

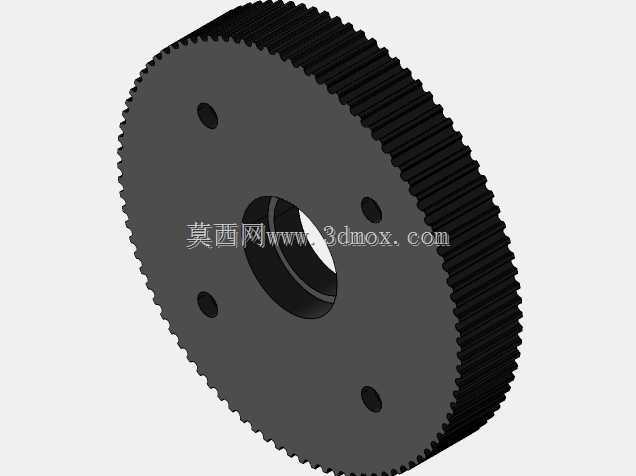

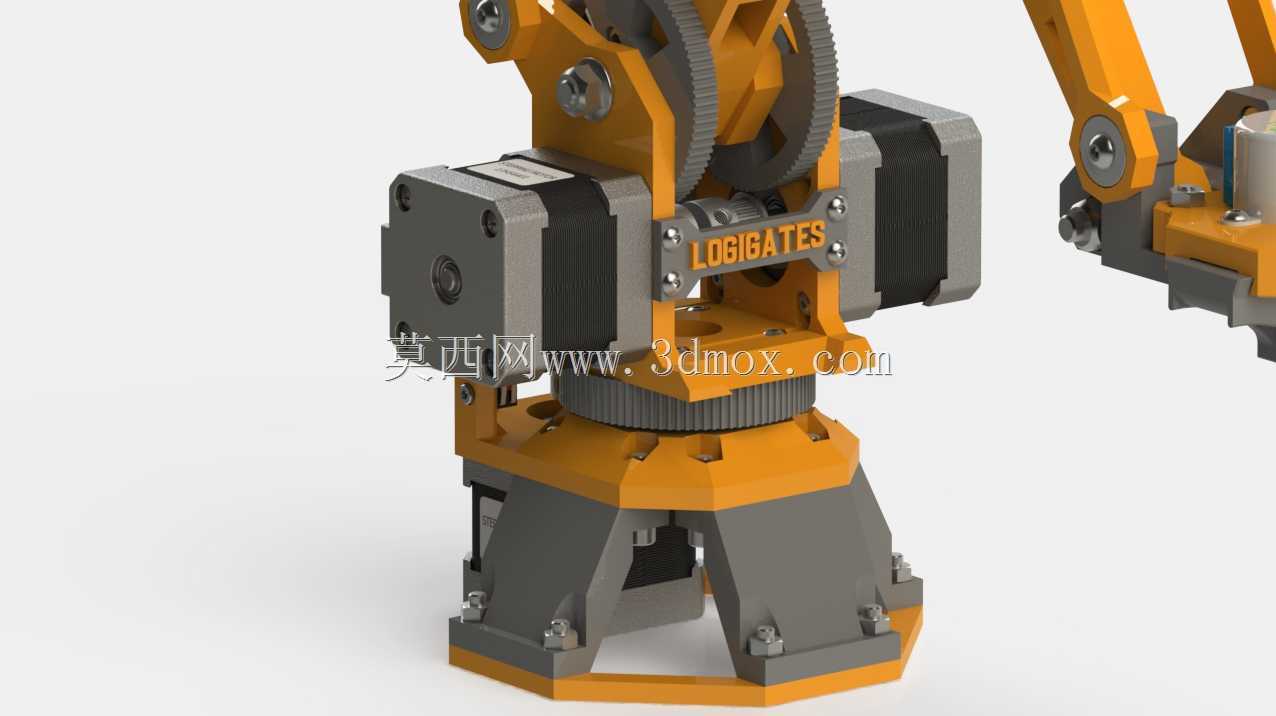

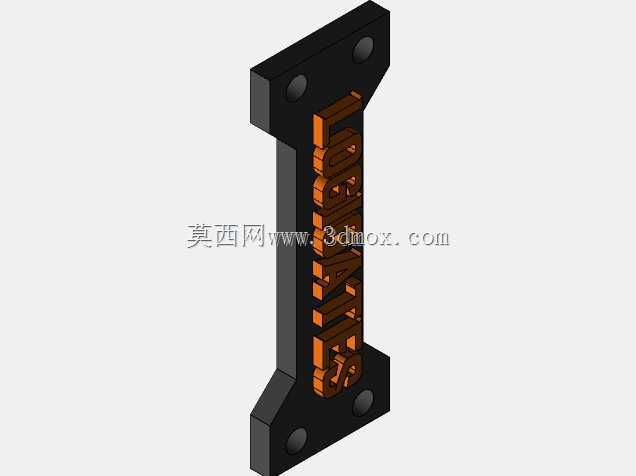

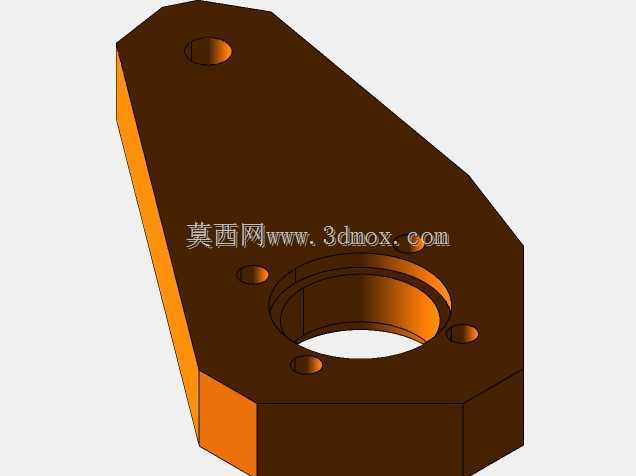

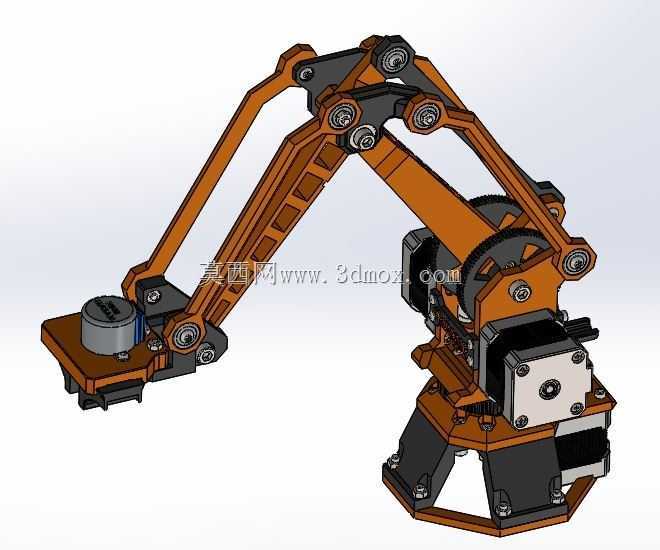

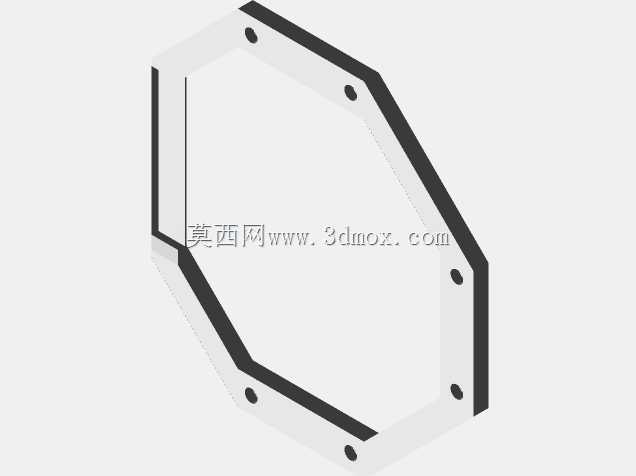

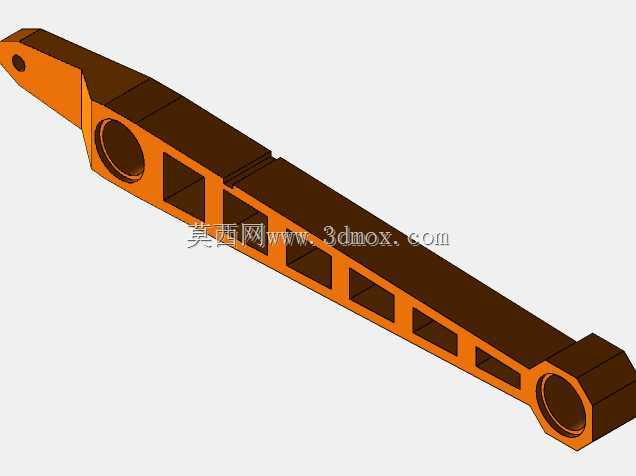

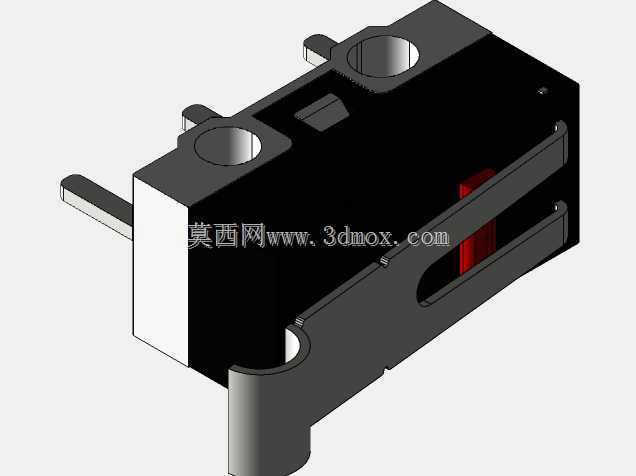

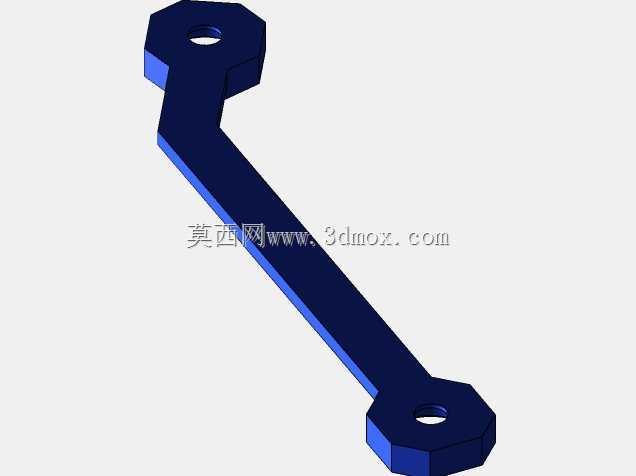

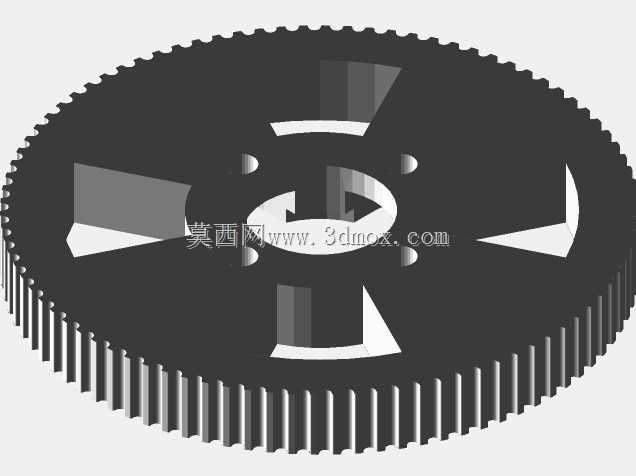

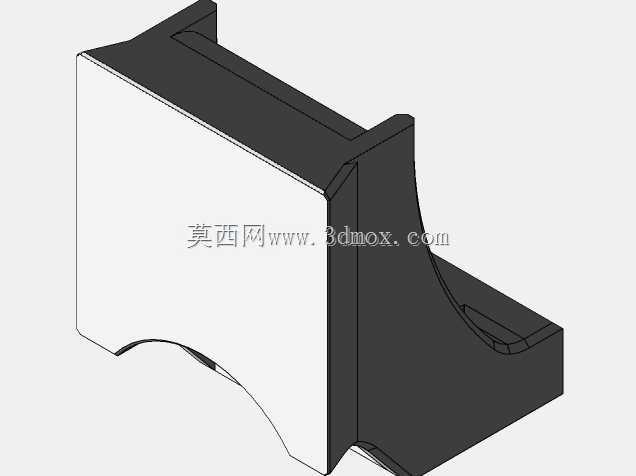

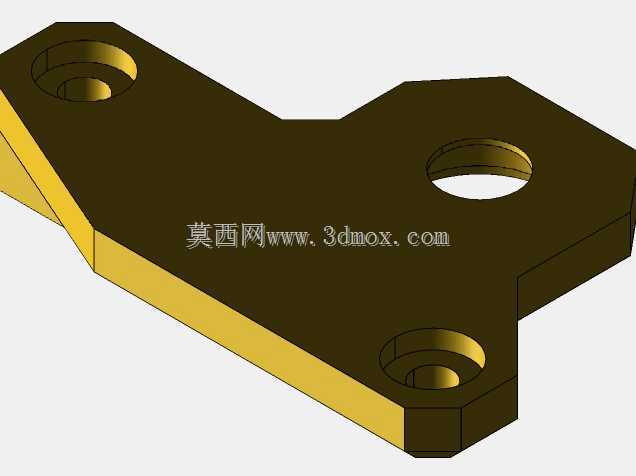

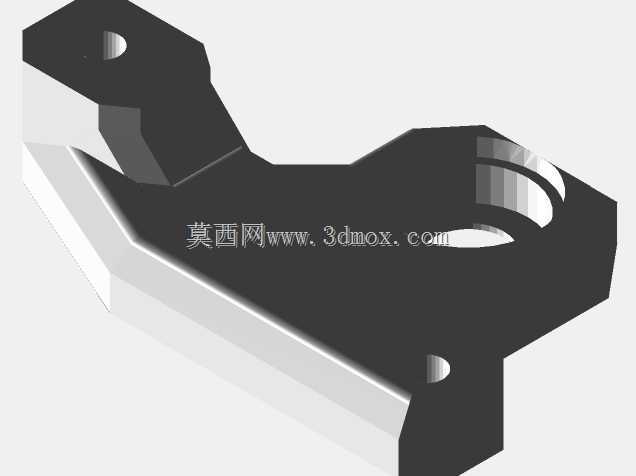

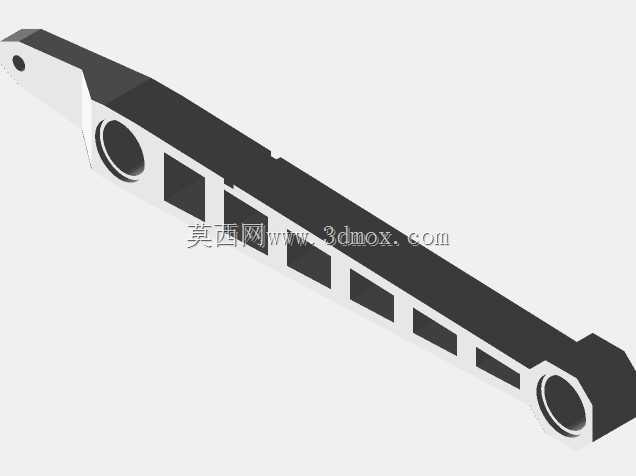

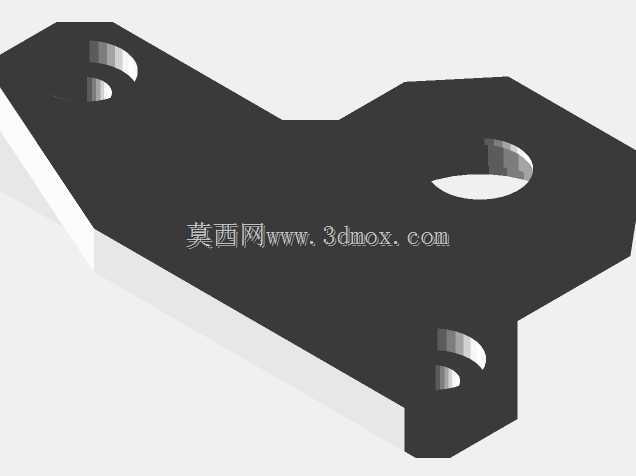

　　这款四自由度机械臂结构面向桌面级小型作业场景设计，可直接通过3D打印完成大部分结构件的制作，适配个人DIY、教学实训、小型物料搬运等多种实际使用需求。从结构布局来看，整机采用多关节串联构型，底座为多面支撑结构，可直接通过螺栓固定在工作台面，安装时需预留底座直径120mm的圆形安装区域，底座上方设置腰转关节，可实现水平方向360度连续回转，满足不同方位的作业覆盖需求。大臂与小臂均采用镂空式桁架结构设计，在保证结构刚性的前提下尽可能降低自身重量，减少关节驱动端的负载，大臂长度设计为180mm，小臂长度设计为160mm，末端执行器安装面距离底座安装面的最大垂直作业高度可达320mm，水平最大作业半径为350mm，

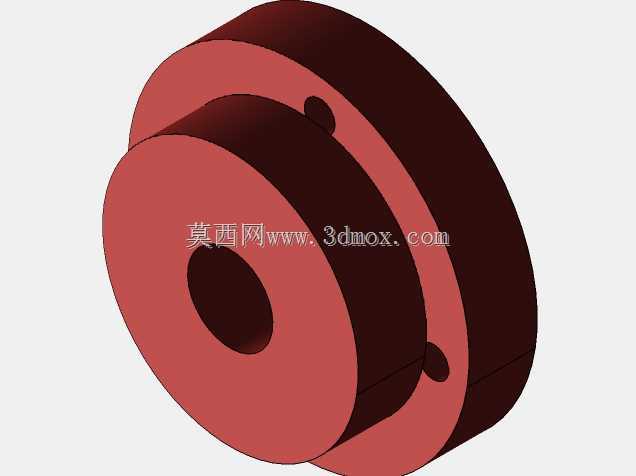

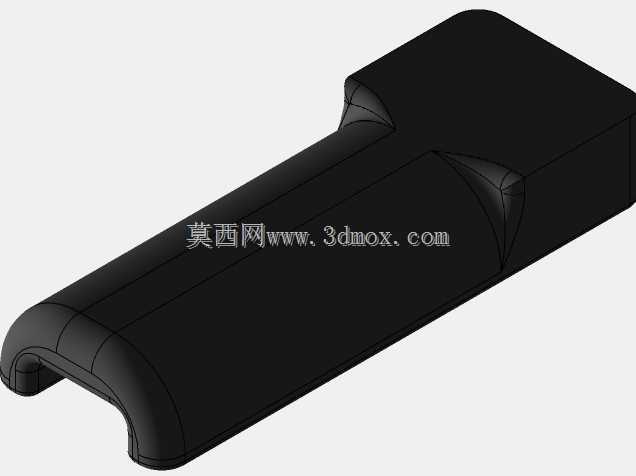

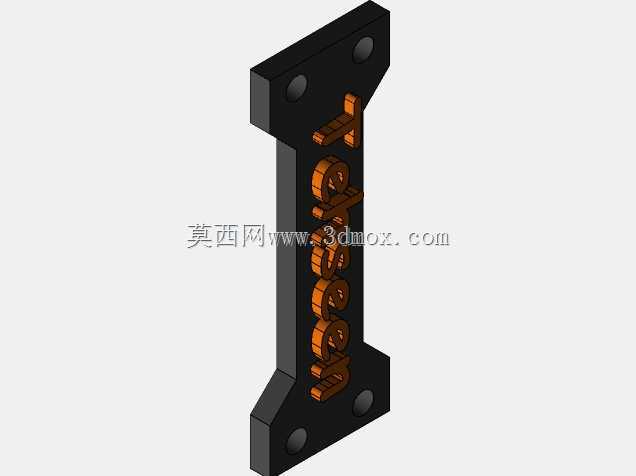

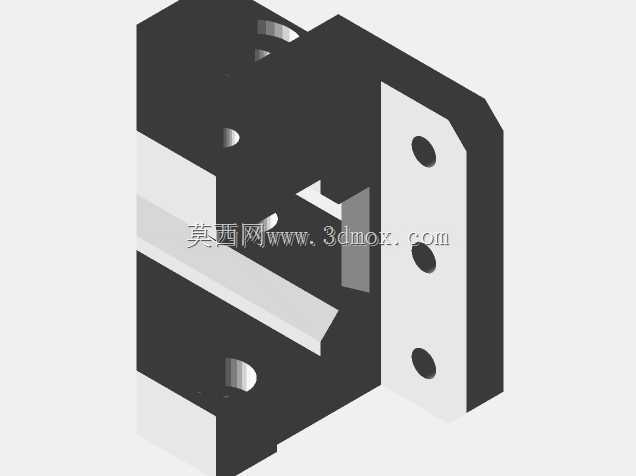

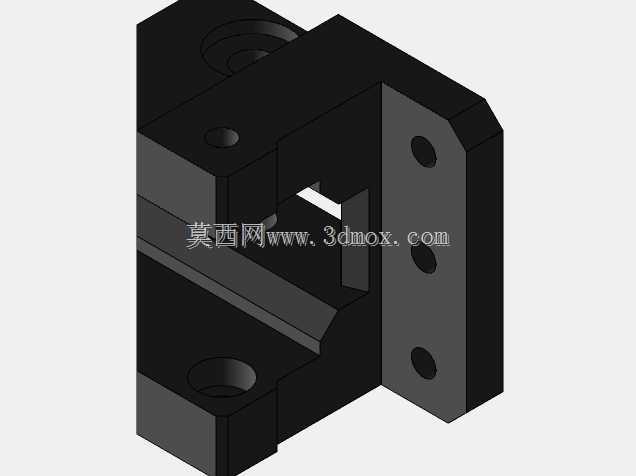

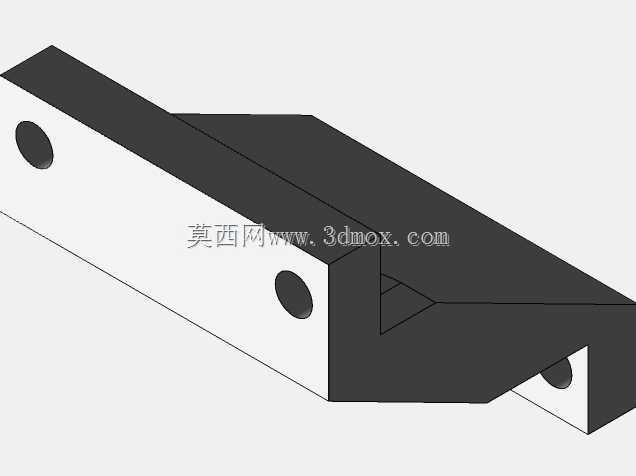

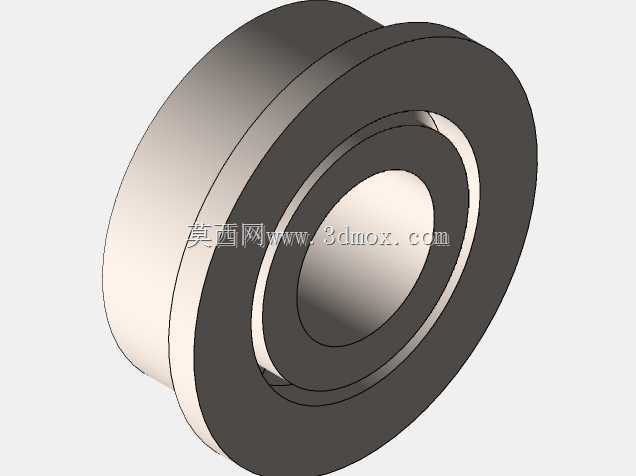

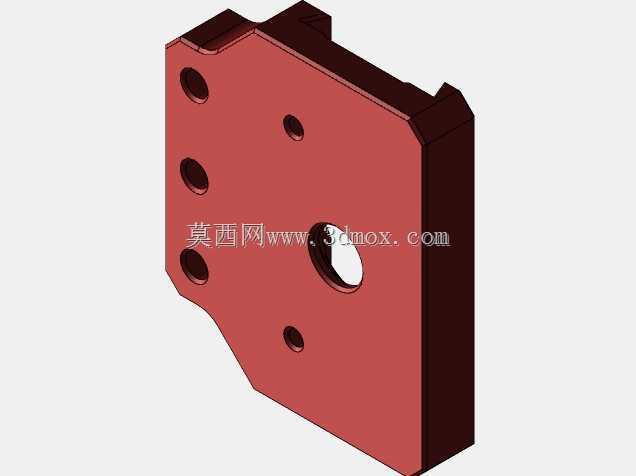

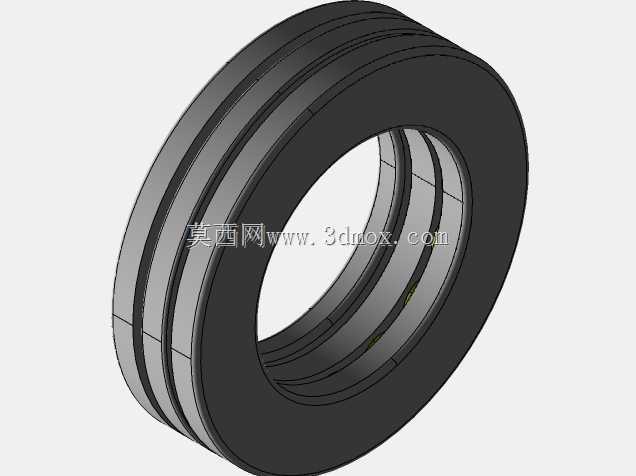

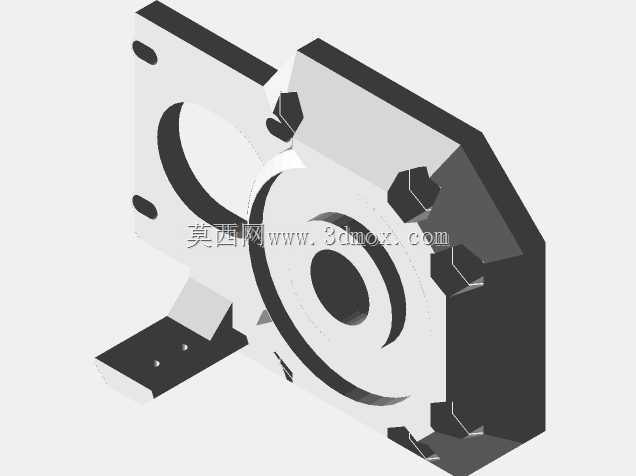

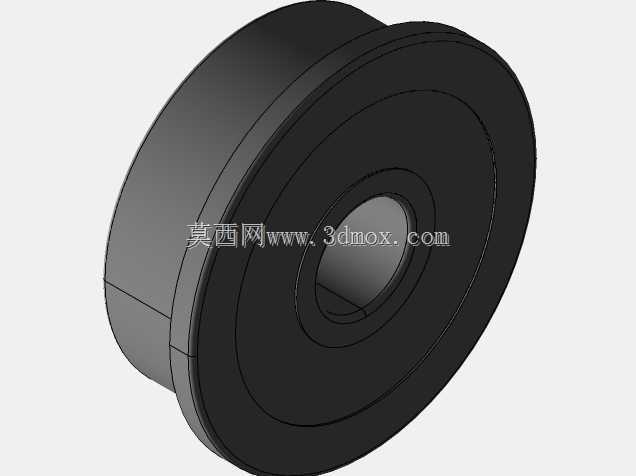

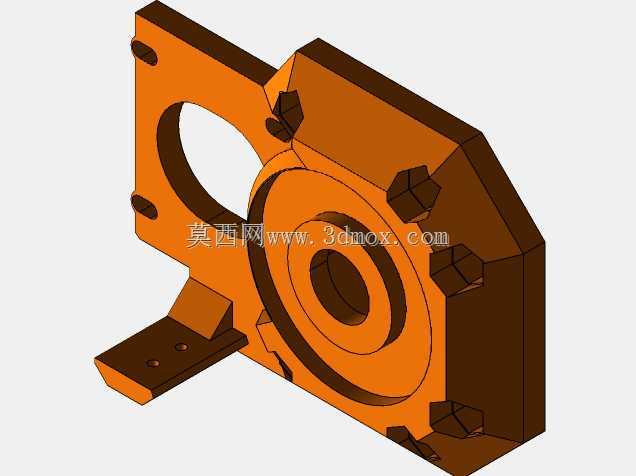

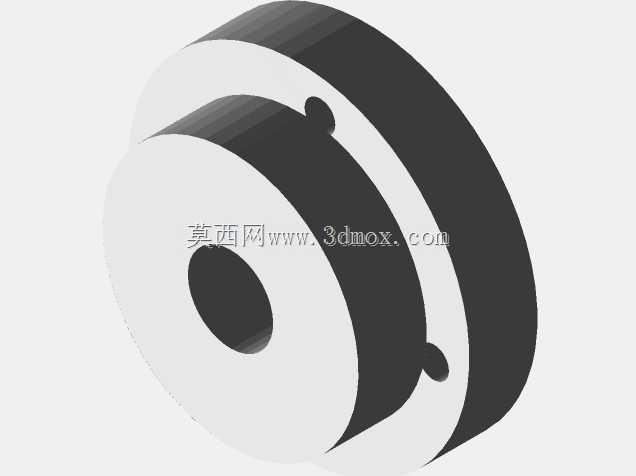

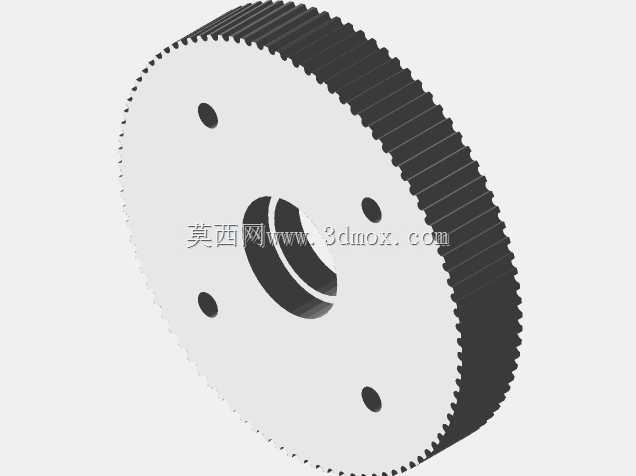

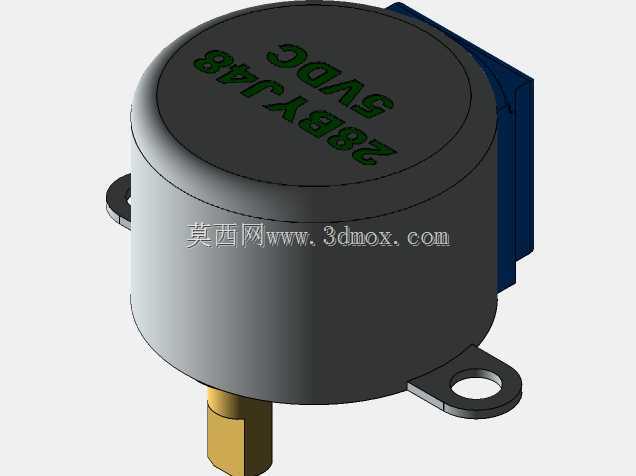

　　完全覆盖桌面级小型作业的空间范围。关节连接部位均采用标准轴承配合螺栓锁紧的结构，既保证关节转动的顺滑度，也可根据实际使用磨损情况快速更换紧固件，降低后期维护成本。末端执行器采用平动夹爪结构，夹爪开合行程为0-50mm，可夹持规则形状的小型工件、教学演示用模块、3D打印成品等物件，夹爪接触面预留了防滑垫安装槽，可粘贴橡胶垫提升夹持摩擦力，避免作业过程中物件脱落。从设计思路层面，该结构优先考虑3D打印的工艺适配性，所有结构件的壁厚均设置为2mm以上，无小于45度的悬空打印结构，无需额外添加支撑即可完成FDM工艺打印，打印完成后仅需去除少量毛边即可完成装配，大幅降低个人制作者的加工门槛。关节驱动端预留了标准舵机的安装位，

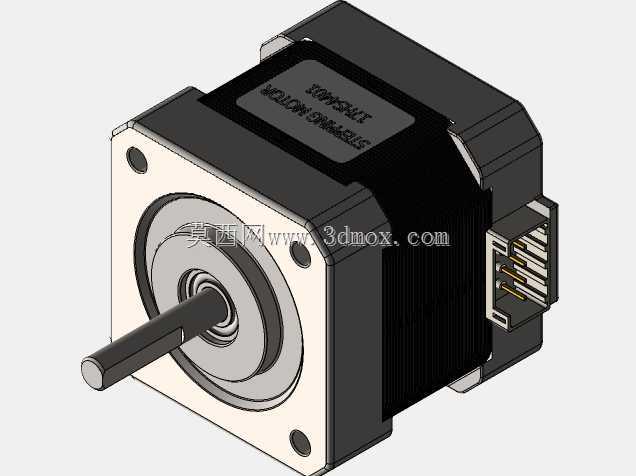

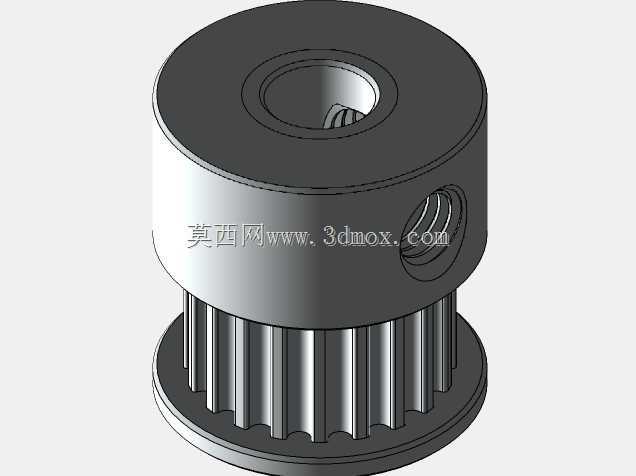

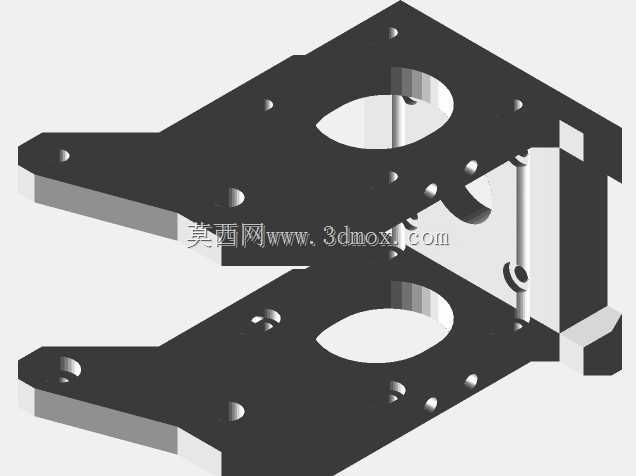

　　可直接适配市面上常用的20kg、15kg扭矩数字舵机，走线槽沿臂身内部镂空区域布置，可将驱动线缆完全隐藏在结构内部，避免臂身运动过程中线缆与外部结构发生剐蹭，提升整机运行的可靠性。在教学实训场景中，该结构可作为机器人机构学、运动学算法验证的实物载体，学生可通过装配、调试全过程理解串联机械臂的关节运动逻辑、正逆解运算的实际对应关系，也可自行更换末端执行器，拓展写字、画图、小型搬运等不同功能。在个人DIY场景中，制作者可根据自身需求调整臂身长度参数、更换更高扭矩的驱动部件，拓展作业范围，也可搭配视觉模块实现简单的物件识别分拣功能。整机装配完成后，各关节的运动间隙可通过连接螺栓的锁紧力度进行调整，

　　出厂默认的间隙设置可保证臂身在最大伸展状态下末端定位重复精度在1mm以内，满足桌面级作业的精度要求。底座内部预留了控制板的安装空间，可直接放置常用的开源控制板、驱动扩展板等电子元件，无需额外设计控制盒，进一步压缩整机的占用空间。需要注意的是，由于结构件采用3D打印工艺制作，长期负载作业时需关注关节连接部位的磨损情况，若出现松动可及时更换铜套嵌件提升耐磨性能，若需要更大的负载能力，也可将臂身结构件替换为铝合金机加工件，安装接口完全通用，无需修改其他配合部件的尺寸。夹爪的驱动采用独立舵机布置在腕部关节位置，传动路径短，夹持力控制更加直接，腕部关节可实现末端的俯仰动作，配合腰转、大臂摆动、小臂摆动三个自由度，可实现作业空间内任意角度的姿态调整，满足不同摆放角度物件的夹持需求。
