光纤激光加工透镜焦距校准聚焦工具

　　在激光加工车间的日常作业里，光纤激光打标机、CO2激光切割机的焦距校准一直是影响加工精度的核心环节，不少一线操作师傅都遇到过因焦距偏差导致打标字迹发虚、切割断面挂渣、切缝过宽的问题，尤其是更换不同批次工件、调整工作台高度后，反复用钢尺测量、试打校准的过程不仅耗时，还容易因人为测量误差带来批量加工废品。这款聚焦工具正是针对这类现场痛点设计的专用校准辅具，核心作用是快速定位F-Theta场镜的最佳工作焦距，无需反复试切试打，就能让激光焦点精准落在工件加工表面。

　　从实际使用场景来看，这款工具适配主流的光纤激光打标设备，针对110x110mm常规幅面的打标工作区做了适配优化，原生设计对应焦距约166mm的激光镜头，同时预留了焦距调节区间，可覆盖148mm到178mm范围的镜头焦距匹配需求，使用者也可以根据自身设备的镜头参数调整结构尺寸，拓展适配不同焦距的场镜，除了光纤激光打标场景，也可用于CO2激光切割机的切割头聚焦定位，辅助快速找到切割头与板材的最佳工作距离。

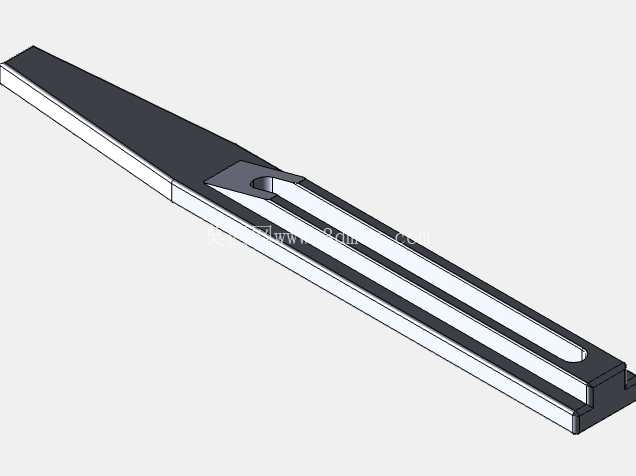

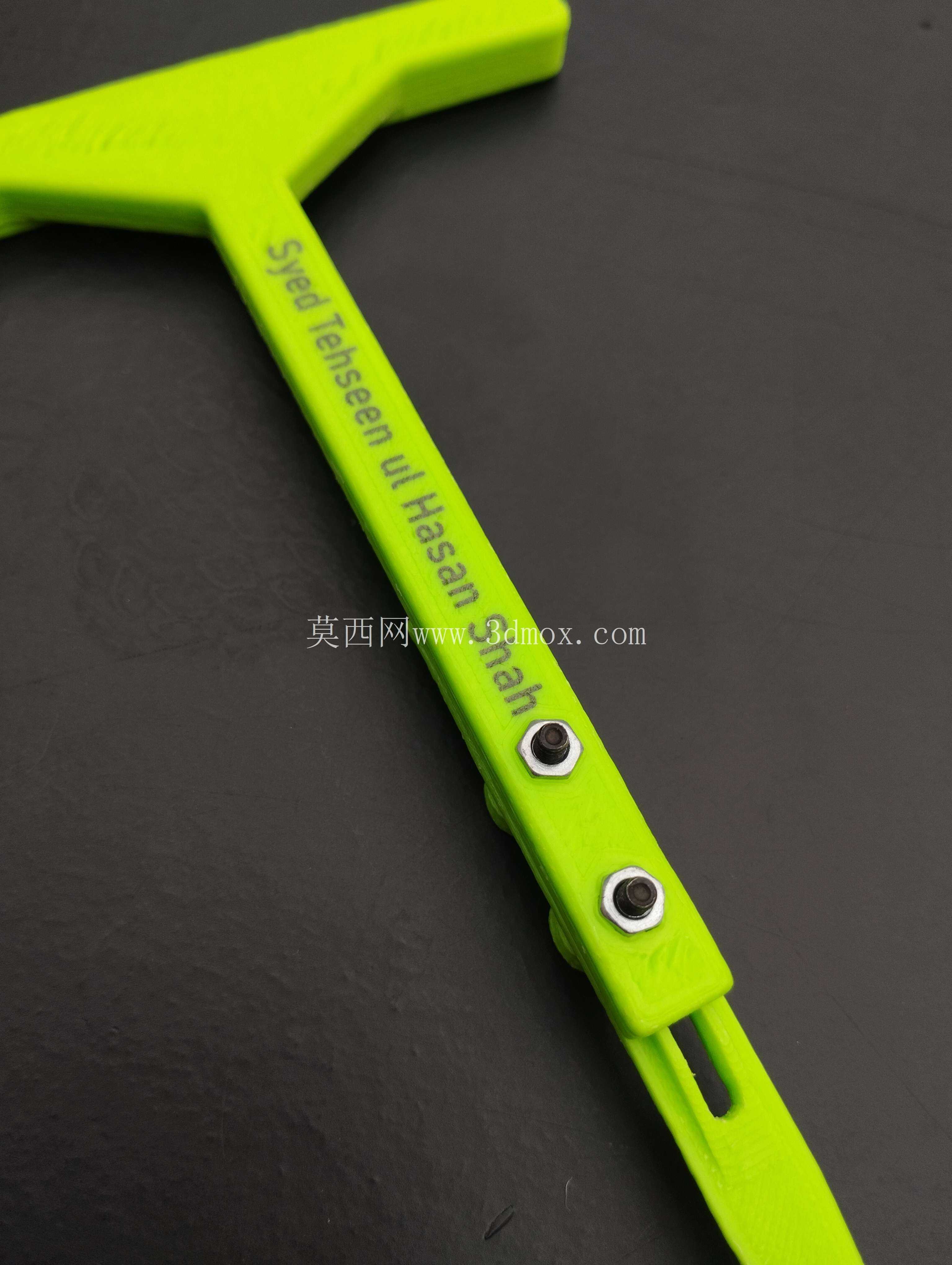

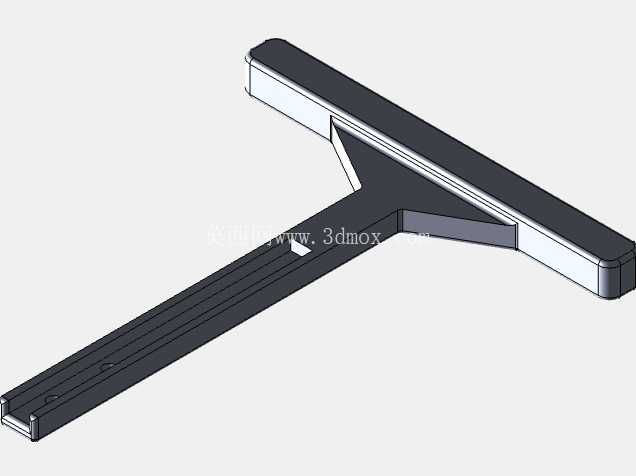

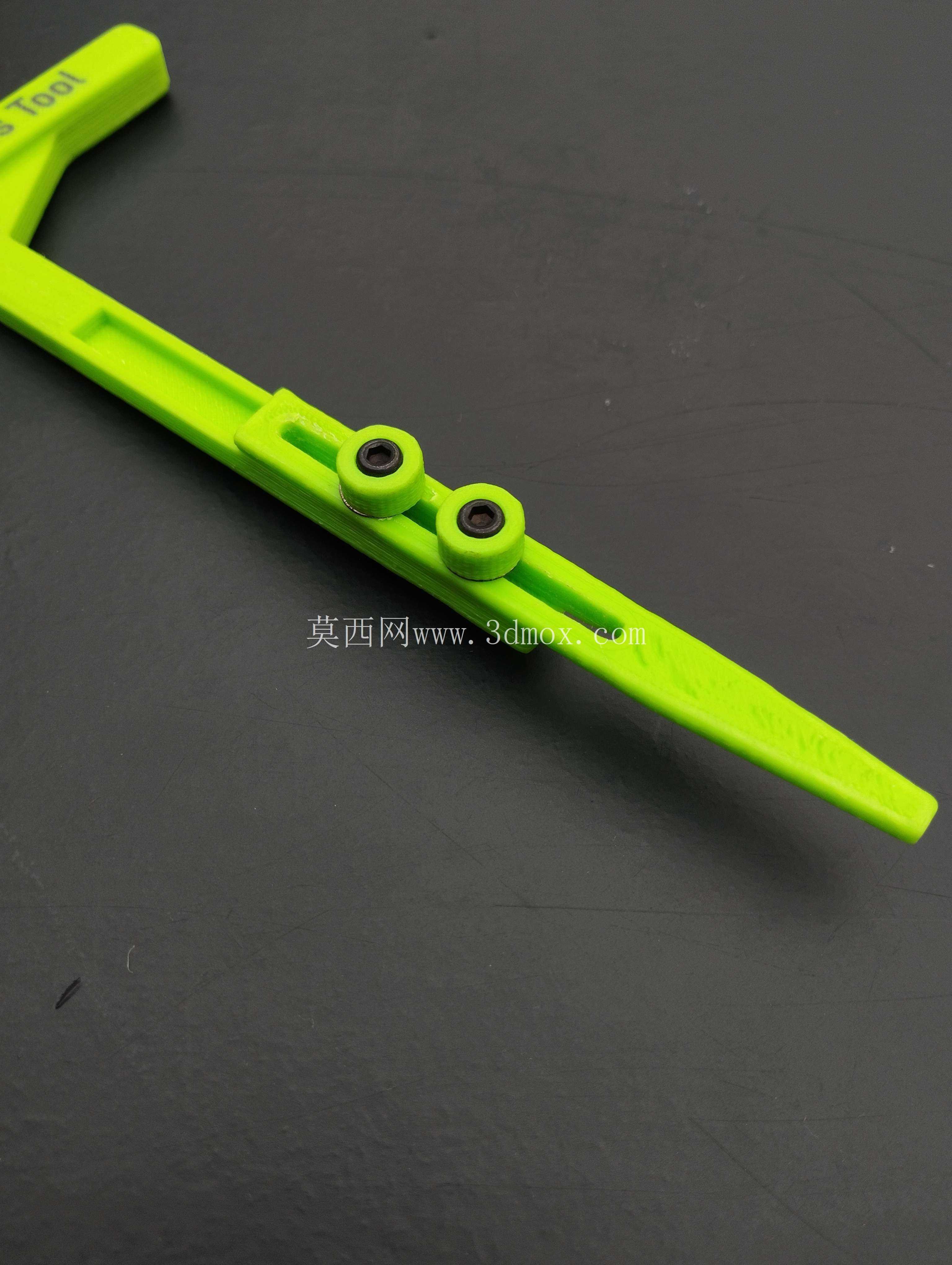

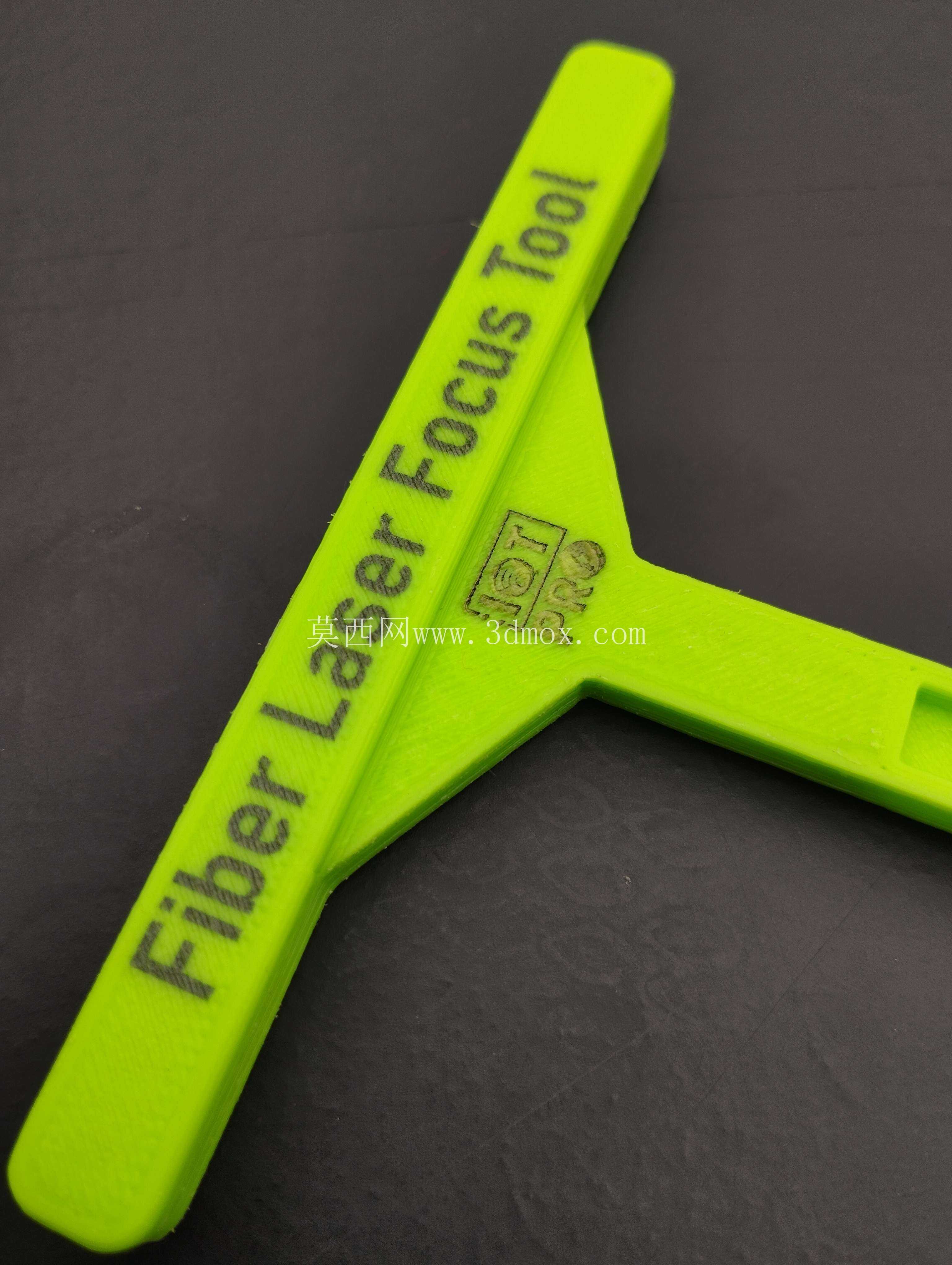

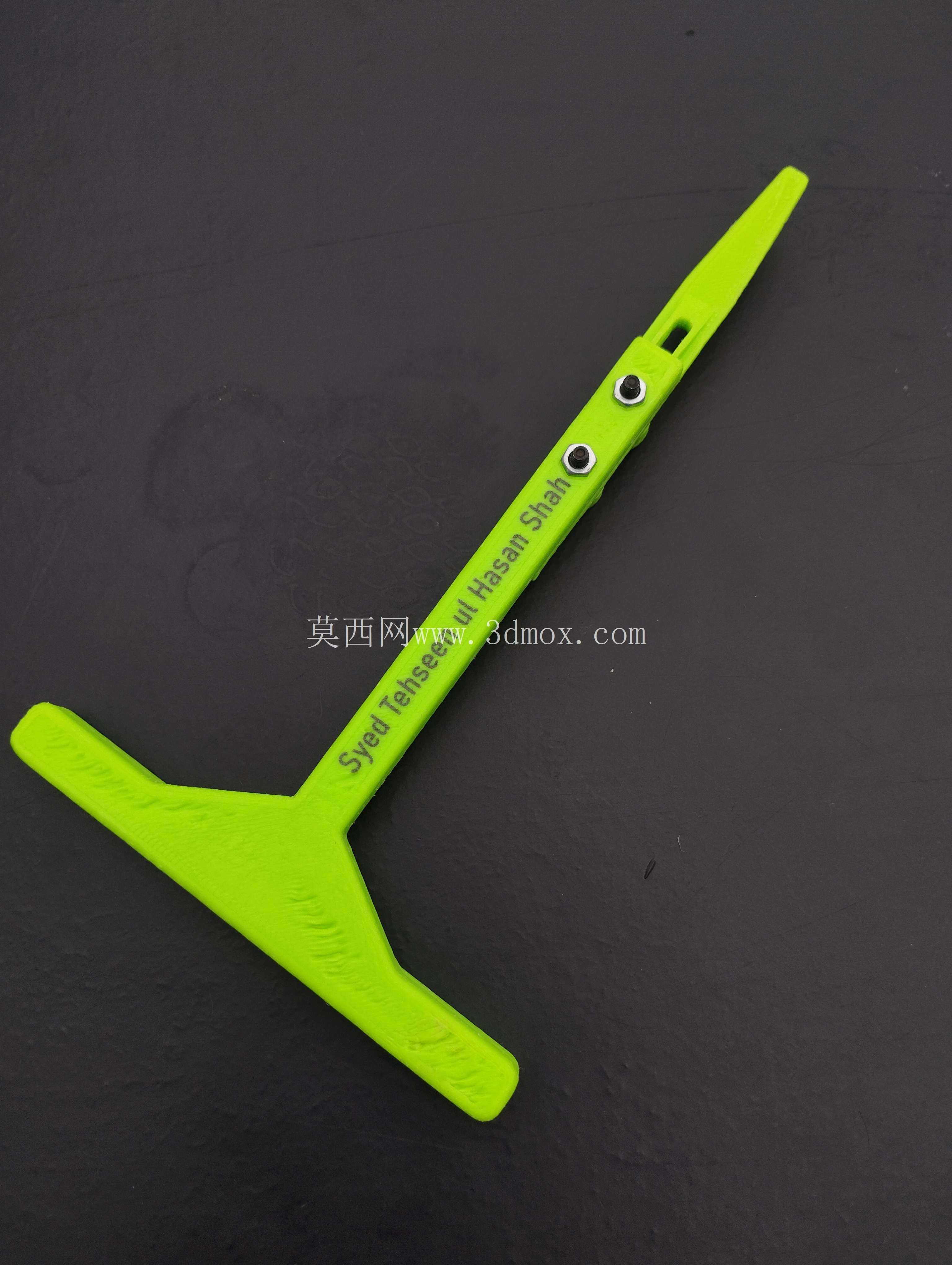

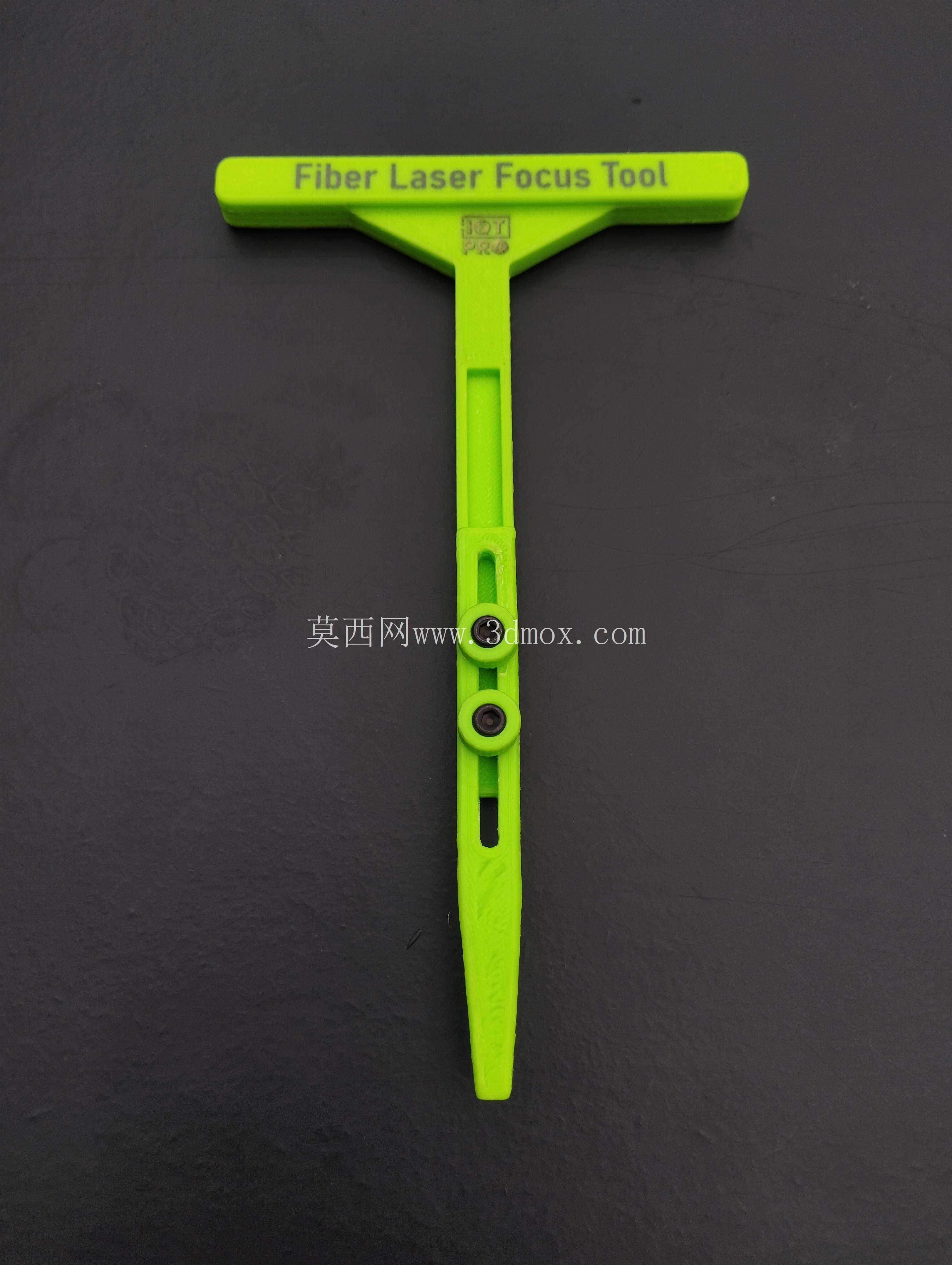

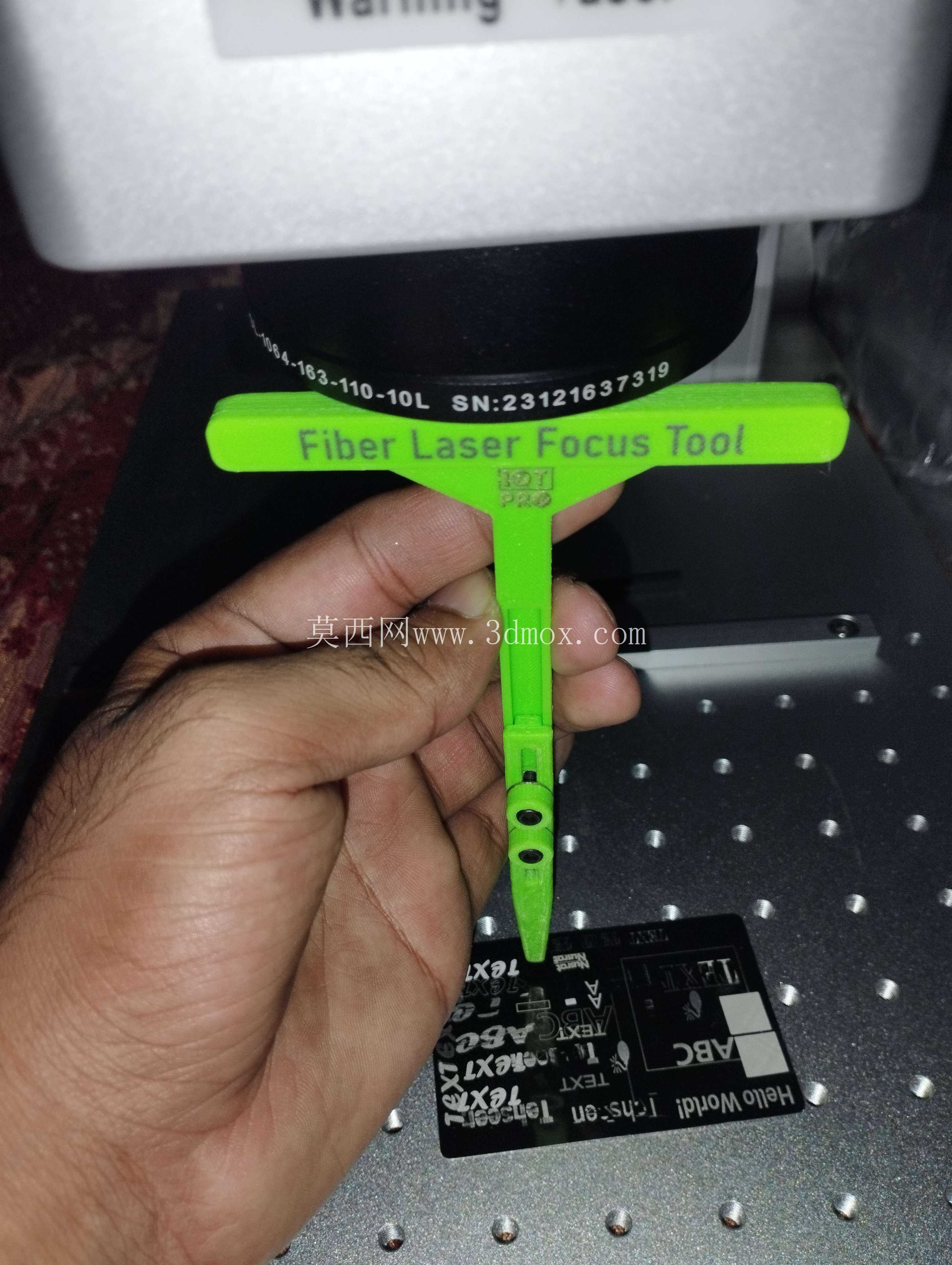

　　设计思路上完全围绕现场操作的便捷性展开，整体采用T型手持结构，握持部分做了贴合人手握持的轮廓处理，操作时单手握持即可完成定位，不需要额外的固定装置。工具下端的定位支脚做了阶梯式的刻度标识，不同的卡位对应不同的焦距数值，使用时只需将工具下端抵在工件表面，上端贴合激光镜头的下端面，就能快速确认镜头与工件的距离是否处于最佳焦距位置，相比传统的钢尺测量，这种结构完全规避了钢尺歪斜、读数误差带来的焦距偏差，新手操作人员也能快速完成焦距校准，不需要积累长期的操作经验。

　　结构尺寸方面，工具整体采用轻量化设计，手持部分长度适配成年人手掌握持宽度，不会因为尺寸过大导致操作干涉，下端的定位柱直径做了收窄处理，不会遮挡打标区域的定位视线，在狭小的工装夹具间隙里也能顺利伸入完成定位。安装边界上，这款工具属于手持外置辅具，不需要和激光设备做任何硬连接，也不需要改动设备原有结构，拿到手就能直接使用，不会对设备的原有光路、运动结构造成任何影响，适配不同品牌、不同型号的光纤激光打标机，只要场镜焦距在工具覆盖的调节范围内，都可以直接使用。

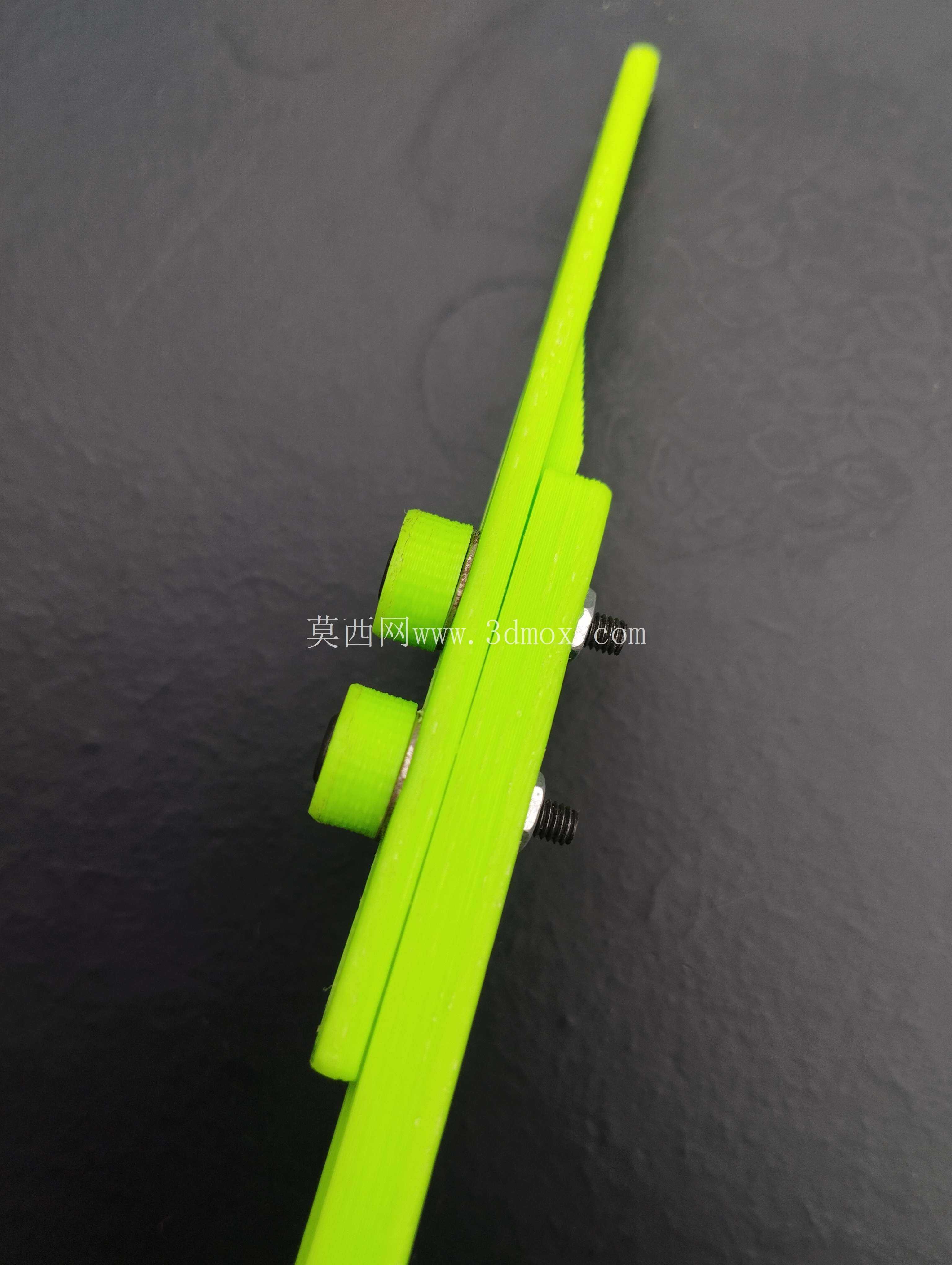

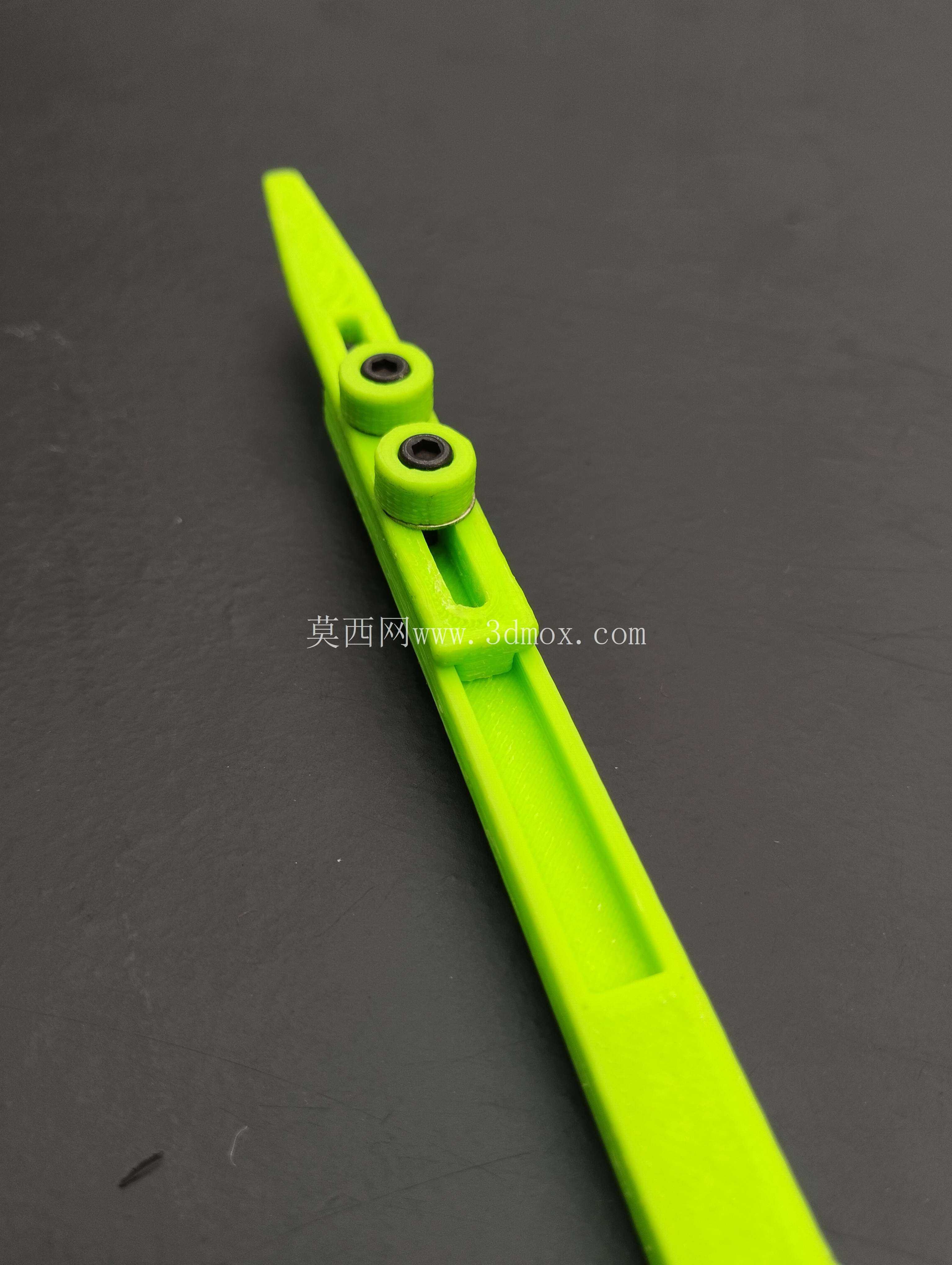

　　从功能特性来看，工具的定位端面做了平面度处理，和镜头端面、工件表面接触时不会出现倾斜导致的测量偏差，定位支脚的卡位做了清晰的档位区分，调节时可以清晰感知卡位的锁定感，不会出现使用过程中档位滑动导致的定位失准。相比市面上常见的固定焦距定位块，这款可调节的结构不需要针对不同焦距的镜头单独制作对应尺寸的定位块，一个工具就能覆盖多台不同参数设备的校准需求，减少车间里辅具的存放管理成本。在实际加工场景中，遇到不同厚度的工件需要调整工作台高度时，用这款工具可以在几秒内完成焦距确认，相比过去反复试打调整的流程，能大幅缩短设备换产调整的时间，尤其是小批量多品种的加工订单，能有效减少设备待机调整的时间占比，提升整体加工效率。同时，统一的定位标准也能避免不同操作人员操作时的焦距判断差异，让同一台设备加工出来的产品质量保持一致，减少因人员操作习惯差异带来的质量波动。
