紧凑型双组联动剪式升降作业台结构

这款剪式升降结构主要面向狭小空间内的物料举升、工位高度调节场景，常见于电子装配线的工位高度适配、小型仓储单元的货位抬升、精密检测设备的水平高度校准场景，能够在有限的安装空间内实现稳定的垂直举升动作，替代传统固定高度的支撑台座，适配不同作业场景下的高度差需求，避免作业人员反复弯腰调整物料位置，也能为精密设备提供平稳的高度微调支撑，减少外接垫高块带来的支撑不稳、水平度偏差问题。

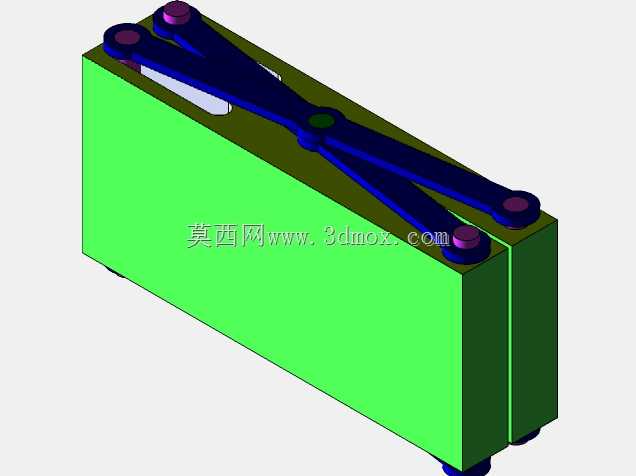

从实际用途来看，该结构采用双组平行剪臂联动的布局，两组剪臂对称布置在台体两侧，举升过程中两侧受力均匀，不会出现单侧偏载导致的卡滞、倾斜问题，收缩状态下整体结构完全收纳于底座内部，整体外形成规整的长方体形态，不需要额外预留剪臂外摆的避让空间，非常适合嵌入到现有工作台、输送线的预留空位中，不需要对原有产线布局做大规模改造。底座采用分体式双腔结构，既能够容纳收缩状态下的剪臂组件，也可以在内部集成驱动单元、导向限位组件，避免外露结构带来的安全防护隐患，台面上的安装孔位预留了标准的工装连接接口，可以直接固定工装夹具、物料托盘或者检测载具，不需要额外加工转接板。

设计思路上优先考虑了紧凑性与稳定性的平衡，剪臂的铰接点采用等距布置的方式，举升过程中剪臂的开合角度变化均匀，驱动端的受力波动小，不需要搭配大扭矩的驱动单元就能实现额定负载的举升，剪臂两端的连接轴套采用自润滑结构设计，长期往复运行也不会出现磨损卡滞的问题，底座底部预留了可调支撑脚的安装位，安装时可以快速调整整体水平度，适配地面不平整的安装场景。

从安装边界来看，收缩状态下整体外形为规整长方体，长宽尺寸适配常规小型工位的预留安装空间，举升行程覆盖常规作业的高度调节范围，最大举升高度下剪臂的支撑角度处于最优受力区间，不会出现剪臂过平导致的受力陡增问题，整体运行过程中无外凸运动部件，周边只需要预留少量的维护空间即可完成安装调试，不需要设置大范围的安全防护围栏，适配车间内密集排布的工位布局需求。
