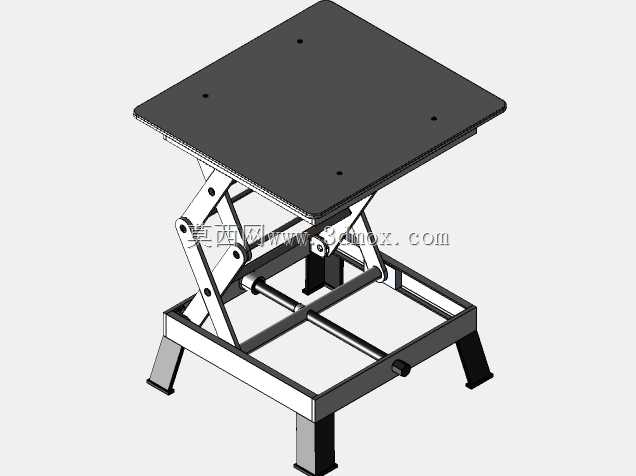

小型手动剪式液压升降作业平台结构

这款剪式升降结构是面向轻型物料举升、工位高度适配场景设计的小型作业承载设备，在轻工装配、仓储理货、实验室设备调试、小型机加工工位辅助等场景中有着广泛的应用空间，能够解决固定高度工作台无法适配不同作业高度需求、轻型重物人工抬举易产生劳损与安全隐患的实际问题，可在0到额定升程范围内平稳调整承载面高度，为作业人员提供符合人体工学的操作高度，或是将轻型工件、物料举升到指定高度完成对接、装配、检测等工序。

从功能特性来看，该结构采用经典的剪式交叉臂作为力的传导与支撑结构，依靠底部的手动驱动部件带动传动杆动作，推动交叉剪臂绕铰接点转动，实现顶部承载平台的平稳升降，剪臂的铰接点位均做了耐磨衬套的适配设计，能够在反复升降过程中降低铰接处的磨损量，延长结构的整体使用寿命；底部框架采用方管焊接成型的框式结构，四个支撑脚做了加大接触面积的脚垫设计，能够在放置时分散设备对地面的压强，避免重载状态下出现侧倾、下陷的问题，保障升降作业过程的稳定性；顶部承载平台为平整的矩形钢板结构，台面上预留了四个标准安装孔位，既可以直接放置物料、工件开展作业，也可以通过孔位加装工装夹具、定位治具，满足不同场景的定制化搭载需求。

在设计思路上，这款结构优先兼顾了小型作业场景的空间占用需求，收拢状态下整体高度较低，能够推入工作台下方、货架间隙等狭窄空间存放，不会占用过多的车间或仓储使用面积；驱动结构采用手动液压驱动的形式，无需外接电源或气源，既可以在无供电的临时作业场景下使用，也避免了管线拖拽带来的作业范围限制，同时液压驱动具备自锁特性，当升降到任意目标高度后，可依靠液压回路的锁止功能固定平台高度，不会出现自主下滑、沉降的问题，保障作业过程的位置精度与使用安全。

从安装与使用边界来看，该结构的底部框架外形尺寸适配常规小型工位的摆放需求，无需在地面做预埋、打孔等固定安装工序，放置在平整的硬化地面上即可投入使用，对安装场景的基础要求极低；顶部平台的尺寸能够覆盖大多数轻型工件、周转箱的承载需求，剪臂的展开行程经过合理配比，既保证了足够的升降高度范围，也避免了升程过大导致结构稳定性下降的问题，在额定承载范围内使用时，平台的水平偏移量控制在极小范围内，不会出现升降过程卡顿、偏摆的问题，能够为轻型举升作业提供稳定可靠的承载支撑。
