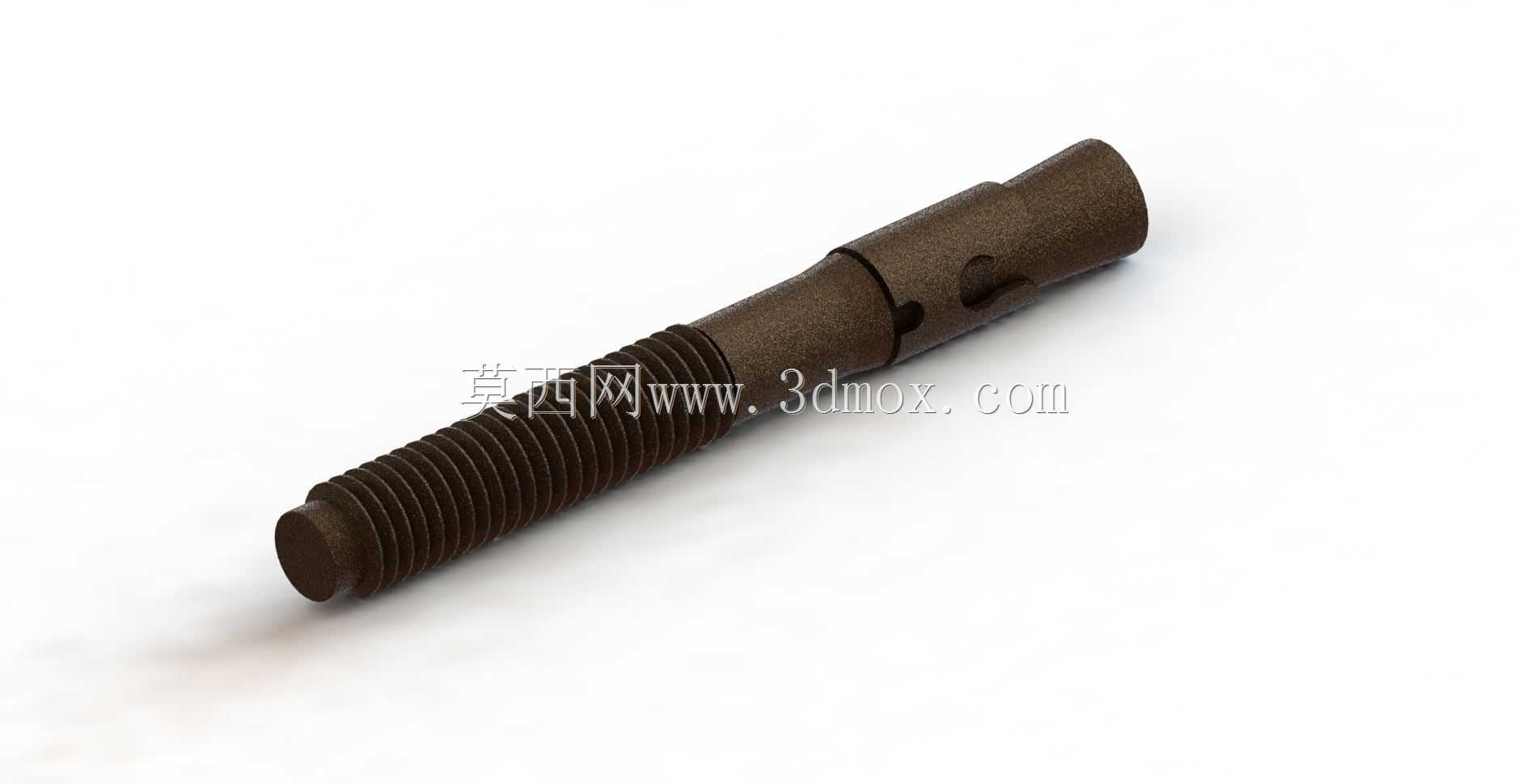

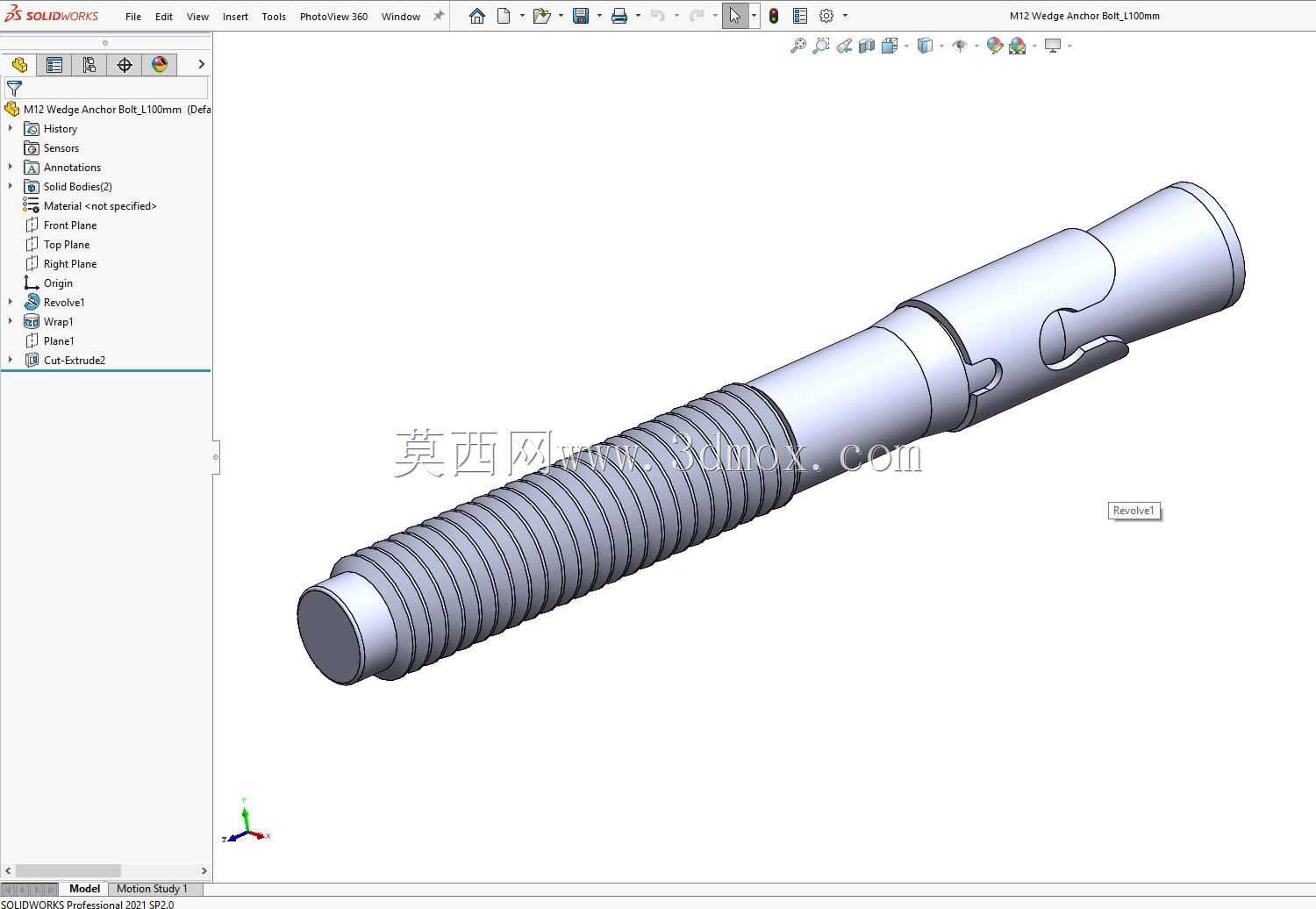

M12规格L100长度楔形地脚螺栓结构

这款楔形地脚螺栓主要应用于工业厂房重型设备基座固定、钢结构立柱安装、大型机床地面锚固、电力设施基础连接等场景，是承担设备与混凝土地基间载荷传递、抵消设备运行振动偏移的核心连接构件，能够在动载荷、交变载荷工况下保持长期稳定的锚固力，避免设备运行过程中出现移位、沉降、倾斜等安全隐患。从功能特性来看，这款螺栓采用楔形胀锁结构设计，杆体一端加工有连续标准外螺纹，用于配套螺母实现设备基座的压紧调节，另一端设置楔形卡位结构，安装时将螺栓置入预先钻制的混凝土孔内，通过拧紧螺母带动杆体轴向位移，楔形结构会向外撑开胀紧孔壁，依靠机械咬合与摩擦力实现与地基的牢固锁合，相比传统直杆预埋螺栓，它无需提前预埋作业，可在土建完工后根据设备定位灵活钻孔安装，大幅降低施工定位偏差带来的安装返工问题，同时具备更好的抗拔、抗剪性能，适配中等载荷等级的工业设备固定需求。在设计思路上，这款螺栓严格遵循紧固件力学性能要求，杆体采用等强度变径设计，螺纹段长度预留足够的调节余量，可适配不同厚度的设备安装垫板，楔形卡位段的开槽角度、胀块接触面弧度经过反复校核，既保证胀紧时的应力均匀分布，避免局部应力集中导致的构件断裂，又能在安装时顺畅撑开，降低施工拧紧力矩要求；杆体过渡位置均做圆角卸荷处理，减少应力集中点，提升螺栓在长期振动工况下的疲劳寿命，表面的结构细节设计充分考虑了安装施工的便捷性，杆端的导向结构可顺利置入钻孔，卡位结构的防脱设计能避免安装前零件散落。从尺寸与安装边界来看，这款螺栓公称直径为M12，有效锚固长度为100mm，安装时需匹配直径14mm的混凝土地基钻孔，钻孔深度需略大于螺栓锚固长度以预留足够的胀紧行程，螺纹段外露长度可根据设备基座、调整垫片的总厚度进行适配，安装后螺栓轴线与地基面的垂直度偏差需控制在标准范围内，才能保证楔形结构均匀胀紧，发挥最优的锚固性能；安装边界需注意钻孔位置避开混凝土内部钢筋结构，孔内粉尘碎屑需清理干净，避免影响胀紧面的咬合摩擦力，拧紧螺母时需按照对应扭矩要求操作，避免过拧导致楔形结构过度胀裂混凝土孔壁，或是扭矩不足导致锚固力达不到设计要求。
