链轮输送设备动力驱动传动结构

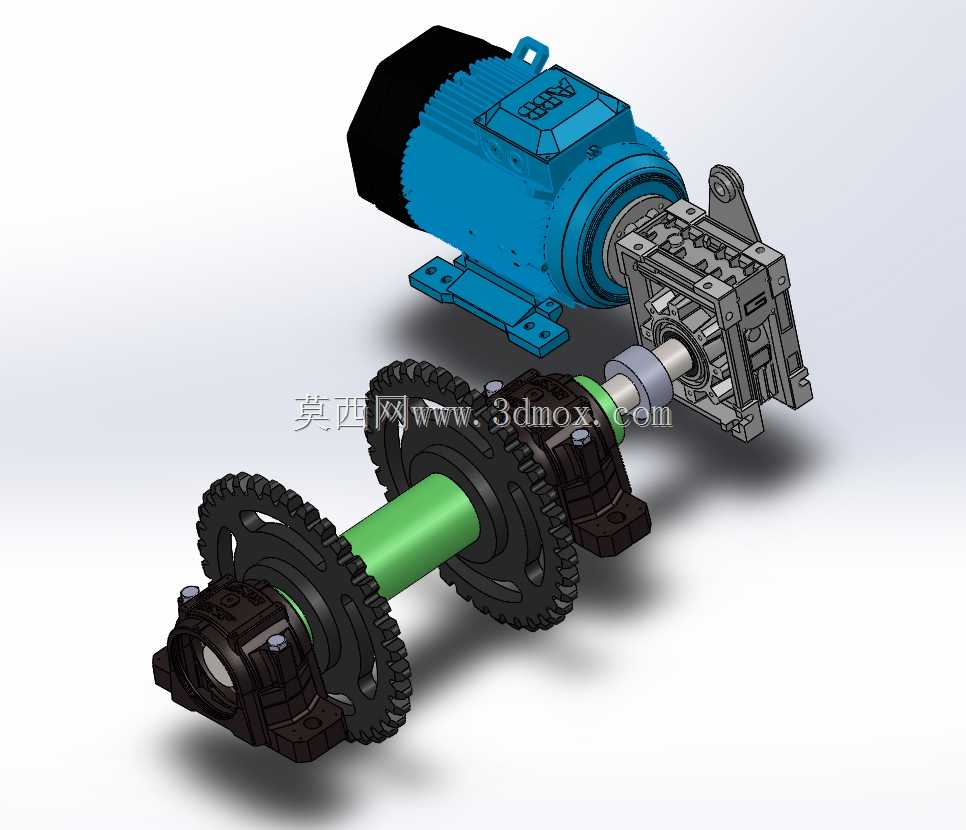

这套链轮输送驱动结构，主要面向工厂内连续化物料输送场景设计，常见于家电组装生产线、食品包装输送线、仓储物流分拣线、汽配零部件加工输送线等需要长距离连续传送工件或包装物的工况，是整台链板/链条输送机的核心动力输出单元，负责将电机的高速旋转动力转化为适配输送速度的低转速大扭矩动力，带动整条输送链条循环运转，实现工位间的物料平稳传递。整套结构从动力输入端到输出端依次排布，最外侧的卧式安装驱动电机通过法兰直连减速箱体，减速箱采用紧凑的平行轴传动结构，将电机输出的高转速降低到输送工况适配的转速区间，同时放大输出扭矩，避免电机直接带载出现过载堵转的问题。减速箱的输出轴通过刚性联轴器与主传动轴连接，联轴器处设置了定位台阶与锁紧结构，保证传动过程中轴系不会出现径向窜动，保障动力传输的同轴度，减少运转过程中的振动与异响。主传动轴采用空心绿色涂装的高强度管材加工，在保证轴系抗扭抗弯强度的同时降低整体自重，轴上间隔固定了两组双排链轮，链轮与轴之间通过平键传递扭矩，同时搭配轴端挡圈与锁紧套实现轴向定位，防止链轮在长时间正反转切换、负载波动的工况下出现轴向移位。每段链轮的外侧都配置了立式带座外球面轴承，轴承座通过底部的安装孔直接固定在输送机的机架纵梁上，为整根传动轴提供稳定的旋转支撑，带座轴承自带密封结构，可阻挡车间内的粉尘、碎屑进入轴承滚道，延长维护周期，同时外球面轴承的自调心特性可以补偿机架焊接加工带来的安装同轴度误差，降低装配难度。设计过程中充分考虑了现场安装的边界条件，驱动电机采用底脚卧式安装，安装孔位适配常规Y系列电机的通用安装尺寸，减速箱与电机的连接法兰采用标准接口，方便后期维护时更换同规格动力部件；两组链轮的中心距与输送链条的节距完全匹配，链轮的齿形经过优化，啮合过程中与链条滚子的接触应力更小，可降低链条磨损速度，延长整套输送线的使用寿命。轴系的整体长度适配常规宽度的链板输送机，安装时只需要将轴承座固定在机架两侧的预设安装位，调整好链轮与机架侧边的平行度，再将输送链条挂接到链轮齿上，张紧后即可完成动力端的装配，不需要额外加工复杂的定制安装结构。整套结构运转时动力传递路径清晰，负载分布均匀，可适配常温工况下连续24小时运转的输送需求，针对不同的输送负载，只需要调整电机功率与链轮齿数比，即可适配不同的输送速度与载重要求，无需大幅改动整体安装结构，具备较强的工况适配性。
